13.1.10 Ausrichtvorrichtung FAU40

Die Ausrichtvorrichtung dient dazu, den Sensor optimal auf das Schüttgut auszurichten.
15° 15°
G 1
NPT 1
70 (2.76)
A

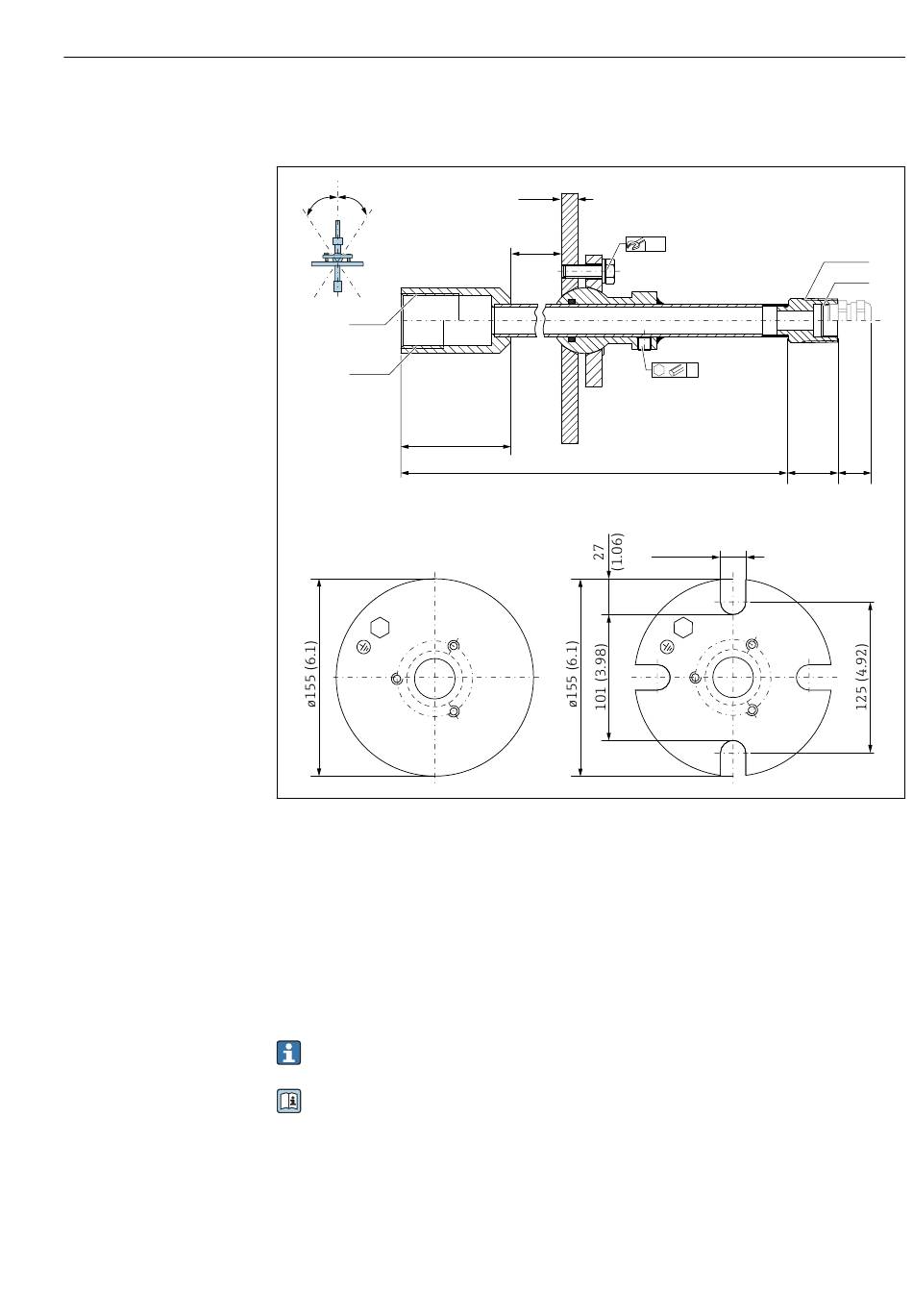

 47 Abmessungen. Maßeinheit mm (in)
A Einschweissflansch
B UNI Flansch
Material
• Flansch: 304
• Rohr: Stahl, verzinkt
• Kaberverschraubung: 304 oder Stahl, verzinkt
Bestellnummer
FAU40-##
Verwendbar für alle rückseitigen Sensor Anschlüsse G1" oder MNPT1 Außengewinde
und Anschlusskabel max. Ø10 mm (0,43 in), Länge min. 600 mm (23,6 in).
Technische Information TI00179F
