Micropilot FMR20 HART
Endress+Hauser
6.3.2 Blockschaltbild HART Gerät, Anschluss mit RIA15
FMR20 mit RIA15 (inkl. Option für Grundeinstellung FMR20)
Die Getrennte Anzeige RIA15 kann zusammen mit dem Gerät bestellt werden.
Produktstruktur, Merkmal 620 "Zubehör beigelegt":
• Option R4 "Getrennte Anzeige RIA15 Ex-freier Bereich, Feldgehäuse"
• Option R5 "Getrennte Anzeige RIA15 mit Explosionsschutz Zulassung, Feldgehäuse"
Alternativ als Zubehör erhältlich, für Einzelheiten: Dokument Technische Information
TI01043K und Betriebsanleitung BA01170K
Klemmenbelegung RIA15
• +
positiver Anschluss Strommessung
• -
negativer Anschluss Strommessung (ohne Hintergrundbeleuchtung)
• LED
negativer Anschluss Strommessung (mit Hintergrundbeleuchtung)
• 
Funktionserdung: Anschlussklemme im Gehäuse
Der Prozessanzeiger RIA15 ist schleifengespeist und benötigt keine externe Span-
nungsversorgung.
Der zu berücksichtigende Spannungsabfall beträgt:
• ≤1 V in der Standardversion mit 4 ... 20 mA Kommunikation
• ≤1,9 V mit HART Kommunikation
• zusätzlich 2,9 V bei verwendeter Display-Beleuchtung
Anschluss HART Gerät und RIA15 ohne Hintergrundbeleuchtung
1

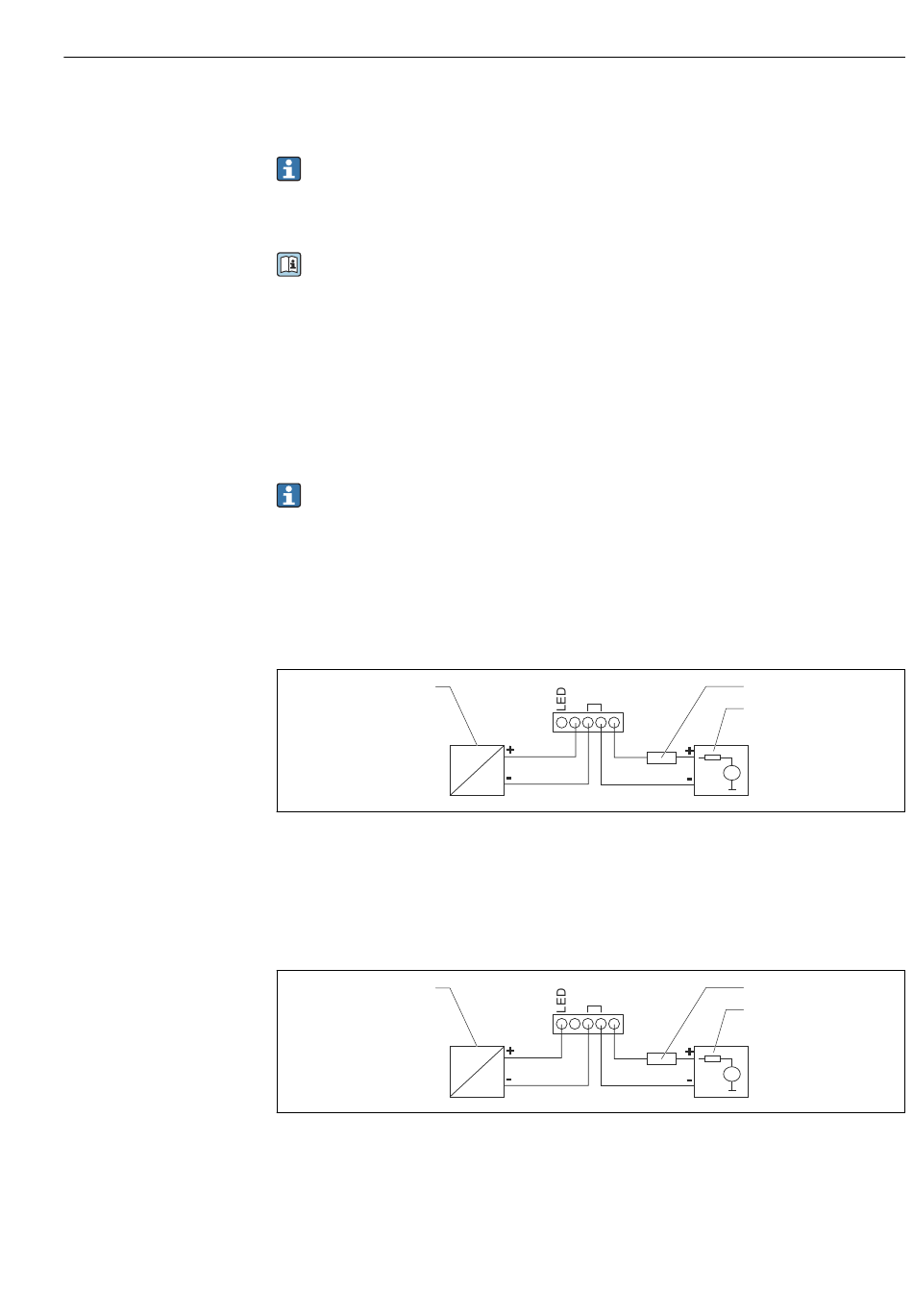

 21 Blockschaltbild HART Gerät mit Prozessanzeiger RIA15 ohne Beleuchtung
1 Gerät mit HART Kommunikation
2 Stromversorgung
3 HART Widerstand
Anschluss HART Gerät und RIA15 mit Hintergrundbeleuchtung
1
 22 Blockschaltbild HART Gerät mit Prozessanzeiger RIA15 mit Beleuchtung
1 Gerät mit HART Kommunikation
2 Stromversorgung
3 HART Widerstand
- +
Y
I
- +
Y
I
Elektrischer Anschluss
3
2
R s
DC
A0019567
3
2
R s
DC
A0019568
