Montage
5.1.2 Abmessungen

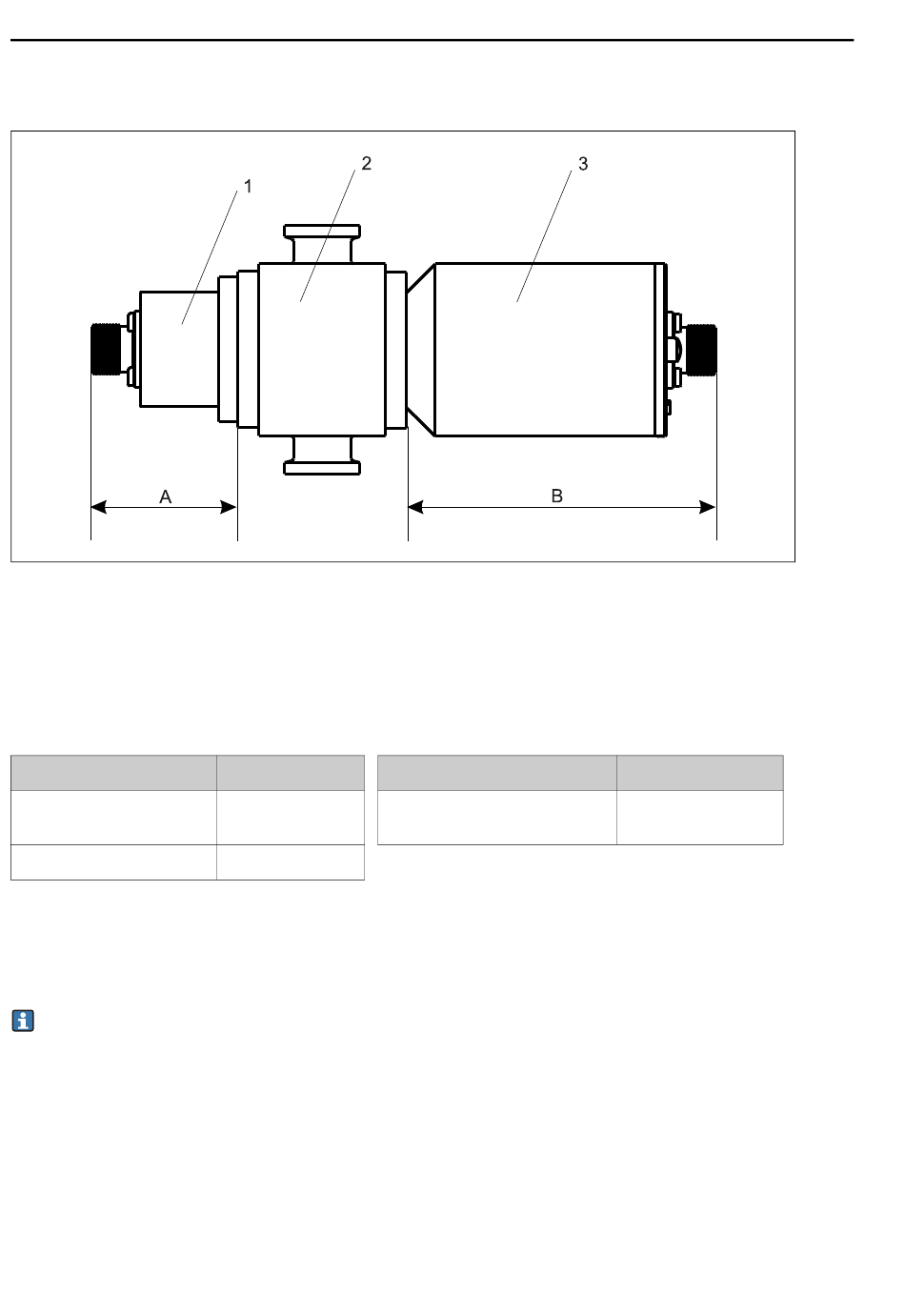

Fig. 4: Allgemeine Abmessungen des OUSAF22 mit der Durchflussarmatur OUA260
1
Lampenbaugruppe
2
Durchflussarmatur OUA260 (separat zu bestellen)
3
Detektorbaugruppe
Detektor und Lampe können aufgrund der jeweils bestellten Optionen variieren.
Die Abmessungen des Sensors richten sich nach der Durchflussarmatur.
Typ Lampenbaugruppe
Hochlumineszenzlampe
Gasgefüllte Lampe
Informationen zu den Abmessungen der Durchflusszelle finden Sie in der Dokumentation
TI418C/07/CEN zur OUA260.
Stellen Sie sicher, dass Sie für den Anschluss des Sensorkabels einen zusätzlichen Abstand
von ca. 5 cm (2") auf der Lampenseite und auf der Detektorseite des Sensors einhalten.
12
Abmessung "A"
Typ Detektorbaugruppe
33,78 mm (1,33")
Standardausführung mit
Prüffilter
33,78 mm (1,33")
OUSAF22
A0014882
Abmessung "B"
101,6 mm (4,0")
