Inbetriebnahme über Bedienmenü
5) Falls die Messung nur in einem oberen Teilbereich des Tanks erfolgen soll (E << Tankhöhe), so muss unter "Setup → Erweitertes Setup → Füll-
stand → Tank/Silo Höhe" die korrekte Tankhöhe eingegeben werden.
74
10.3 Füllstandmessung konfigurieren

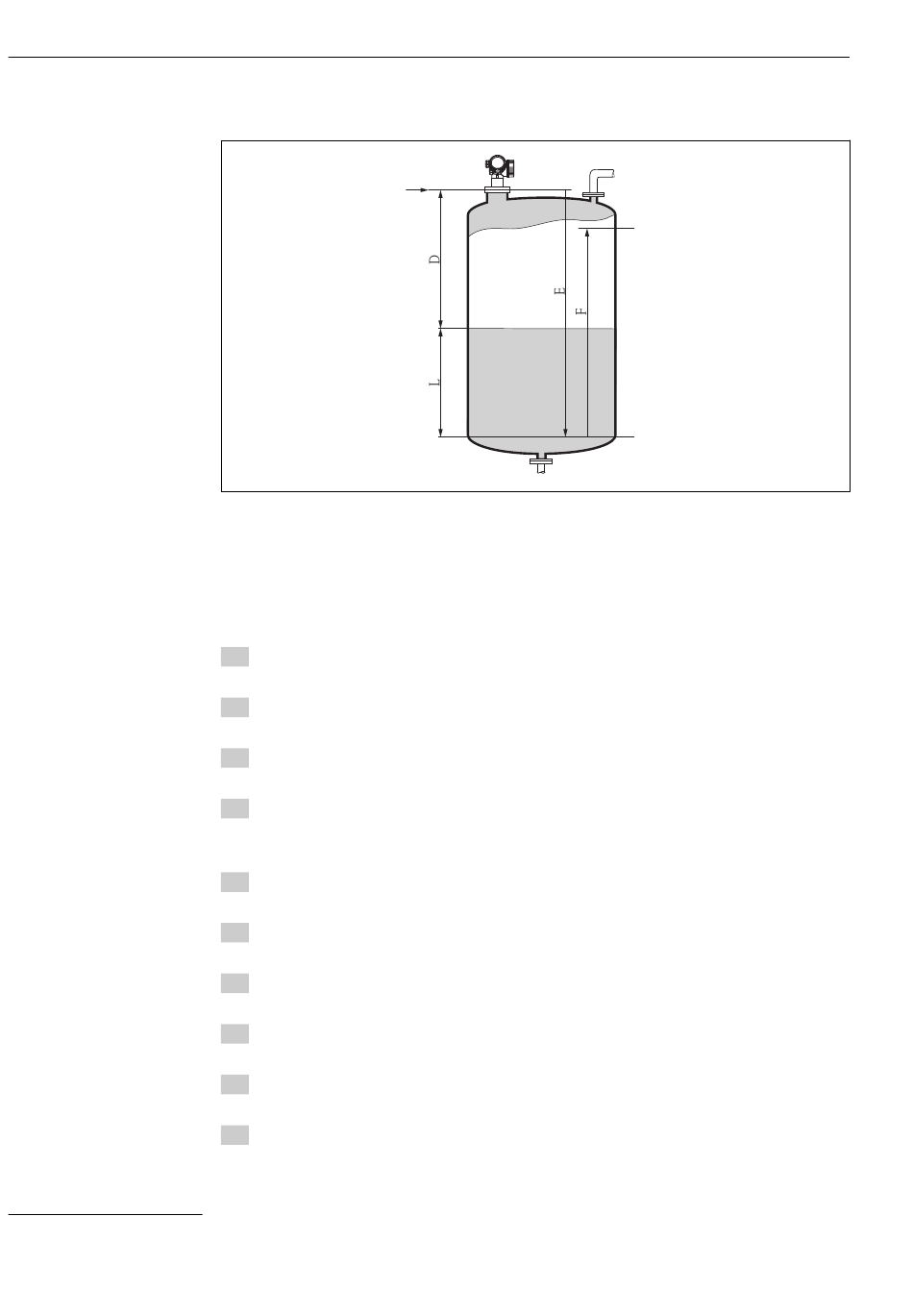

 19 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten
R Referenzpunkt der Messung
D Distanz
L Füllstand
E Abgleich Leer (= Nullpunkt)
F Abgleich Voll (= Spanne)
1. Navigieren zu: Menü "Setup" → Messstellenbezeichnung
 Messstellenbezeichnung eingeben.
2. Navigieren zu: Menü "Setup" → Längeneinheit
 Längeneinheit wählen.
3. Navigieren zu: Menü "Setup" → Tanktyp
 Tanktyp wählen.
4. Für Parameter Tanktyp = Bypass/Schwallrohr:
Navigieren zu: Menü "Setup" → Rohrdurchmesser
 Durchmesser des Bypasses oder Schwallrohrs angeben.
5. Navigieren zu: Menü "Setup" → Mediengruppe
 Mediengruppe angeben: (Wässrig (DK >= 4) oder Sonstiges)
6. Navigieren zu: Menü "Setup" → Abgleich Leer
 Leerdistanz E angeben (Distanz vom Referenzpunkt R zur 0%-Marke)
7. Navigieren zu: Menü "Setup" → Abgleich Voll
 Volldistanz F angeben (Distanz von der 0%- zur 100%-Marke).
8. Navigieren zu: Menü "Setup" → Füllstand
 Anzeige des gemessenen Füllstands L.
9. Navigieren zu: Menü "Setup" → Distanz
 Anzeige der Distanz D zwischen Referenzpunkt R und Füllstand L.
10. Navigieren zu: Menü "Setup" → Signalqualität
 Anzeige der Signalqualität des ausgewerteten Füllstandechos.
Micropilot FMR51, FMR52 FOUNDATION Fieldbus
R
100%
0%
5)
.
Endress+Hauser
A0016933
