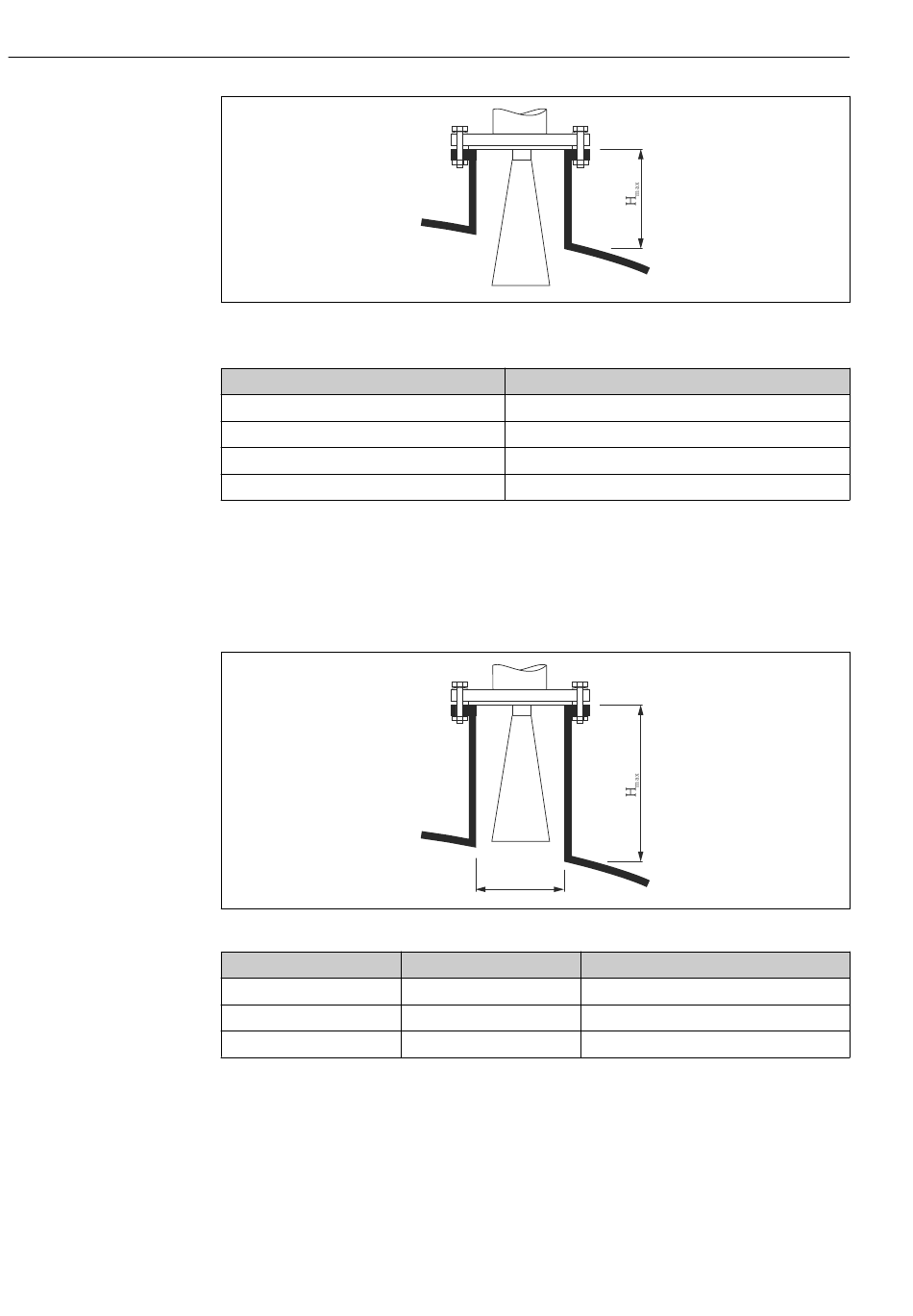

 6 Stutzenhöhe bei Hornantenne (FMR51)
1)
Antenne
BA: Horn 40mm/1-1/2"
BB: Horn 50mm/2"
BC: Horn 80mm/3"
BD: Horn 100mm/4"
1) Merkmal 070 der Produkststruktur
Bedingungen für längere Stutzen
Bei guten Reflexionseigenschaften des Messguts sind auch höhere Stutzen möglich. Die
maximale Stutzenlänge H
Stutzendurchmesser D
40 mm (1,5 in)
50 mm (2 in)
80 mm (3 in)
Micropilot FMR51, FMR52 FOUNDATION Fieldbus
Maximale Stutzenhöhe H
85 mm (3,35 in)
115 mm (4,53 in)
210 mm (8,27 in)
280 mm (11,0 in)
hängt dabei vom Stutzendurchmesser D ab:
max
øD
Maximale Stutzenhöhe H
max
100 mm (3,9 in)
150 mm (5,9 in)
250 mm (9,8 in)
max
1)
Empfohlene Antenne
BA: Horn 40mm/1-1/2"
BB: Horn 50mm/2"
BC: Horn 80mm/3"
