3.1.3 Elektronikgehäuse
2
1

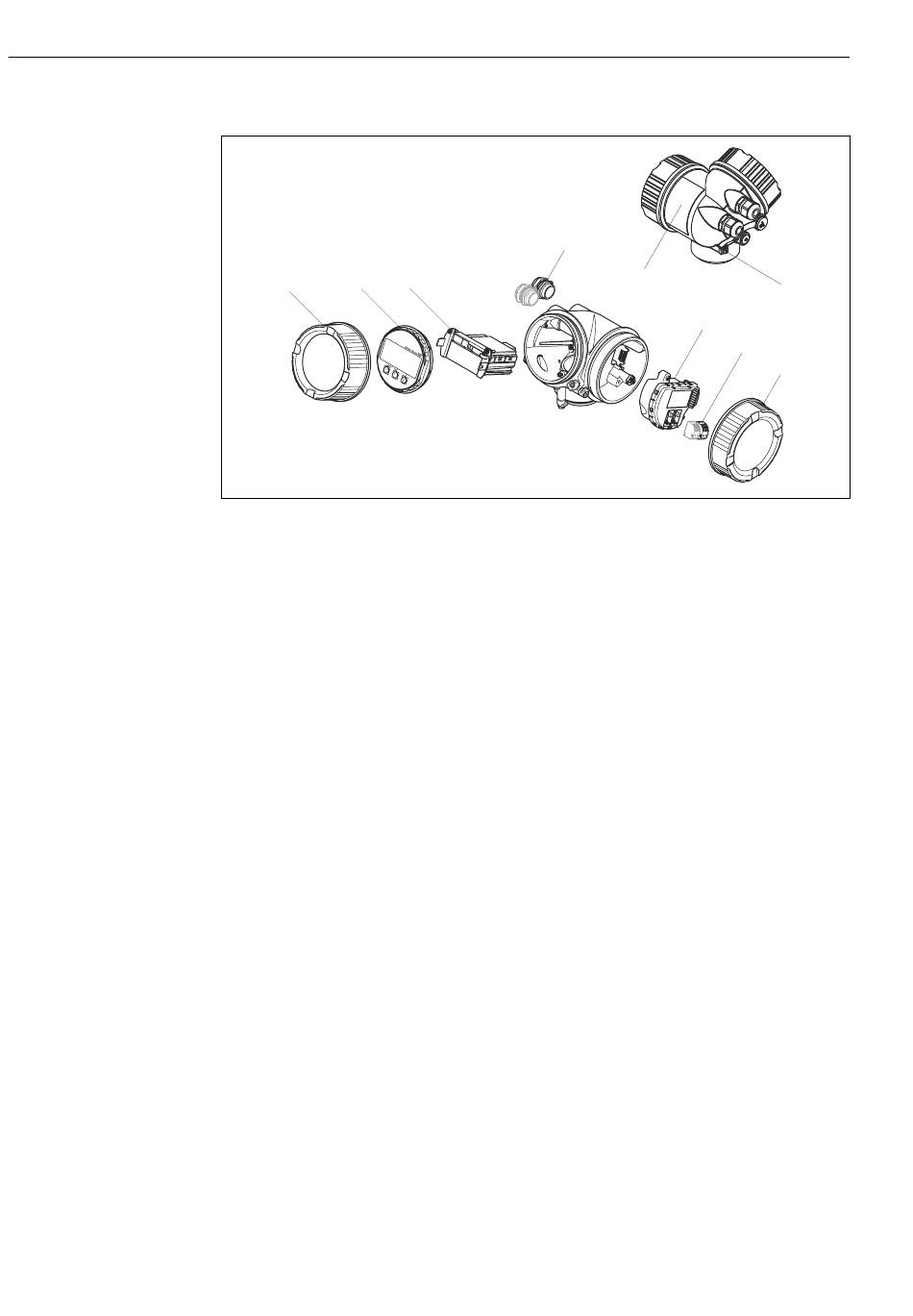

 3 Aufbau des Elektronikgehäuses
1 Elektronikraumdeckel
2 Anzeigemodul
3 Hauptelektronikmodul
4 Kabelverschraubungen (1 oder 2, je nach Geräteausführung)
5 Typenschild
6 I/O-Elektronikmodul
7 Anschlussklemmen (steckbare Federkraftklemmen)
8 Anschlussraumdeckel
9 Erdungsklemme
Micropilot FMR51, FMR52 FOUNDATION Fieldbus
