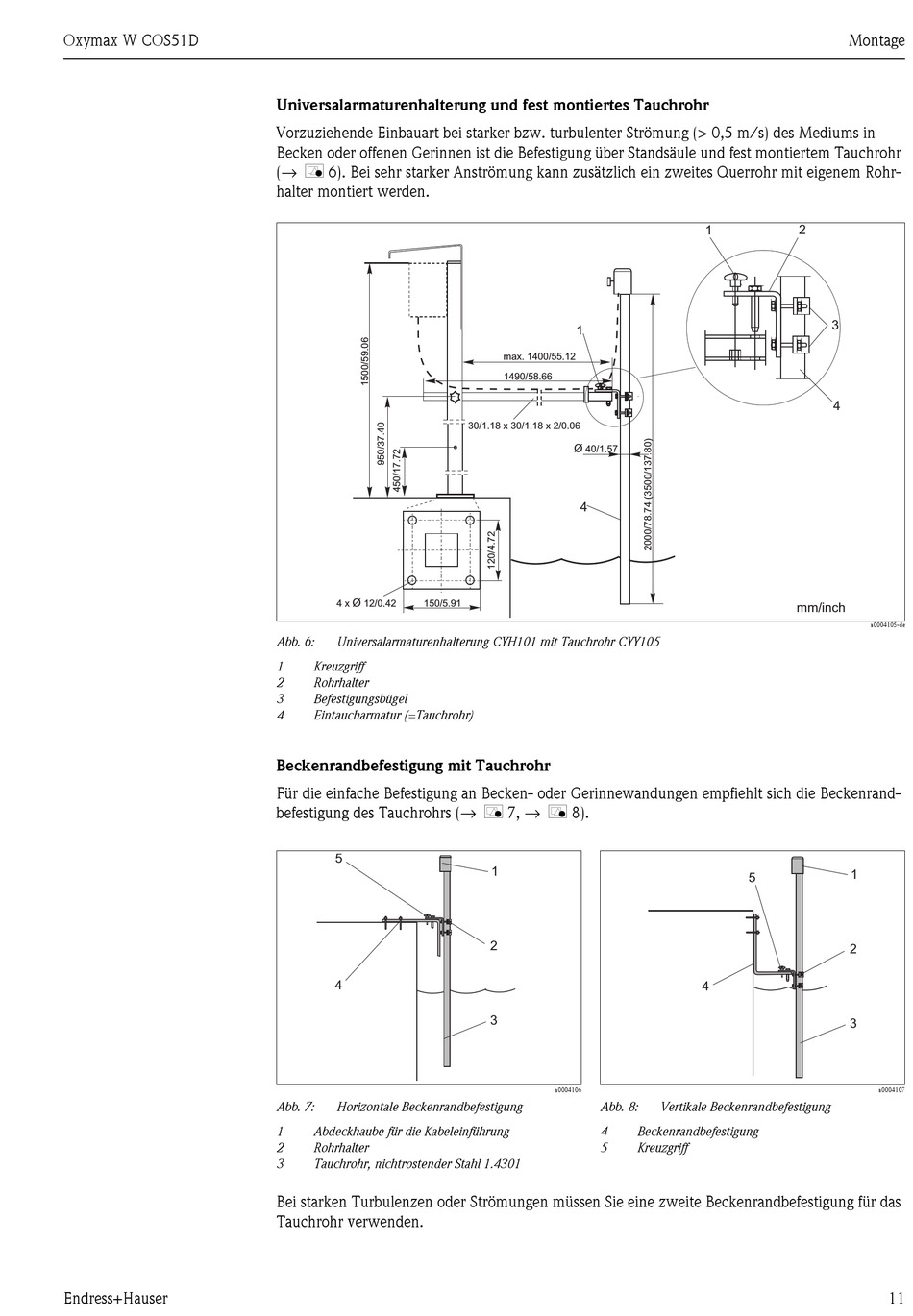

Universalarmaturenhalterung und fest montiertes Tauchrohr
Vorzuziehende Einbauart bei starker bzw. turbulenter Strömung (> 0,5 m/s) des Mediums in
Becken oder offenen Gerinnen ist die Befestigung über Standsäule und fest montiertem Tauchrohr
(→ å 6). Bei sehr starker Anströmung kann zusätzlich ein zweites Querrohr mit eigenem Rohr-
halter montiert werden.
Ø
4 x 12/0.42 150/5.91
Abb. 6: Universalarmaturenhalterung CYH101 mit Tauchrohr CYY105
1 Kreuzgriff
2 Rohrhalter
3 Befestigungsbügel
4 Eintaucharmatur (=Tauchrohr)
Beckenrandbefestigung mit Tauchrohr
Für die einfache Befestigung an Becken- oder Gerinnewandungen empfiehlt sich die Beckenrand-
befestigung des Tauchrohrs (→ å 7, → å 8).
5
4
Abb. 7: Horizontale Beckenrandbefestigung
1 Abdeckhaube für die Kabeleinführung
2 Rohrhalter
3 Tauchrohr, nichtrostender Stahl 1.4301
Bei starken Turbulenzen oder Strömungen müssen Sie eine zweite Beckenrandbefestigung für das
Tauchrohr verwenden.
1
max. 1400/55.12
1490/58.66
30/1.18 x 30/1.18 x 2/0.06
Ø
40/1.57
4
1
2
3
a0004106
Abb. 8:
4 Beckenrandbefestigung
5 Kreuzgriff
2
1
3
mm/inch
5
4
Vertikale Beckenrandbefestigung
Montage
4
a0004105-de
1
2
3
a0004107
