Montage
10
3.4

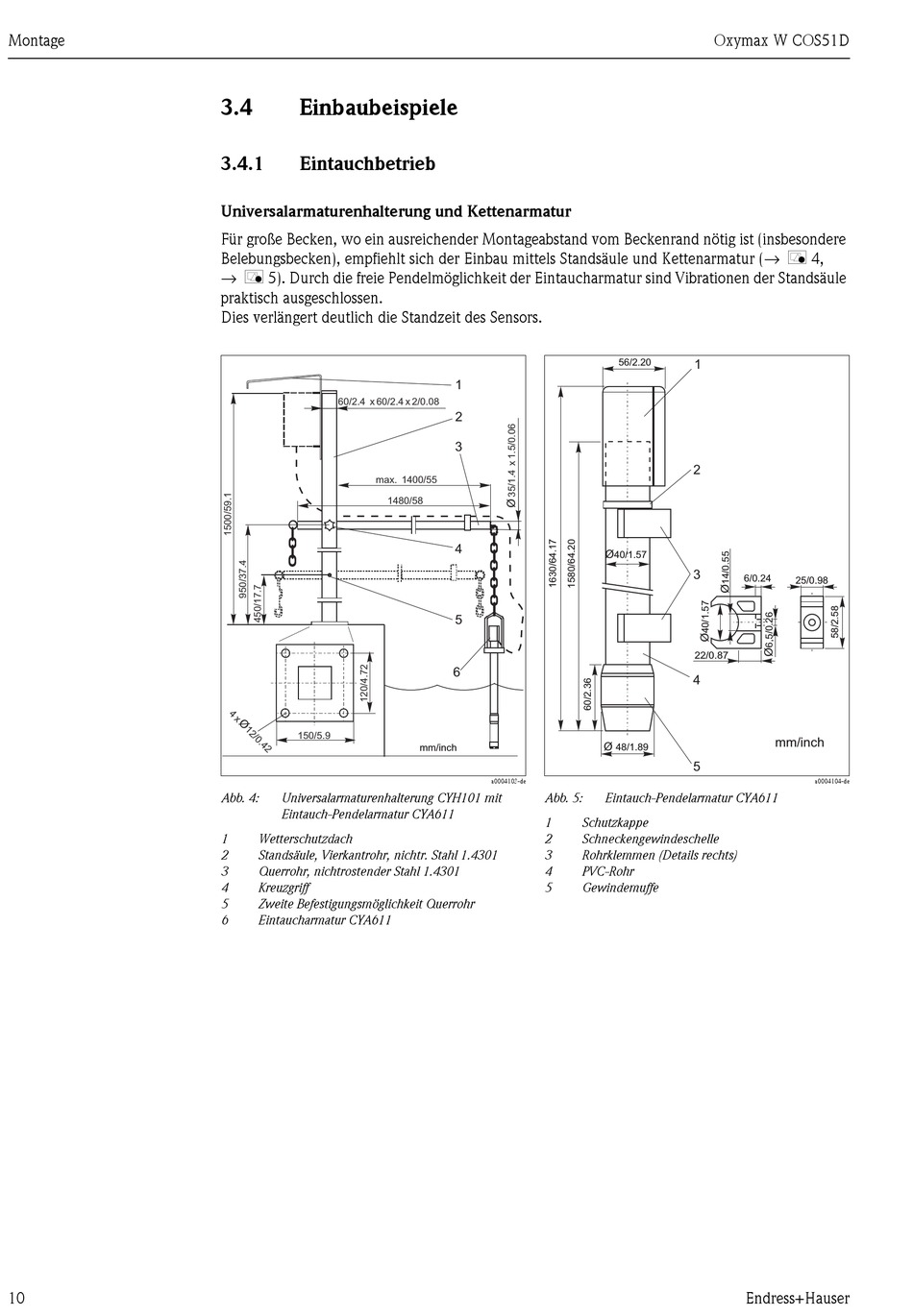

Einbaubeispiele

3.4.1

Eintauchbetrieb

Universalarmaturenhalterung und Kettenarmatur
Für große Becken, wo ein ausreichender Montageabstand vom Beckenrand nötig ist (insbesondere
Belebungsbecken), empfiehlt sich der Einbau mittels Standsäule und Kettenarmatur (→ å 4,
→ å 5). Durch die freie Pendelmöglichkeit der Eintaucharmatur sind Vibrationen der Standsäule
praktisch ausgeschlossen.
Dies verlängert deutlich die Standzeit des Sensors.
60/2.4 x 60/2.4 x 2/0.08
max. 1400/55
1480/58
150/5.9
Abb. 4: Universalarmaturenhalterung CYH101 mit
Eintauch-Pendelarmatur CYA611
1 Wetterschutzdach
2 Standsäule, Vierkantrohr, nichtr. Stahl 1.4301
3 Querrohr, nichtrostender Stahl 1.4301
4 Kreuzgriff
5 Zweite Befestigungsmöglichkeit Querrohr
6 Eintaucharmatur CYA611
1
2
3
4
5
6
mm/inch
a0004103-de
Abb. 5:
1 Schutzkappe
2 Schneckengewindeschelle
3 Rohrklemmen (Details rechts)
4 PVC-Rohr
5 Gewindemuffe
Oxymax W COS51D
56/2.20 1
2
Ø
40/1.57
3
6/0.24
22/0.87
4
mm/inch
Ø
48/1.89
5
Eintauch-Pendelarmatur CYA611
Endress+Hauser
25/0.98
a0004104-de
