Endress+Hauser Proline 10 Kurzanleitung Seite 16

Elektrischer Anschluss
10
16
A0041354
A0041356
mm (0.4 in )
A0041357
A0041358
Durchflussmessgerät Proline 10 Modbus RS485
Zur Zugentlastung muss das Kabel in der
Lasche sein.

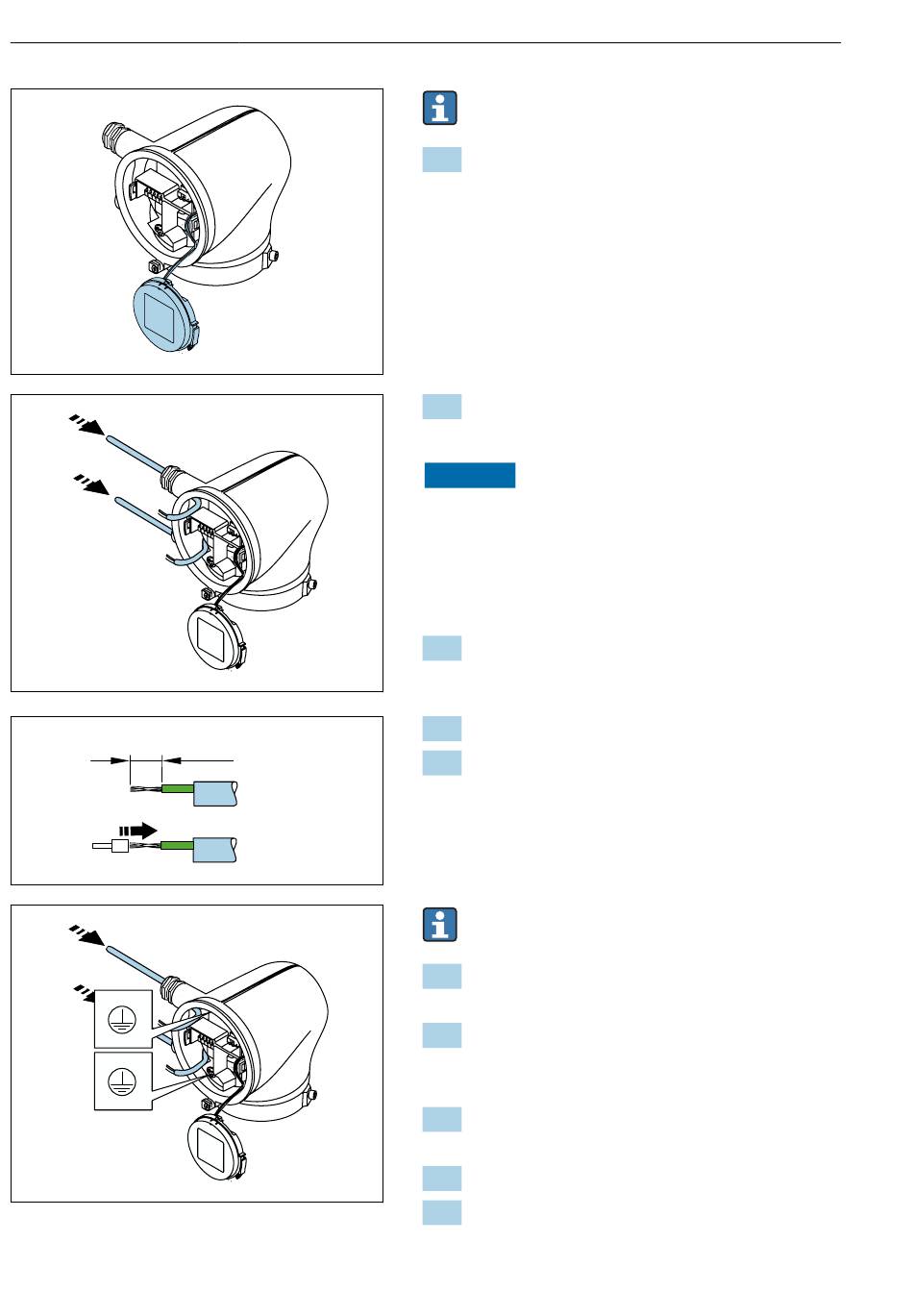

7. Anzeigemodul hängen lassen.
8. Wenn vorhanden: Blindstopfen entfer-
nen.
HINWEIS
Fehlender Dichtungsring führt zur mangeln-
den Gehäusedichtheit!
Beschädigung des Geräts.
‣
Dichtungsring nicht aus der Kabeleinfüh-
rung entfernen.
9. Energieversorgungskabel und Signalka-
bel durch entsprechende Kabeleinfüh-
rung schieben.
10. Kabel und Kabelenden abisolieren.
11. Aderendhülsen über die Litzen stülpen
und verpressen.
Die Klemmenbelegung ist auf einem Auf-
kleber dokumentiert.
12. Schutzleiter (PE) an innerer Erdungs-
klemme anschließen.
13. Energieversorgungskabel und Signalka-
bel gemäß der Klemmenbelegung
anschließen.
14. Kabelschirme an innerer Erdungsklemme
anschließen.
15. Kabelverschraubungen festdrehen.
16. Zusammenbau in umgekehrter Reihen-
folge durchführen.
