VF 80, VF 200, VF 300
6.7

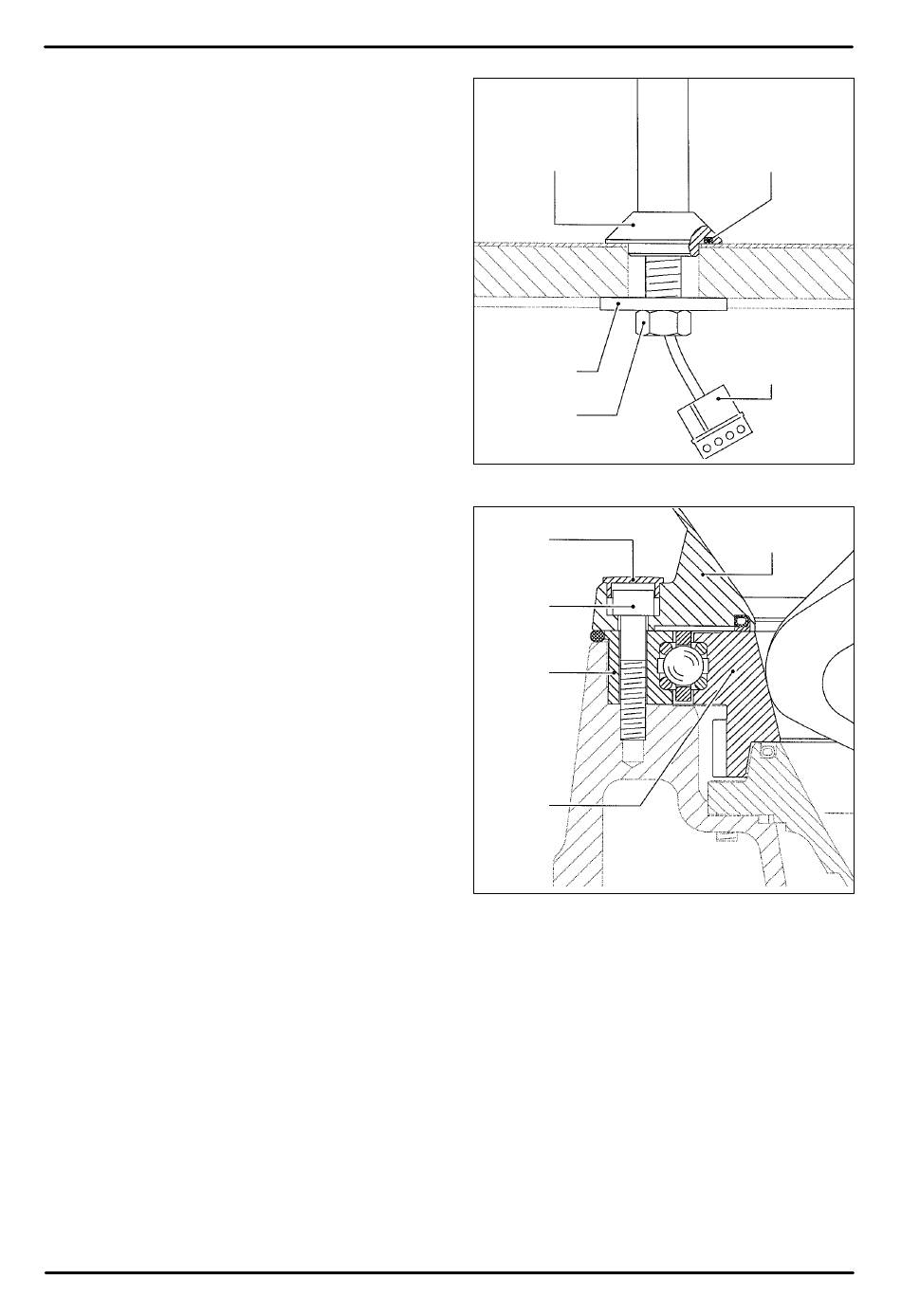

Demontage des Trichters

1. Im Maschineninnenraum
dung zu Schalter S4 trennen.
2. Sechskantschraube SW22 (253) lösen,
Vierkantscheibe (254) abnehmen.
3. Kabelführung (255) und Schalterkabel
nach oben ausbauen
Auf O--Ring (256) achten.
4. Schutzkappen (127) entfernen, Innen-
sechskantschrauben
schrauben.
5. Trichter (114) mit Zubringerkurve (115)
und Lagerring (130) abbauen.
6.8

Montage des Trichters

1. Trichter (114) mit Zubringerkurve (115)
und Lagerring (130) auf Maschine aufsetzen,
mit Innensechskantschrauben SW8 (128) fest-
schrauben.
2. Schutzkappen (127) anbringen.
3. Schalterkabel
(255) von oben montieren.
Auf O--Ring (256) achten.
4. Vierkantscheibe (254) montieren, Sechs-
kantschraube SW22 (253) festziehen.
5. Im Maschineninnenraum
dung zu Schalter S4 zusammenstecken.
Steckverbin-
SW8 (128) heraus-
und Kabeldurchführung
Steckverbin-
6.
255
254
253
127
128
130
115
Fülltrichter
256
S4
114
6 - - 9
