1.7
Gewichtskompensation
Für VF 80, VF 100, VF 200, VF 300
Alle Vakuumfüller für den Einsatz mit AL--Anlagen sollten mit der Gewichtskompensationseinrichtung
ausgerüstet sein.

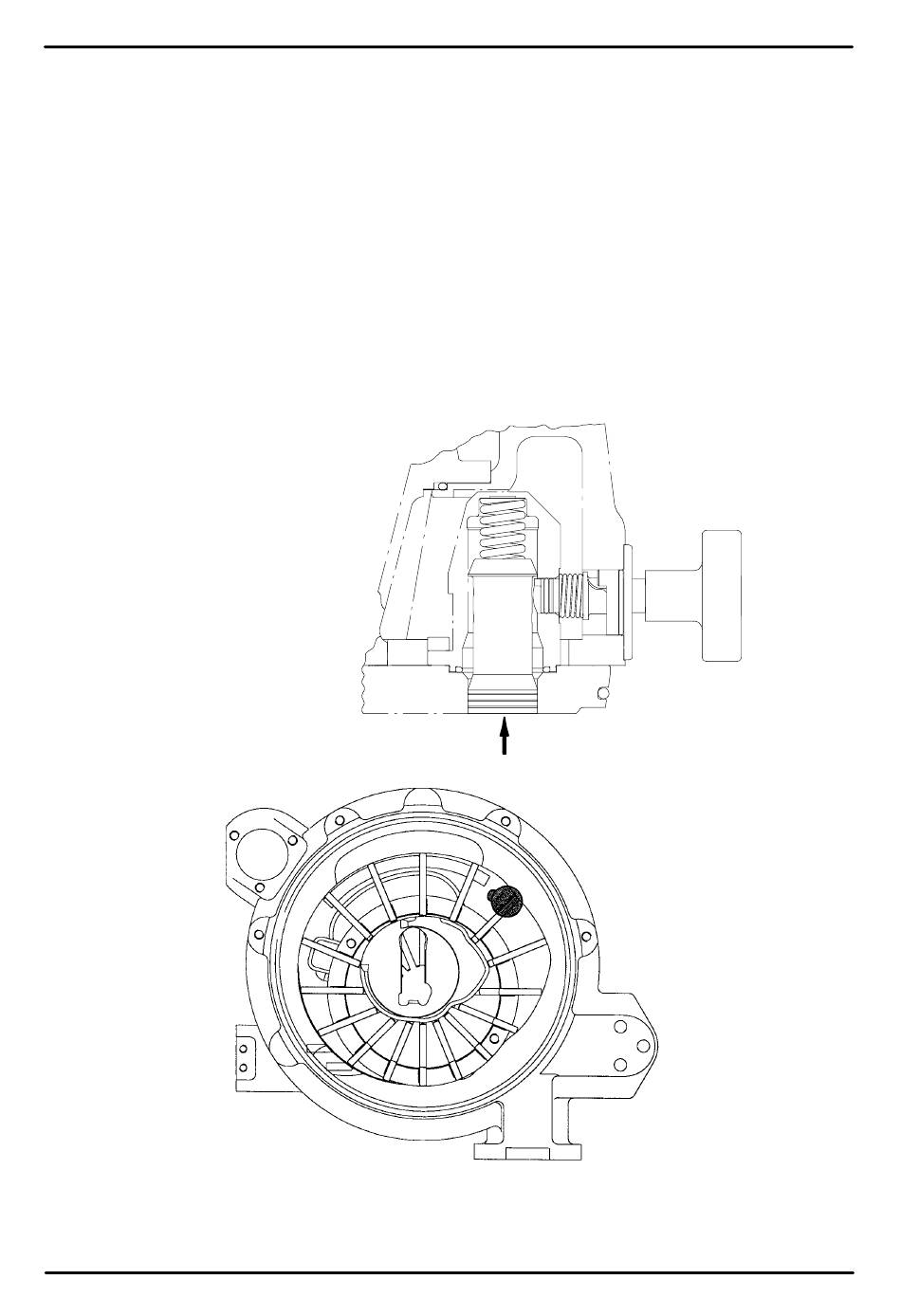

Die Gewichtskompensation besteht aus einem Brätpumpenring mit erhöhter Kompression erkenn-
bar an der geänderten Kontur in der Kompressionszone sowie einem federbelasteten Kolben in der
Seitenscheibe im Schwenkgehäuse.
Seitlich am Schwenkgehäuse ist ein Mechanismus, mit dem dieser Kolben eingezogen und verriegelt
bzw. entriegelt werden kann.
Die Gewichtskompensation egalisiert Druckspitzen im Kompressionsraum bzw. reduziert die Pulsa-
tion bei kompressiblen Massen.
