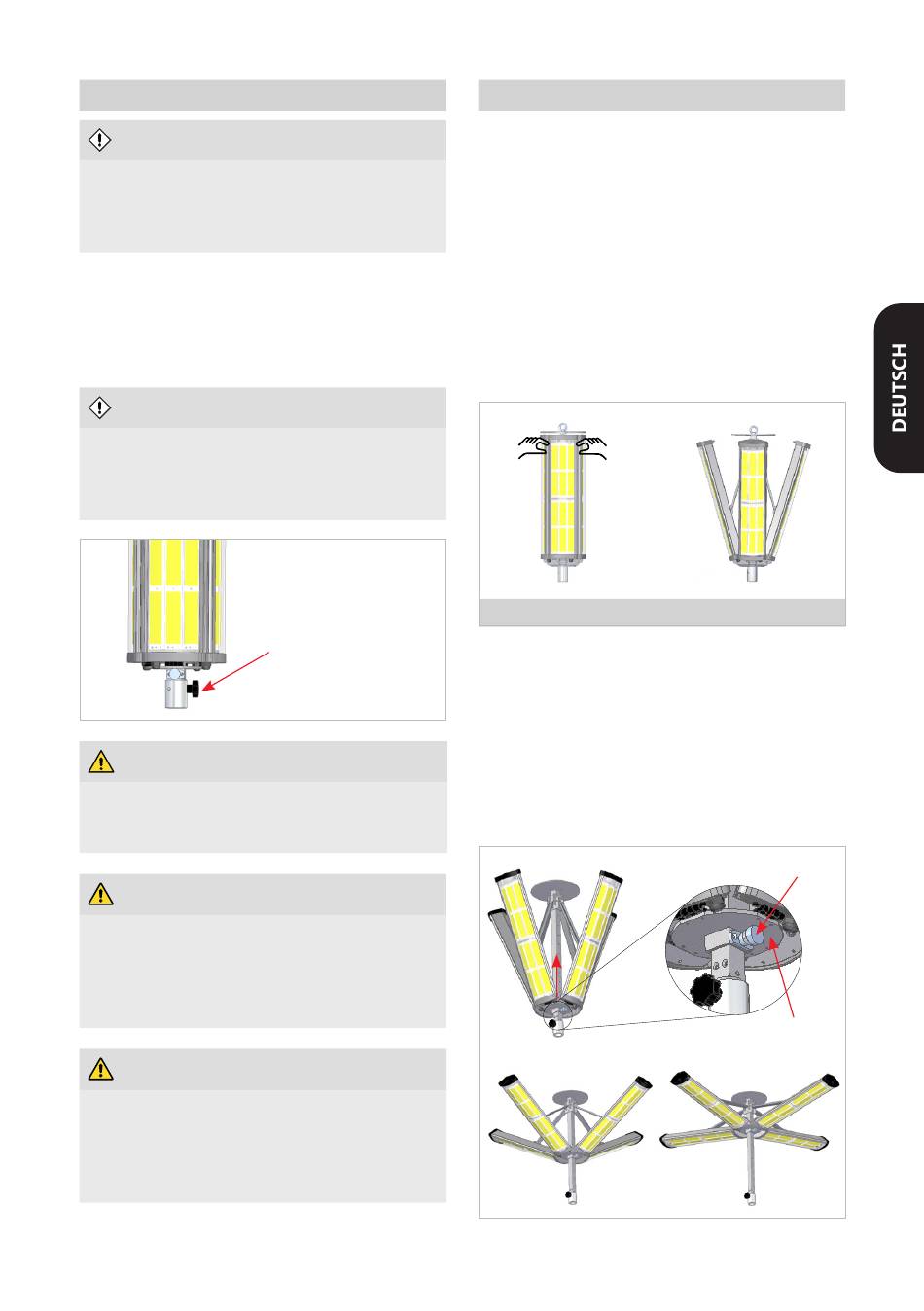

Installation (als Stativ-/ Mastleuchte)

VORSICHT!
Die ALDEBARAN 360 GRAD FLEX-C 2.0 erfordert
®
zum einwandfreien Betrieb Raum-/ Umgebungs-
luft. Die Leuchte muss freistehend mit mindestens
0,5 m Abstand zu allen Seiten installiert werden.
Die Leuchte kann auf diversen Mast-/ Stativsystemen
betrieben werden. Hierzu steht eine Mastaufnahme an
der Leuchte zur Verfügung. Die Aufnahme ist für einen
DIN-Bolzen (d = 30 mm) geeignet.
VORSICHT!
Vergewissern Sie sich, dass das Stativ-/ Mastsystem
für das Gewicht der Leuchte ausgelegt ist. Für
einen sicheren Betrieb sind die Hinweise des
Stativ-/ Mastsystems unbedingt zu beachten.
Sterngriff
WARNUNG! Verletzungsgefahr!
Fixieren Sie unbedingt die Leuchte mittels Sterngriff
nach dem Aufsetzen auf Ihr Mast-/ Stativsystem. So
vermeiden Sie Unfälle.
WARNUNG! Stolpergefahr!
Verlegen Sie die Kabel so, dass keine Stolperfallen
entstehen und Sie vor mechanischen Beschädigungen,
wie Abreißen oder Überfahren, geschützt sind.
Befestigen Sie die Kabel falls erforderlich mit Klebe-
band oder Kabelbindern.
WARNUNG! Verletzungsgefahr!
Bei Betrieb mit einem Stativ oder Mast ist zudem
darauf zu achten, dass dieser ausreichend standfest
ist. Es ist unbedingt darauf zu achten, dass es sich
um eine ebene Stellfläche handelt. Neigungen sind
zu vermeiden.

Ausrichten der Module

Die ALDEBARAN 360 GRAD FLEX-C 2.0 Leuchte
®
besitzt vier einzelne Leuchtmodule, die sich mittels
Mechanik auf die Anforderungen des Einsatzortes ein-
stellen lassen. Hierzu lassen sich die Module nach Ent-
sperren auf die gewünschte Position zwischen 0 und
ca. 90° Neigung in mehreren Stufen verstellen.

1. Module entsperren

Bevor Sie die Leuchte in der Neigung verstellen
können (8-fach Rasterung), müssen die magnetisch
verriegelten Module entsperrt werden. Dazu fassen
Sie jedes einzelne Leuchtmodul mit beiden Händen
seitlich an und ziehen es zum Körper.
Bild 1 (Transportmodus)

2. Leuchte in der Neigung verstellen

Um die Leuchte in die gewünschte Neigung zu
bringen (8-fach Rasterung), ziehen Sie den unteren
Rastbolzen und verschieben die Grundplatte nach
oben, bis die Module die gewünschte Neigung
erreichen. Zum Feststellen der eingestellten
Position muss der Rastbolzen in die vorgegebenen
Bohrungen einrasten.
Bild 2
unterer Rastbolzen
Grundplatte
