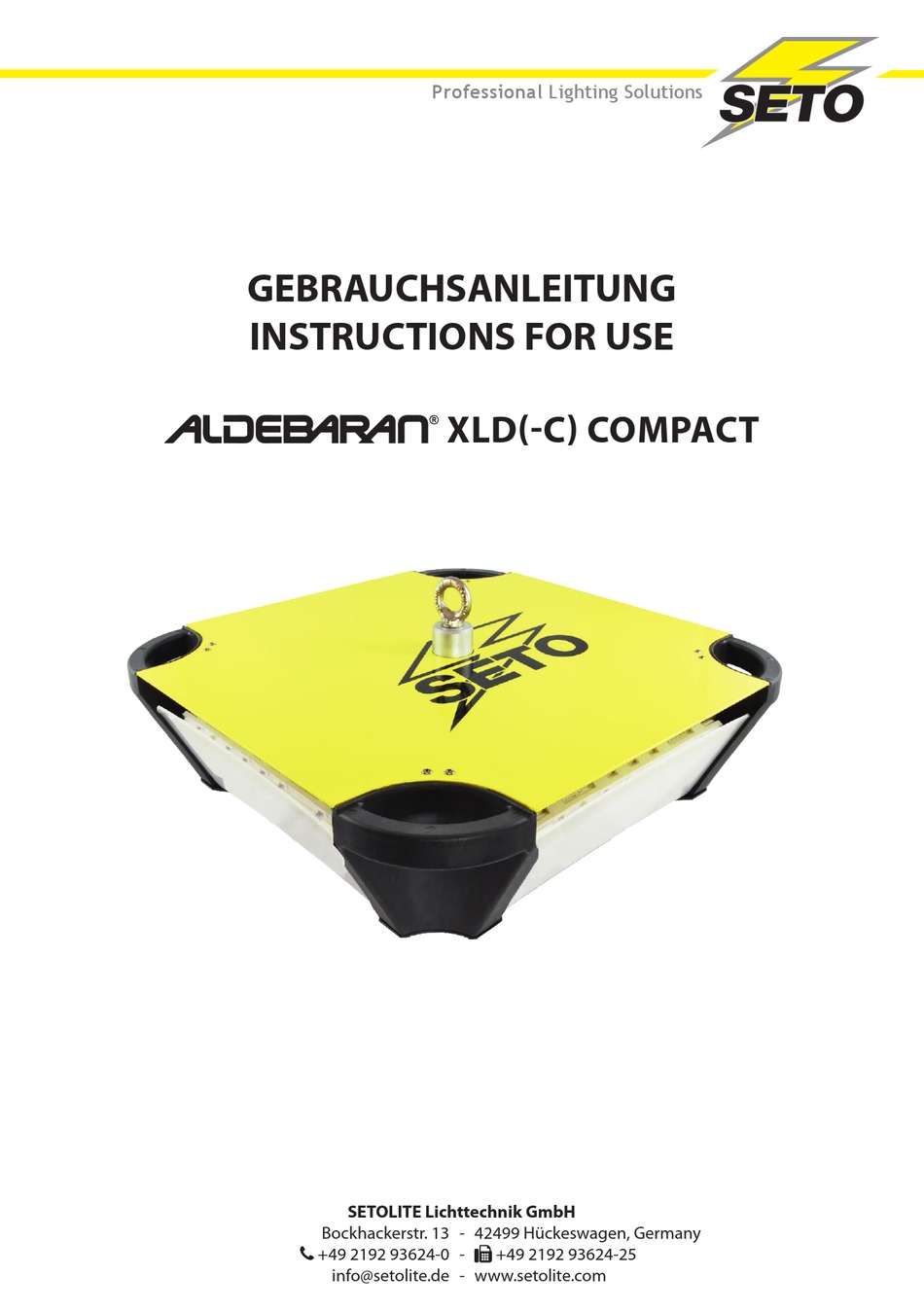

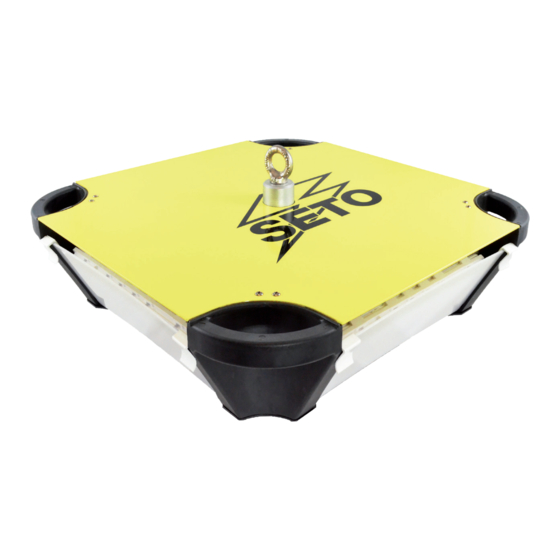

- Seite 1 Professional Lighting Solutions GEBRAUCHSANLEITUNG INSTRUCTIONS FOR USE XLD(-C) COMPACT SETOLITE Lichttechnik GmbH Bockhackerstr. 13 - 42499 Hückeswagen, Germany +49 2192 93624-0 - +49 2192 93624-25 info@setolite.de - www.setolite.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt Gültigkeit der Anleitung Vor Gebrauch Symbole der Anleitung Gewährleistung Sicherheitshinweise Anwendungsbereich Transport und Handling Bedienelemente Vor Inbetriebnahme Zugentlastung Einsatz des Wechselbolzens Inbetriebnahme Anschließen der Zuleitung 5 – 6 Anpassen der Leuchte an Beleuchtungssituationen Betrieb • Installation (als Stativ-/ Mastleuchte) •... -
Seite 3: Gewährleistung
Gewährleistung Hinsichtlich Gewährleistung und Garantieregelungen gelten die zum Zeitpunkt des Kaufs gültigen AGB. Bitte beachten Sie auch unsere aktuellen Seiten im Internet www.setolite.com Sicherheitshinweise Dieses Qualitätsprodukt ist nach aktuellen, technischen Standards gefertigt, geprüft und in einem sicherheitstechnisch einwandfreien Zustand ausgeliefert worden. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke dieser Gebrauchsanweisung beachten. -
Seite 4: Bedienelemente
Bedienelemente [a] Zuleitung BASIC [b] Zuleitung SWITCH [c] Zuleitung DIM (A) Ringmutter (B) Sterngriff (C) Drucktaster (Zuleitung SWITCH) (D) Potentiometer (Zuleitung DIM) (E) Drucktaster (Zuleitung DIM) (F) Tragegriff (G) Bolzenaufnahme (H) Schnellverschluss (I) Vorsteck-/ Streuscheibe Vor Inbetriebnahme VORSICHT! Überprüfen Sie vor jedem Gebrauch •... -
Seite 5: Einsatz Des Wechselbolzens
Einsatz des Wechselbolzens Schieben Sie den Wechselbolzen von unten in die Leuchte und vergewissern Sie sich, dass der Rastbolzen des Schnell- verschlusses in der dafür vorgesehenen Position einrastet. WARNUNG! Verletzungsgefahr! Der Rastbolzen des Schnellverschlusses muss in die dafür vorgesehenen Position einrasten. So vermeiden Sie Unfälle und Verletzungen. -
Seite 6: Anpassen Der Leuchte An Beleuchtungssituationen
WARNUNG! • Verlegen Sie die Kabel so, dass keine Stolperfallen entstehen und sie vor mechanischen Beschädigungen, wie Abreißen oder Überfahren, geschützt sind. • Befestigen Sie die Kabel falls erforderlich mit Klebeband oder Kabelbindern. • Stellen Sie sicher, dass die Leuchte vor Inbetriebnahme sicher aufgestellt und befestigt ist. •... -
Seite 7: Installation (Hängebetrieb)
WARNUNG! Verletzungsgefahr! • Bei Betrieb mit einem Stativ oder Mast ist zudem darauf zu achten, dass dieser ausreichend standfest ist. Es ist unbedingt darauf zu achten, dass es sich um eine ebene Stellfläche handelt. Neigungen sind zu vermeiden. • Fixieren Sie unbedingt die Leuchte mittels Sterngriff nach dem Aufsetzen auf Ihr Stativ-/ Mastsystem. So vermeiden Sie Unfälle. -
Seite 8: Wartung Und Instandsetzung
Wartung und Instandsetzung Die Leuchte ALDEBARAN® XLD(-C) COMPACT wurde als wartungsfrei konzipiert. Es sind daher keine Wartungsarbeiten notwendig. Das Produkt ist reparaturfähig. Einzelne Komponenten können im Bedarfsfall durch eine Fachkraft ausge- tauscht bzw. instand gesetzt werden. Entsorgung Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt wer- den, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. -
Seite 9: Deratingkurve
Deratingkurve -30 -20 -10 Umgebungstemperatur [°C] Leistungsreduzierung bei steigender Umgebungstemperatur ErP-Daten (2019/2020-EU) Produkt / Modell Leuchtmittel / Betriebsgerät EPREL • ALDEBARAN® XLD COMPACT Diese Leuchten enthalten • ALDEBARAN® XLD-C COMPACT Lichtquellen der Energie- effizienzklasse D. Die Lichtquellen dieser Leuchte SETOLITE Lichttechnik GmbH 1410911240 dürfen nur vom Hersteller oder einem von ihm beauftragten... - Seite 10 Table of contents Validity of instructions Before use Symbols in the instructions Warranty Safety information Field of application Transport and handling Controls Before initial operation Strain relief Use of the interchangeable bolt Initial operation Connecting the supply line 13 – 14 Adjusting the luminaire to the lighting situation Operation 14 –...
-
Seite 11: Warranty
Warranty With regard to warranty and guarantee regulations, the terms and conditions valid at the time of purchase apply. Take a look at our latest sites at www.setolite.com Safety information This quality luminaire was built according to the rules of technology. The luminaire was built, tested and delivered in proper condition. -
Seite 12: Controls
Controls [a] Supply line BASIC [b] Supply line SWITCH [c] Supply line DIM (A) Ring nut (B) Star grip (C) Push button (supply line SWITCH) (D) Potentiometer (supply line DIM) (E) Push button (supply line DIM) (F) Carry handle (G) Bolt receiver (H) Quick release (I) Diffuser Before initial operation... -
Seite 13: Use Of The Interchangeable Bolt
Use of the interchangeable bolt Push the interchangeable bolt into the luminaire from below and make sure that the locking bolt of the quick-release fastener engages in the intended position. WARNING! Risk of injury! The snap-in bolt of the quick-release fastener must engage in the intended position. -
Seite 14: Adjusting The Luminaire To The Lighting Situation
WARNING! • Lay the cables in such a way that there are no tripping hazards and they are protected from mechanical damage such as tearing off or being run over. • If necessary, secure the cables with tape or cable ties. •... -
Seite 15: Hanging Installation
WARNING! Risk of injury! • When operating with a tripod or mast, it must also be ensured that this is sufficiently stable. It is important to ensure that it is on a level surface. Inclinations are to be avoided. • Be sure to fix the luminaire with the star grip after it has been placed on your tripod / mast system. This is how you avoid accidents. -
Seite 16: Maintenance And Repair
Maintenance and repair The ALDEBARAN® XLD(-C) COMPACT luminaire was designed to be maintenance-free. Therefore no maintenance work is necessary. The product is repairable. If necessary, individual components can be replaced or repaired by a specialist. Disposal At the end of its useful life, this product must not be disposed of with normal household waste, but must be taken to a collection point for the recycling of electrical and electronic equipment. -
Seite 17: Derating Curve
Derating curve -30 -20 -10 Ambient temperature [°C] Power reduction with increasing ambient temperature ErP data (2019/2020-EU) Product / model Luminant / control gear EPREL • ALDEBARAN® XLD COMPACT These luminaires contain light • ALDEBARAN® XLD-C COMPACT sources of energy efficiency class D. - Seite 18 © SETOLITE Lichttechnik GmbH Alle Rechte, einschließlich Übersetzung behalten wir uns vor. Die vollständige oder teilweise Vervielfältigung ist nur mit schriftlicher Genehmigung des Herausgebers zulässig. Die Angaben in diesem Dokument entsprechen dem technischen Stand bei Drucklegung, Änderungen in Technik und Ausstattung, sowie Irrtümer und Druckfehler vorbehalten. We reserve all rights, including translation.
