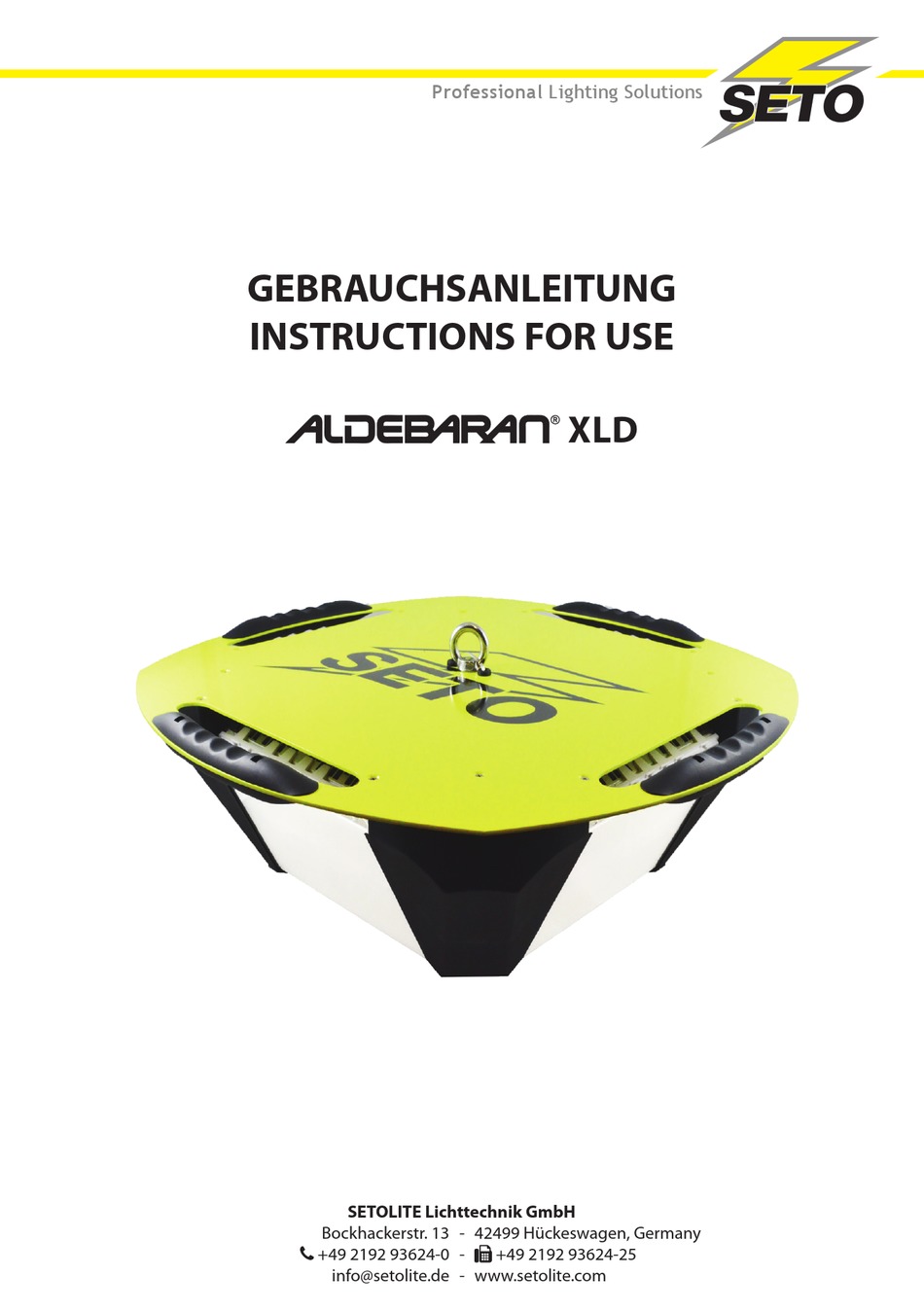

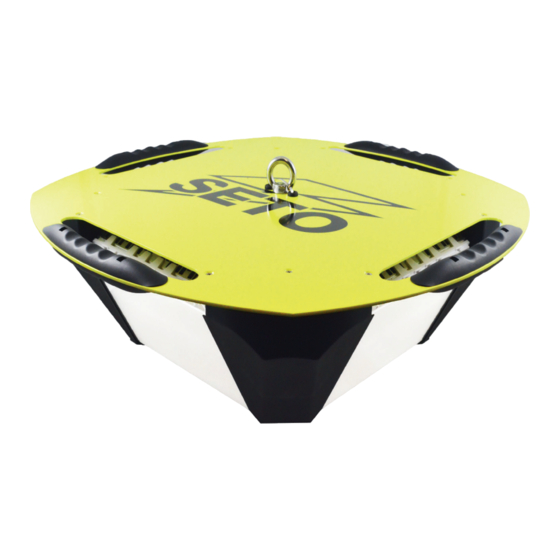

- Seite 1 Professional Lighting Solutions GEBRAUCHSANLEITUNG INSTRUCTIONS FOR USE SETOLITE Lichttechnik GmbH Bockhackerstr. 13 - 42499 Hückeswagen, Germany +49 2192 93624-0 - +49 2192 93624-25 info@setolite.de - www.setolite.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt Gültigkeit der Anleitung Vor Gebrauch Symbole der Anleitung Gewährleistung Sicherheitshinweise Anwendungsbereich Transport und Handling Bedienelemente Vor Inbetriebnahme Inbetriebnahme Anschließen der Zuleitung Anpassen der Leuchte an der Beleuchtungssituation Betrieb 6 – 7 • Installation (als Stativ-/ Mastleuchte) • Installation (Hängebetrieb) Bedienung Störung Reinigung und Pflege... -
Seite 3: Gewährleistung
Gewährleistung Hinsichtlich Gewährleistung und Garantieregelungen gelten die zum Zeitpunkt des Kaufs gültigen AGB. Bitte beachten Sie auch unsere aktuellen Seiten im Internet www.setolite.com Sicherheitshinweise Dieses Qualitätsprodukt ist nach aktuellen technischen Standards gefertigt, geprüft und in einem sicherheitstechnisch einwandfreien Zustand ausgeliefert worden. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustel- len, muss der Anwender die Hinweise und Warnvermerke dieser Gebrauchsanweisung beachten. -
Seite 4: Bedienelemente
Bedienelemente [a] Zuleitung BASIC [b] Zuleitung SWITCH [c] Zuleitung DIM (A) Ringmutter (B) Sterngriff (C) Drucktaster (Zuleitung SWITCH) (D) Potentiometer (Zuleitung DIM) (E) Drucktaster (Zuleitung DIM) (F) Tragegriff (G) Vorsteckscheibe (H) Bolzenaufnahme Vor Inbetriebnahme VORSICHT! Überprüfen Sie vor jedem Gebrauch •... -
Seite 5: Inbetriebnahme
Inbetriebnahme Die ALDEBARAN XLD wird prinzipiell anschlussfertig mit Zuleitung und Stecker ausgeliefert. ® Die Leuchte ist nur an Wechselstrom – mit Spannung gemäß Typenschild – an eine vorschriftsmäßig installierte Schutzkon- taktsteckdose anzuschließen. Bitte beachten Sie, dass Ihre Anlage den einschlägigen VDE-Richtlinien entspricht. Bei Fragen diesbezüglich wenden Sie sich bitte an Ihren Energieversorger oder Ihre Elektrofachkraft. -
Seite 6: Anpassen Der Leuchte An Der Beleuchtungssituation
Anpassen der Leuchte an Beleuchtungssituation Sie können die ALDEBARAN® XLD individuell an Ihre Beleuchtungssituation anpassen. Hierzu stehen Ihnen Streuscheiben zur Verfügung. Die Streuscheiben können in die dafür vorgesehenen Nuten in den Kunststoffecken der Leuchte einge- schoben werden und sind dann sofort einsatzbereit. a. -
Seite 7: Bedienung
VORSICHT! Vergewissern Sie sich, dass Ihr Aufhängepunkt für das Gewicht der Leuchte ausgelegt ist. Bedienung • Die Version BASIC wird durch das Verbinden mit dem Netzanschluss eingeschaltet. Das Trennen vom Stromnetz bewirkt das Ausschalten der Leuchte. • Die Version SWITCH wird mittels der beiden Drucktaster (C) ein- bzw. ausgeschaltet. •... -
Seite 8: Entsorgung
Entsorgung Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt wer- den, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. -
Seite 9: Deratingkurve
Deratingkurve -30 -20 -10 Umgebungstemperatur [°C] Leistungsreduzierung bei steigender Umgebungstemperatur ErP-Daten (2019/2020-EU) Produkt / Modell Leuchtmittel / Betriebsgerät EPREL • ALDEBARAN® XLD-2C Diese Leuchte enthält eine Lichtquelle der Energie- effizienzklasse D. SETOLITE Lichttechnik GmbH Die Lichtquelle dieser Leuchte 1410911240 darf nur vom Hersteller oder einem von ihm beauftragten Servicetechniker oder einer vergleichbar qualifizierten... - Seite 10 Table of content Validity of instructions Before use Symbols in the instructions Warranty Safety information Field of application Transport and handling Controls Before initial operation Initial operation Connecting the supply line Adjusting the luminaire to the lighting situation Operation • Installation when operating with tripod / mast systems •...
-
Seite 11: Warranty
Warranty With regard to warranty and guarantee regulations, the terms and conditions valid at the time of purchase apply. Take a look at our latest sites at www.setolite.com Safety information This quality luminaire was built according to the rules of technology. The luminaire was built, tested and delivered in proper condition. -
Seite 12: Controls
Controls [a] Supply line BASIC [b] Supply line SWITCH [c] Supply line DIM (A) Ring nut (B) Star grip (C) Push button (supply line SWITCH) (D) Potentiometer (supply line DIM) (E) Push button (supply line DIM) (F) Carry handle (G) Diffuser (H) Bolt receiver Before initial operation ATTENTION! -
Seite 13: Connecting The Supply Line
ATTENTION! In the case of versions of the luminaire with other plug-in systems (not Schuko®), the voltage according to the rating plate must be observed. Connecting the supply line The supplied cable (BASIC, SWITCH, DIM) depends on the version selected. To connect the supply line to the luminaire, insert the cable socket of the supply line into the cable plug of the luminaire and turn the threaded ring of the cable socket “hand-tight“... -
Seite 14: Operation
Operation 1. Installation when operating with tripod / mast systems INFORMATION! • The luminaire can be operated on various tripod / mast systems. A mast mount is available on the luminaire for this purpose. The mount is suitable for a DIN bolt (d = 30 mm). •... -
Seite 15: Fault
Fault Fault Possible cause Solution Luminaire without function Disconnection from the supply network Check the connection to the power supply Failure of only one LED module Defective LED module Repair necessary Failure of two LED modules Defective power pack or push button defective Repair necessary Luminaire cannot be dimmed Defective rotary control (potentiometer) -
Seite 16: Technical Data
Technical data ALDEBARAN® Electrical data Input voltage 100 - 240V AC Frequency 50 / 60 Hz Power consumption approx. 560 W Protection class Luminous data Luminant 8 x SPM16B LED module Light colour 5.000 K General data Degree of protection IP65 Ambient temperature -40 to +50 °C... -
Seite 17: Erp Data (2019/2020-Eu)
ErP data (2019/2020-EU) Product / model Luminant / control gear EPREL • ALDEBARAN® XLD This luminaire contains light sources of energy efficiency class D. SETOLITE Lichttechnik GmbH The light sources of this 1410911240 luminaire may only be used by the manufacturer or a service technician commissioned by him or a be replaced by a comparable... - Seite 18 © SETOLITE Lichttechnik GmbH Alle Rechte, einschließlich Übersetzung behalten wir uns vor. Die vollständige oder teilweise Vervielfältigung ist nur mit schriftlicher Genehmigung des Herausgebers zulässig. Die Angaben in diesem Dokument entsprechen dem technischen Stand bei Drucklegung, Änderungen in Technik und Ausstattung, sowie Irrtümer und Druckfehler vorbehalten. We reserve all rights, including translation.
