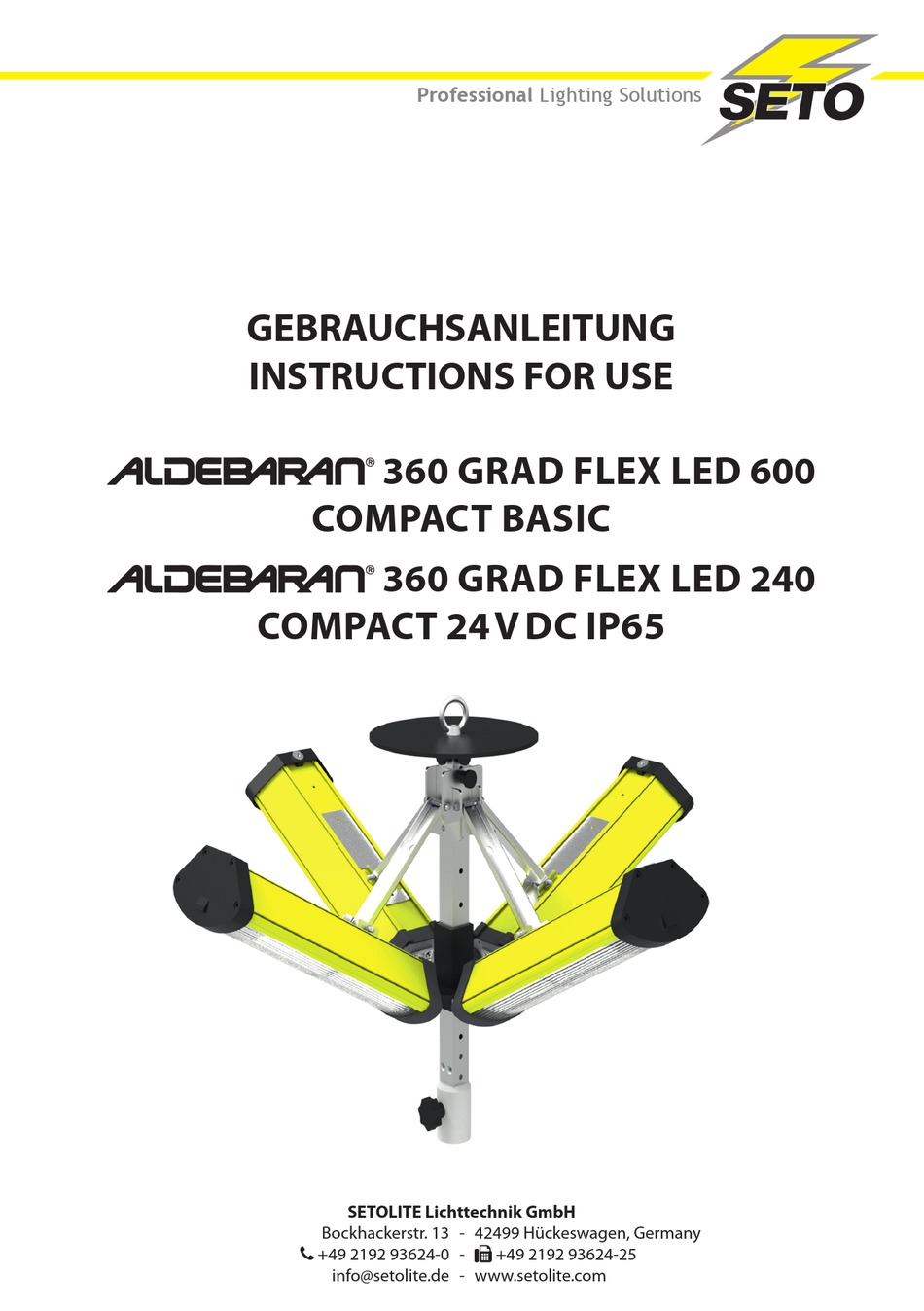

Professional Lighting Solutions
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE

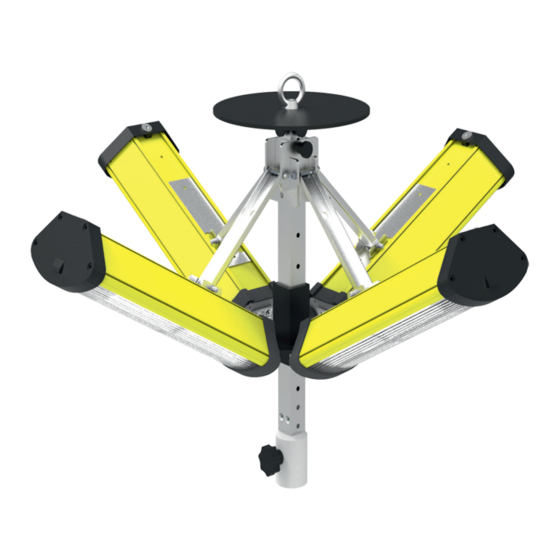

360 GRAD FLEX LED 600
COMPACT BASIC
360 GRAD FLEX LED 240
COMPACT 24 V DC IP65
SETOLITE Lichttechnik GmbH
Bockhackerstr. 13 - 42499 Hückeswagen, Germany
+49 2192 93624-0 - +49 2192 93624-25
info@setolite.de - www.setolite.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Seto ALDEBARAN 360 GRAD FLEX LED 600 COMPACT BASIC
Inhaltszusammenfassung für Seto ALDEBARAN 360 GRAD FLEX LED 600 COMPACT BASIC
- Seite 1 Professional Lighting Solutions GEBRAUCHSANLEITUNG INSTRUCTIONS FOR USE 360 GRAD FLEX LED 600 COMPACT BASIC 360 GRAD FLEX LED 240 COMPACT 24 V DC IP65 SETOLITE Lichttechnik GmbH Bockhackerstr. 13 - 42499 Hückeswagen, Germany +49 2192 93624-0 - +49 2192 93624-25 info@setolite.de - www.setolite.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt Gültigkeit der Anleitung Vor Gebrauch Symbole der Anleitung Gewährleistung Sicherheitshinweise Anwendungsbereich Aggregatbetrieb Bedienelemente Inbetriebnahme Betrieb 1. Installation bei Betrieb mit Stativ-/ Mastsystem 2. Installation im Hängebetrieb Ausrichten der Module Störung Reinigung und Pflege Wartung und Instandsetzung Entsorgung Rücknahme von Altgeräten Technische Daten ErP-Daten (2019/2020-EU) Gültigkeit der Anleitung... -
Seite 3: Gewährleistung
Gewährleistung Hinsichtlich Gewährleistung und Garantieregelungen gelten die zum Zeitpunkt des Kaufs gültigen AGB. Bitte beachten Sie auch unsere aktuellen Seiten im Internet www.setolite.com Sicherheitshinweise Dieses Qualitätsprodukt ist nach aktuellen technischen Standards gefertigt, geprüft und in einem sicherheitstechnisch einwandfreien Zustand ausgeliefert worden. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke dieser Gebrauchsanweisung beachten. -
Seite 4: Bedienelemente
Bedienelemente (A) Ringmutter (B) Sterngriff (C) Bolzenaufnahme (D) Unterer Rastbolzen (E) Grundplatte (F) Oberer Rastbolzen (G) Bohrungen Stativ-/ Mastbetrieb Hängebetrieb... -
Seite 5: Vor Gebrauch
Inbetriebnahme Die Leuchte ist nur an Wechselstrom – mit Spannung gemäß Typenschild – an eine vorschriftsmäßig installierte Schutz- kontaktsteckdose anzuschließen. Bitte beachten Sie, dass Ihre Anlage den einschlägigen VDE-Richtlinien entspricht. Bei Fragen diesbezüglich wenden Sie sich bitte an Ihren Energieversorger oder Ihre Elektrofachkraft. Selbstverständlich stehen wir Ihnen bei Rückfragen zur Verfügung. -
Seite 6: Installation Im Hängebetrieb
Elektrischer Anschluss Verbinden Sie den Netzstecker der Anschlussleitung mit Ihrer Netzanschlussdose. Mit dem Anschluss an das Versorgungsnetz ist der LED-Strahler betriebsbereit. 2. Installation im Hängebetrieb Die Leuchte kann auch hängend betrieben werden. Dies ist nur in Verbindung mit dem optionalen Zubehör (Art.-Nr. 1410926021) zulässig. -
Seite 7: Störung
Störung Fehler Mögliche Ursache Behebung Ein Leuchtmodul ohne Funktion Defekt im Leuchtmodul Reparatur notwendig Alle vier Leuchtmodule ohne Keine Spannung Überprüfen Sie die Spannungsver- Funktion sorgung Starke Abweichung in der Helligkeit Defekt der aktiven Kühlung Reparatur notwendig eines Leuchtmoduls WARNUNG! Elektrischer Strom! Vor jeder Wartung, Reinigung und Pflege ist grundsätzlich das Gerät durch Ziehen des Netzsteckers vom Versor- gungsnetz zu trennen. -
Seite 8: Technische Daten
Technische Daten ALDEBARAN® 360 GRAD FLEX LED 600 COMPACT BASIC 240 COMPACT 24 V DC IP65 Elektrische Daten Eingangsspannung 200-240 V AC 18-32 V DC Aktive Kühlung Nein Zulässige Betriebstemperatur -30 bis +40 °C Schutzklasse Allgemeine Daten Schutzart IP54 IP65 Stecker Schuko IP68 blau KFZ (DIN14690) - Seite 9 Table of contents Validity of the instructions Before use Symbols in the instructions Warranty Safety information Field of application Aggregate operation Controls Initial operation Operation 1. Installation for operation with tripod / mast systems 2. Hanging installation Alignment of the modules Fault Cleaning and care Maintenance and repair...
-
Seite 10: Warranty
Warranty With regard to warranty and guarantee regulations, the terms and conditions valid at the time of purchase apply. Take a look at our latest sites at www.setolite.com Safety information This quality luminaire was built according to the rules of technology. The luminaire was built, tested and delivered in proper condition. -
Seite 11: Controls
Controls (A) Ring nut (B) Star grip (C) Bolt receiver (D) Lower detent pin (E) Baseplate (F) Upper detent pin (G) Bores Tripod / mast operation Hanging operation... -
Seite 12: Initial Operation
Initial operation The luminaire is only to be connected to an alternating current – with the voltage according to the rating plate – to a properly installed safety socket. Please note that your system corresponds to the relevant VDE guidelines. If you have any questions about this, please contact your energy supplier or your electrician. -
Seite 13: Hanging Installation
Electric connection Connect the mains plug of the connecting cable to your mains connection socket. The LED spotlight is ready for operation once it has been connected to the mains power supply. 2. Hanging installation The luminaire can also be operated hanging. This is only permitted in connection with the optional accessory (item no. 1410926021). -
Seite 14: Fault
Fault Fault Possible cause Solution A light module without function Defect in the light module Repair necessary All four light modules without No voltage Check the power supply function Strong deviation in the brightness of Defective active cooling Repair necessary a light module WARNING! Electric current! Before any maintenance, cleaning and care, the device must always be disconnected from the power supply by... -
Seite 15: Technical Data
Technical data ALDEBARAN® 360 GRAD FLEX LED Type 600 COMPACT BASIC 240 COMPACT 24 V DC IP65 Electrical data Input voltage 200 - 240 V AC 18 - 32 V DC Active cooling Operating temperature -30 to +40 °C Protection class General data Degree of protection IP54... - Seite 16 © SETOLITE Lichttechnik GmbH Alle Rechte, einschließlich Übersetzung behalten wir uns vor. Die vollständige oder teilweise Vervielfältigung ist nur mit schriftlicher Genehmigung des Herausgebers zulässig. Die Angaben in diesem Dokument entsprechen dem technischen Stand bei Drucklegung, Änderungen in Technik und Ausstattung, sowie Irrtümer und Druckfehler vorbehalten. We reserve all rights, including translation.
