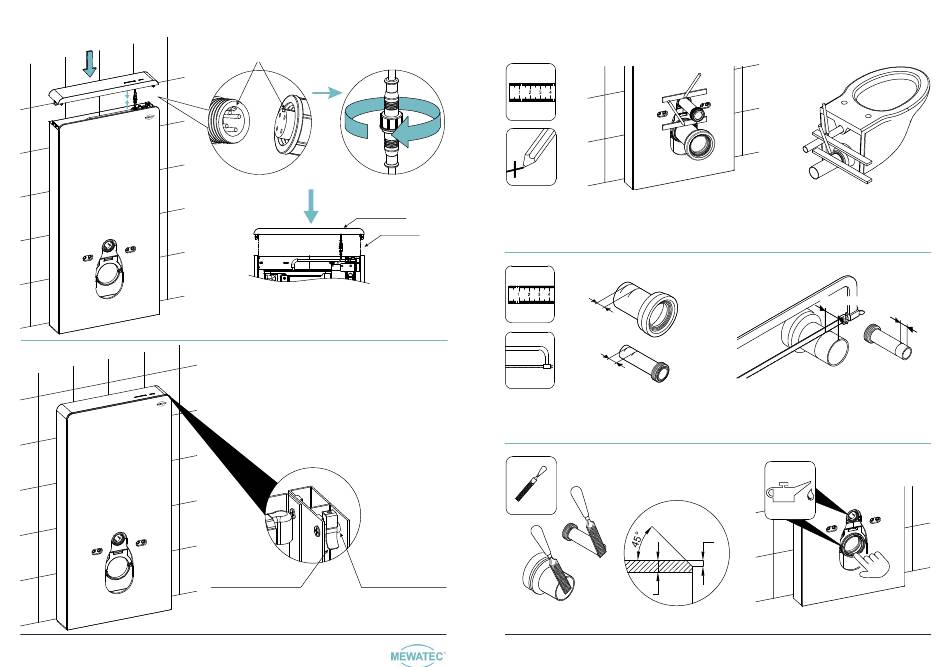

Verbinden Sie das Kabel der Touch Sensor Elektronikeinheit mit der oberen Abdeckung.
Verbinden Sie Stecker und Buch-
se. Beachten Sie dabei die Nut.
14
Verschrauben Sie die Überwurf-
mutter im Uhrzeigersinn.
Obere Abdeckung
Ausrichtungslinie
Setzen Sie die obere Abdeckung wieder auf die Spülwand.
Beachten Sie hierbei, dass die Befestigungsklemme und
der Verschluss sicher einrasten.
Befestigungsklemme
Verschluss für
der oberen Abdeckung
Befestigungsklemme
Installationsanleitung
INSTALLATION KERAMIK
Stecken Sie die Anschlussstutzen Zu- und Ab-
laufrohr in die jeweiligen Rohre und markieren
Sie diese bündig zur MagicWall.
L
2
L
1
Beachten Sie, dass Sie bei der Markierung L1 6mm hinzurechnen.
Bei der Markierung zu L2 rechnen Sie bitte 3mm hinzu.
Kürzen Sie nun die Anschlussstutzen Zu- und Ablaufrohr an der jeweiligen Markierung.
C
Feilen Sie den abgesägten Rand beider Rohre in einen 45° Winkel.
MEWATEC MagicWall
touch
©
Pneumatik-Aufputz-Spülsystem
Copyright © MEWATEC 11/2021
Setzen Sie nun die Anschlussstutzen in die
Keramik und markieren diese hier bündig
zur Keramik.
L
+3mm
2
C/2
Benetzen Sie die Rohrhalterung mit Silikonöl.
L
+6mm
1
