PRODUKTBESCHREIBUNG
Die MEWATEC MagicWall
touch ist ein Aufputz-Spülsystem, welches in jedem Bad installiert werden kann. Der Spül-
©
kasten ist bereits für eine Dusch-WC Installation vorbereitet und kann optional mit dem MEWATEC easy Kalkschutz-
system
ausgestattet werden.
©

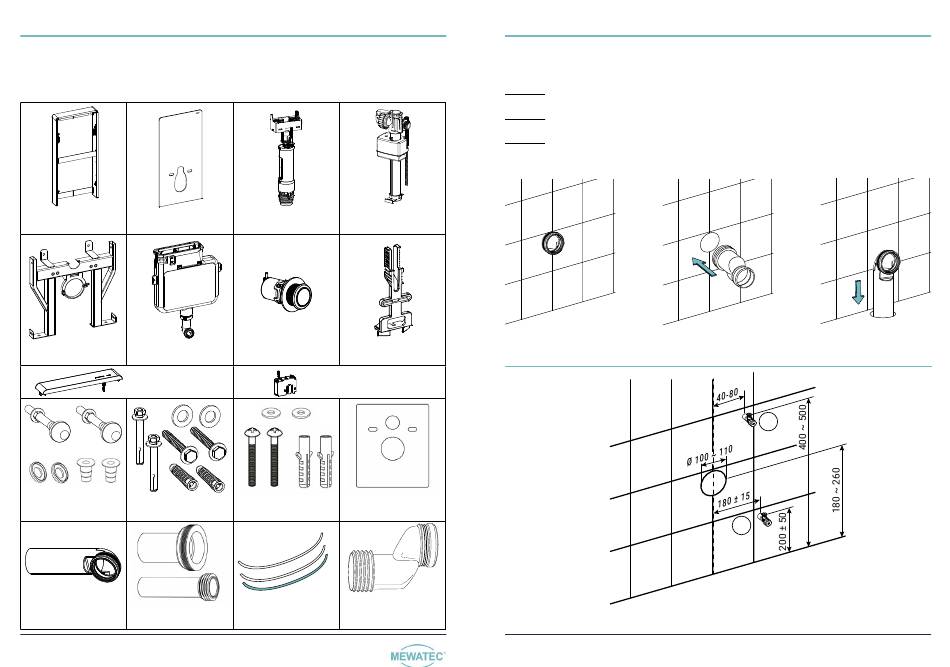

LIEFERUMFANG
Aluminiumrahmen
Glasfront
Befestigungsrahmen
Spülkasten
Abdeckung mit
Touch Sensor
Keramik-Montageset
Schraubenset groß
Anschlussstutzen
Anschlussstutzen
Bodenabfluss
Zu- und Ablaufrohr
6
Auslaufventil
Füllventil
Notspültaste
Niederhalter
Auslaufglocke
Touch Sensor
Elektronikeinheit
Schraubenset klein
Schallschutzmatte
Pneumatik-
Anschlussstutzen
schläuche
etagiert
Installationsanleitung
INSTALLATIONSSCHRITTE
INSTALLATION MagicWall
touch
©
Vorbereitung
Variante A: Wenn sich der Wandabfluss in einer Höhe zwischen 220 mm und 240 mm befindet, benötigen Sie kein zu-
sätzliches Abwasserrohr.
Variante B: Wenn sich der Wandabfluss in einer Höhe zwischen 180 mm und 220 mm befindet, benötigen Sie einen
etagierten Anschlussstutzen (optional erhältlich).
Variante C: Wenn sich der Abfluss im Boden befindet, sollte sich dieser maximal 9cm von der Wand entfernt befinden
(Rohraußenkante).
Variante A
Variante B
Wandabfluss
Wandabfluss - Höhe Rohrmitte 180 mm
(Anschlussstutzen etagiert nötig)
Höhe Rohrmitte 220 - 240 mm
Maße für Wandabfluss und Eckventil (Wasserleitung)
Setzen Sie nun ein ½ Zoll Eckventil an einer freien Stelle unterhalb des Wassertanks.
Alternative A und Alternative B
Wählen Sie hierfür Position A oder B.
MEWATEC MagicWall
touch
©
Pneumatik-Aufputz-Spülsystem
Copyright © MEWATEC 11/2021
Variante C
Bodenabfluss
A
B
7
