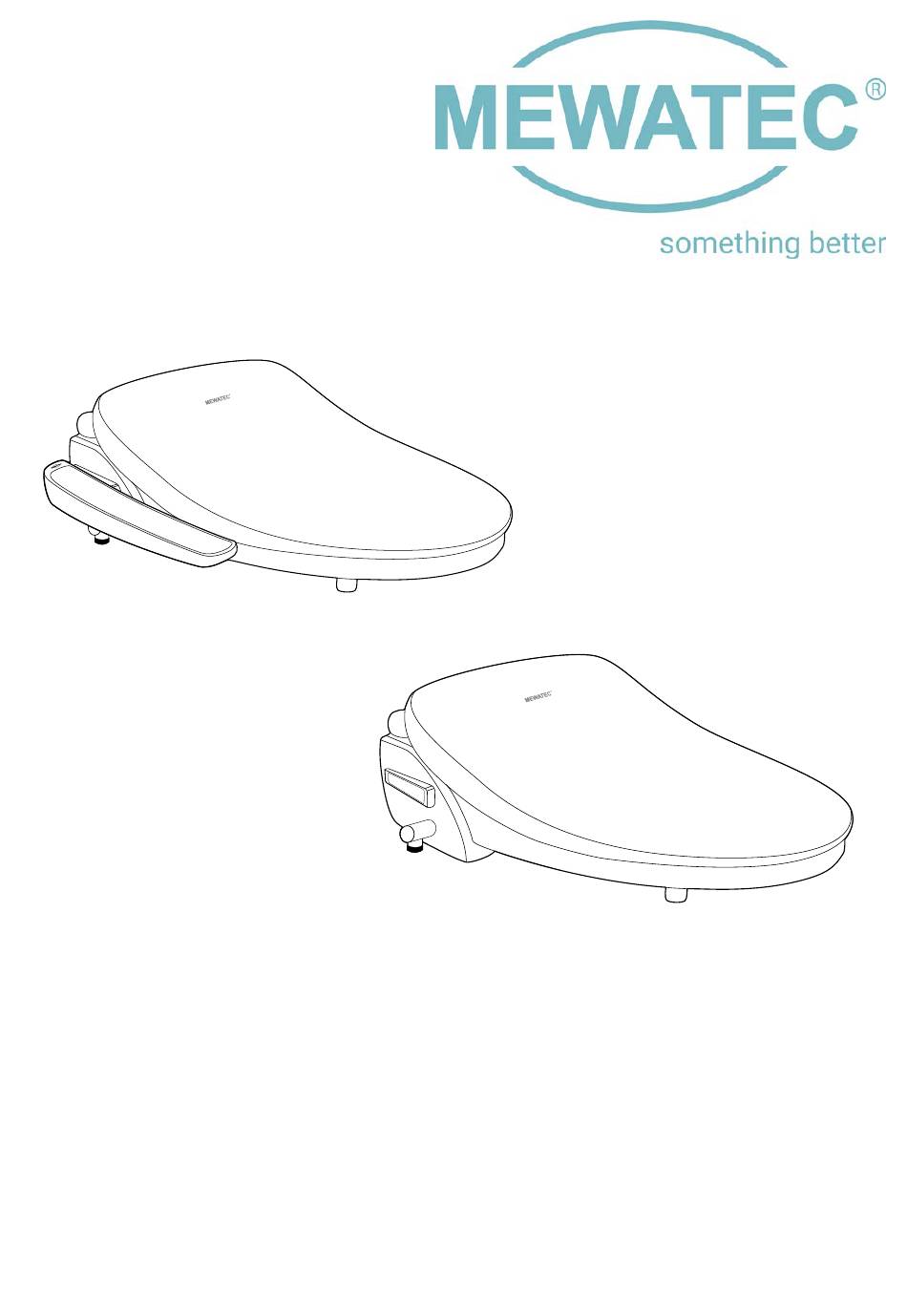

- Seite 1 BEDIENUNGSANLEITUNG MEWATEC Dushlet D-Serie ® D100 D300 D700 Ein gutes Gefühl Tag für Tag.
-
Seite 2: Inhaltsverzeichnis
Vielen Dank, dass Sie sich für ein MEWATEC Dusch-WC entschieden haben. DUSHLET - DAS ORIGINAL. ® INHALT ALLGEMEINE ANGABEN Sicherheitshinweise MEWATEC Garantieversprechen MewaProtect © LIEFERUMFANG PLANUNG FÜR DIE INSTALLATION Was Sie vor der Installation beachten sollten! Passform • Wandhängend •... - Seite 3 INSTALLATION UND INBETRIEBNAHME Anschlussvarianten • Vorbereitung • Wasseranschluss • Kalkschutz Installation • Grundplatte • Dusch-WC aufsetzen und ausrichten • Abschließende Prüfung der Installation • Netzstrom • Initialisierung • Entfernen des Geräts von Ihrer Toilettenkeramik BEDIENUNG Grundfunktionen • Anal- und Ladydusche •...
-
Seite 4: Allgemeine Angaben
ALLGEMEINE ANGABEN Bitte lesen Sie die Bedienungsanleitung vor der Installation und Nutzung Ihres neuen Dusch-WCs sorgfältig durch und bewahren Sie sie für späteres Nachschlagen stets an einem für Sie zugänglichen Ort auf. Bestimmungsgemäße Verwendung Ein Dusch-WC dient der komfortablen Reinigung des Anal- bzw. Vaginalbereiches aller Altersgruppen nach dem Toi- lettengang sowie je nach Modell, der Trocknung mit Hilfe eines Warmluftföhns. -
Seite 5: Mewatec Garantieversprechen Mewaprotect
Produkt, für welches das Ersatzteil benötigt wird, aus dem Programm genommen wurde und nicht mehr durch die WACOR GmbH vertrieben wird. 3. MEWATEC gewährt 3 Jahre Garantie auf die Keramiken der Marke MEWATEC. Die Frist für die Berechnung der Ga- rantiedauer beginnt mit Rechnungsdatum. Treten während dieses Zeitraums Material- oder Herstellungsfehler auf, gewährt der Hersteller als Garantiegeber im Rahmen der Garantie folgende Leistungen:... -
Seite 6: Lieferumfang
LIEFERUMFANG ANLEITUNG MEWATEC Dushlet ® D-Serie D100 D300 D700 Für ein gutes Gefühl Tag für Tag. Fernbedienung mit Wandhalterung inkl. Dusch-WC Anleitung Batterien (D100, D300 oder D700) (D700) Grundplatte Montageplatten Befestigungs-Schrauben-Set (Top Mounting System) Druckschlauch Adapter T-Stück 60cm 1/2“ 1/2“... -
Seite 7: Planung Für Die Installation
Die Fläche von Maß A und C sollte komplett eben sein. Bodenstehend mind. 51cm 12 cm - 18cm Die Fläche von Maß A sollte komplett eben sein. Ihre Toilette darf kürzer sein als Maß A. MEWATEC Dushlet D-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 11/2021... -
Seite 8: Produktbeschreibung

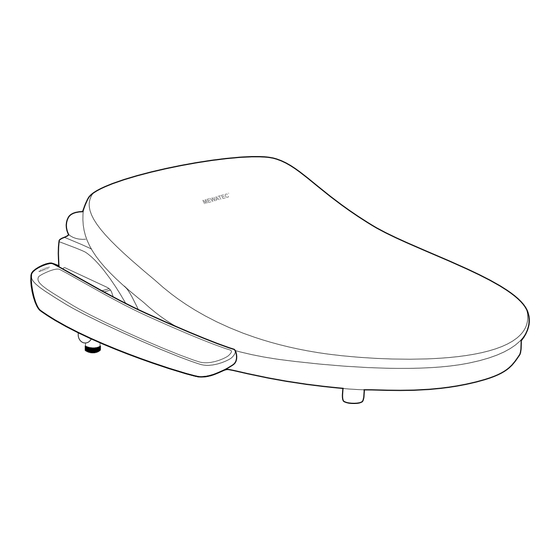

PRODUKTBESCHREIBUNG Die MEWATEC Dushlets der D-Serie sind WC-Aufsätze mit integrierter Duschfunktion. Selbstverständlich erfüllt das ® jeweilige Gerät auch die Funktion einer herkömmlichen Toilettenbrille. Die weiteren Funktionen sind modellabhängig und werden im Detail in der Bedienungsanleitung erläutert. ÜBERSICHT D100 & D300... -
Seite 9: Übersicht D700
ÜBERSICHT D700 Deckel Netzstecker Warmluftföhn (D300 & D700) Brille mit integrierter Sitzheizung Sitzbelegungssensor Duscharm Analdusche Ladydusche Nachtlicht NOTBEDIENUNG Analdusche Ladydusche Stop MEWATEC Dushlet D-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 11/2021... -
Seite 10: Fernbedienung D700
FERNBEDIENUNG - D700 Analdusche Stop Kindertaste Ladydusche Einlauffunktion Pulsieren Warmluftföhn Duscharm- Energie sparen Reinigung Sitz- Wasser- temperatur temperatur Oszillation Dushlet D700 ® Einstellung Einstellung Duscharmposition Föhntemperatur / Wasserdruck Installation der Fernbedienung Wählen Sie eine Position an der Wand, die von der Toilette gut zu er- reichen ist. -
Seite 11: Vorbereitung
Toilettenbrille Vorbereitung Drehen Sie zunächst das Wasser ab! Entfernen Sie Ihre bisherige Toilettenbrille. Tipp: Bewahren Sie die Montageteile sowie die bisherige Brille an einem sicheren Ort auf. Keramik Mutter lösen MEWATEC Dushlet D-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 11/2021... -
Seite 12: Wasseranschluss
Wasseranschluss Lösen Sie den Wasseranschluss und fügen Sie das beiliegende T- Stück ein. Achten Sie darauf, dass die Dichtungen alle vollständig sind. ACHTUNG: Ziehen Sie die Überwurfmuttern handfest an. Ein zu festes Anziehen der Muttern kann die Zerstörung von Dichtungen und Gewinden bewirken! Kalkschutz In Gegenden mit kalkhaltigem Wasser ist die Montage eines Waschbecken oder... -
Seite 13: Abschließende Prüfung Der Installation
Zum Zweck einer Intensivreinigung kann das Dusch-WC mit einem Knopfdruck von der Grundplatte nach vorn abgezogen werden. Die Schnelllösetaste befin- det sich, wenn Sie vor dem Gerät stehen, auf der rechten Seite. MEWATEC Dushlet D-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 11/2021... -
Seite 14: Bedienung
BEDIENUNG GRUNDFUNKTIONEN Anal- und Ladydusche Das Dusch-WC muss besetzt sein. Drücken Sie die Taste Lady- oder Analdusche, um die jeweilige Funktion zu starten. Der Duscharm wird vor und nach jeder Benutzung vollautomatisch gereinigt. Die Duschfunktion stoppt nach ca. 2 Minuten. Der Wasch- prozess kann jederzeit mit der Stop-Taste beendet werden. -
Seite 15: Erweiterte Funktionen/ Individuelle Einstellungen
Die Leuchtanzeige zeigt Ihre Einstellung an. Leuchtet keine der 3 Funktionsleuchten, ist die Heizung abgeschaltet. HINWEIS: MEWATEC Dusch-WCs verfügen über einen Niedertemperatur-Verbrennungsschutz. Verweilt ein Nutzer länger als 15 Minuten auf dem Sitz und hat die Sitztemperatur auf „hoch“ eingestellt, schaltet sich diese automa- tisch auf 32°C zurück, um Niedertemperaturverbrennungen zu vermeiden. -
Seite 16: Energiesparmodus
Warmluftföhn und Föhntemperatur (D300 & D700) Das Drücken der Föhn-Taste aktiviert den Warmluftföhn für ca. 3 Minuten. Diese Funktion kann mit der Stop-Taste jederzeit unterbrochen werden. Die Temperatureinstellung erfolgt in 5 Stufen über die Tasten. Die Leuchtanzeige zeigt Ihre Einstellung an. Die Einstellung kann nur verändert werden, während der Warmluftföhn in Nutzung ist. -
Seite 17: Nachtlicht
Das D700 verfügt neben der Fernbedienung zusätzlich über eine Notbedienung seitlich am Gerät, für den Fall, dass die Batterien der Fernbedienung überraschend ausfallen. Diese Notbedienung umfasst die Basisfunktionen Anal- und Ladydusche und die Stop-Taste. MEWATEC Dushlet D-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 11/2021... - Seite 18 VOREINSTELLUNGEN DAUERHAFTE EINSTELLUNGEN FÜR D100 & D300 Signalton aus-/ einschalten Um alle Signaltöne des Dusch-WCs abzustellen, drücken Sie die Taste länger als 3 Sekunden im nicht besetzten Zustand. Ein Bestätigungston bestätigt Ihnen die erfolgreiche Umstellung. Zum erneuten Ein- stellen verfahren Sie auf die gleiche Weise. 3 Sekunden Status bei Auslieferung: Ton eingeschaltet Einstellen von Wasserdruck und Duscharmposition...
-
Seite 19: Entfernen Des Dushlet Aufsatzes
Wasserdruck nachlässt. Je härter das Wasser vor Ort, ist hierbei ein häufigerer Turnus nötig. Drehen Sie zunächst das Wasser ab und ziehen Sie den Netzstecker. Lösen Sie die Veschraubungen am Kalkschutzfilter. Ersetzen Sie den alten gegen einen neuen Filter. MEWATEC Dushlet D-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 11/2021... -
Seite 20: Automatische Tankreinigung
Tipp: Bitte beachten Sie, dass der Kalkschutzfilter Ihr Dushlet vor Kalkablagerungen durch kalkhaltiges Lei- tungswasser schützt. Im Durchsschnitt beträgt die Lebensdauer des Kalkschutzfilters ca. ¼ Jahr. Betreiben Sie Ihr Dusch-WC in einer Region mit sehr kalkhaltigem Leitungswasser, verringert sich die Lebensdauer des Kalkschutzfilters. - Seite 21 FEHLERBEHEBUNG SITUATION MÖGLICHE URSACHE LÖSUNG Ziehen Sie den Netzstecker. Vergewis- sern Sie sich, dass das Wasser aufge- Kein oder nicht genügend Wasser Keine Funktion dreht ist und ungehindert in das Gerät im Tank fließen kann. Stecken Sie den Netzste- cker wieder in die Steckdose. Entfernen Sie den Netzstecker für 10 Se- Stromausfall kunden und stecken diesen wieder in die...
-
Seite 22: Modellübersicht
• • Einlauffunktion • • • Absenkautomatik/Soft Close Brille und Deckel • • • Nachtlicht • • • Duschfunktionen Analdusche (mit MEWATEC Präzisionsduschkopf) • • • Sanfte Ladydusche • • • Sprudeldusche (Air+) • • • Oszillierende Dusche • •... -
Seite 23: Technische Daten
1,8 m Tankheizmodul maximal 800 Watt Sicherungen integriert Nachtlicht 0,144 Watt Aufbereitungsmethode Tank Sprudeldusche für intensivere Reinigung MEWATEC Air+ Düsenposition 4 Stufen Duschwasserdruck 5 Stufen WARMWASSER Wasserverbrauch ca. 600 ml pro Minute (Stufe 4) Temperatur 3 Stufen (+ AUS) Warmwassertemperatur 40°C ±... - Seite 24 TECHNISCHE ZEICHNUNG (D100 & D300) Bedienungsanleitung...
-
Seite 25: Technische Zeichnung (D700)
TECHNISCHE ZEICHNUNG (D700) MEWATEC Dushlet D-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 11/2021... -
Seite 26: Entsorgung
ENTSORGUNG INHALTSSTOFFE Dieses Produkt ist konform mit Richtlinie 2002/95/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS, Restriction of the use of certain Hazardous Substances). Das bedeutet, dass dieses Produkt weitestgehend frei von umweltgefährdenden Substanzen wie Blei, Quecksilber, Chrom-VI-Verbin- dungen sowie Cadmium ist. -
Seite 27: Institutionskennzeichen
(Links) auf die von anderen Anbietern bereitgehaltenen Inhalte zu unterscheiden. Erhalten wir davon Kenntnis, dass die verlinkten Inhalte eine zivil- oder strafrechtliche Verantwortlichkeit auslösen, werden wir diese Links beseitigen. Dieses Produkt erfüllt alle CE Kriterien. MEWATEC Dushlet D-Serie ® Dusch-WC Aufsatz Copyright © MEWATEC 11/2021... - Seite 28 MEWATEC ist eine Marke der WACOR Gruppe WACOR GmbH MEWATEC Business Park Grünauer Straße 201-209 12557 Berlin Tel. +49 (0)30 - 83 21 76 67 Fax +49 (0)30 - 83 21 76 65 www.mewatec.com DUSHLET - DAS ORIGINAL. ® V22.01.00...
