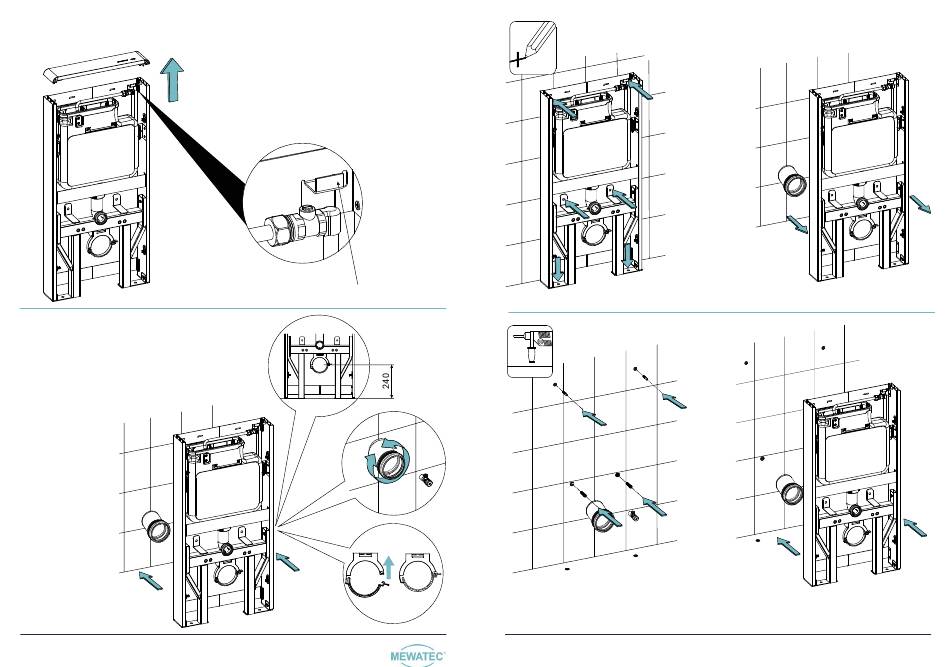

Befestigung
Öffnen Sie den Deckel der Spülwand und ziehen Sie das Absperrventil nach oben aus der Halterung heraus.
Stellen Sie die Spülwand gegen die Wand und positionie-
ren Sie sie so, dass der Anschlussstutzen auf Höhe der
Verschlussschelle liegt.
8
Halterung auf der Rückseite der Platte
Installationsanleitung
Markieren Sie die sechs Befestigungspunkte
an Wand und Boden (siehe Maße S.7).
Ø8
Ø8 Ø10
Ø8
Ø10
Ø10
Ø10
Ø10
Bohren Sie nun die Löcher an den markierten Stellen
in Wand und Boden. Setzen Sie danach die passenden
Dübel.
MEWATEC MagicWall
touch
©
Pneumatik-Aufputz-Spülsystem
Copyright © MEWATEC 11/2021
Entfernen Sie die Spülwand wieder.
Stellen Sie die Spülwand an die Bohrungen in der Wand.
