Mewatec MagicWall touch Installationsanleitung

Spulwand/pneumatic aufputz-spulsystem it touchsensor

Werbung

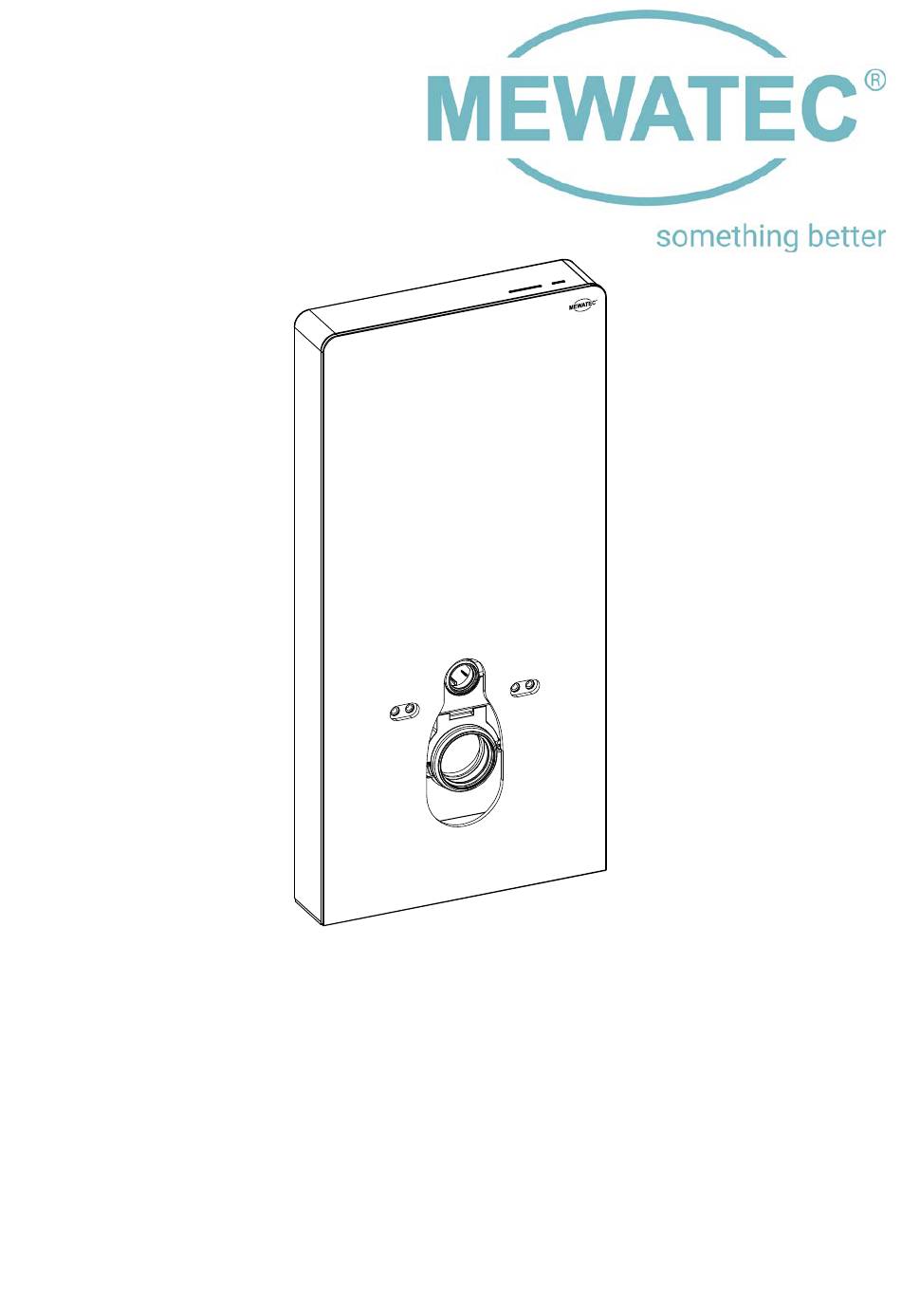

INSTALLATIONSANLEITUNG
MEWATEC Spülwand MagicWall
touch
©
Pneumatik-Aufputz-Spülsystem
mit Touchsensor
Ein gutes Gefühl Tag für Tag.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Mewatec MagicWall touch

  • Seite 1 INSTALLATIONSANLEITUNG MEWATEC Spülwand MagicWall touch © Pneumatik-Aufputz-Spülsystem mit Touchsensor Ein gutes Gefühl Tag für Tag.
  • Seite 2: Inhaltsverzeichnis

    NOTIZEN TECHNISCHE DATEN & ZEICHNUNG BEFESTIGUNG Maße Wandabfluß & Eckventil Maße Befestigung Rahmen ENTSORGUNG IMPRESSUM Vielen Dank, dass Sie sich für ein MEWATEC Spülsystem entschieden haben. MagicWall touch - DAS ORIGINAL. © MEWATEC MagicWall touch © Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 11/2021...
  • Seite 3: Allgemeine Angaben

    • Die Reinigung und Wartung sollte von Kindern nicht ohne Aufsicht durchgeführt werden. 3. MEWATEC gewährt 3 Jahre Garantie auf die Keramiken der Marke MEWATEC. Die Frist für die Berechnung der Ga- • Reinigen Sie das Gerät nicht mit Verdünnern, Lösungsmitteln, Benzinen, Scheuer- oder Bleichmitteln, sondern mit rantiedauer beginnt mit Rechnungsdatum.
  • Seite 4: Produktbeschreibung

    Die MEWATEC MagicWall touch ist ein Aufputz-Spülsystem, welches in jedem Bad installiert werden kann. Der Spül- © © kasten ist bereits für eine Dusch-WC Installation vorbereitet und kann optional mit dem MEWATEC easy Kalkschutz- system ausgestattet werden. © Vorbereitung Variante A: Wenn sich der Wandabfluss in einer Höhe zwischen 220 mm und 240 mm befindet, benötigen Sie kein zu-...
  • Seite 5: Befestigung

    Ø10 Bohren Sie nun die Löcher an den markierten Stellen Stellen Sie die Spülwand an die Bohrungen in der Wand. in Wand und Boden. Setzen Sie danach die passenden Dübel. MEWATEC MagicWall touch © Installationsanleitung Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 11/2021...
  • Seite 6: Anschluss

    Setzen Sie nun die mit Batterien bestückte Touch Sensor Elektronikeinheit wieder ein. Öffnen Sie das Absperrventil am Schlauch, damit das Wasser den Spülkasten befüllen kann. Überprüfen Sie anschlie- ßend alle wasserführenden Teile auf Dichtigkeit. MEWATEC MagicWall touch © Installationsanleitung Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 11/2021...
  • Seite 7 Pneumatikschlauch transparenter Pneumatikschlauch transparenter Pneumatikschlauch Befestigen Sie den blauen Schlauch der Teilspülung jeweils an der halbmondförmigen Markierung. Befestigen Sie den transparenten Schlauch der Vollspülung jeweils an der runden Markierung. MEWATEC MagicWall touch © Installationsanleitung Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 11/2021...
  • Seite 8: Installation Keramik

    Kürzen Sie nun die Anschlussstutzen Zu- und Ablaufrohr an der jeweiligen Markierung. Befestigungsklemme Verschluss für der oberen Abdeckung Befestigungsklemme Feilen Sie den abgesägten Rand beider Rohre in einen 45° Winkel. Benetzen Sie die Rohrhalterung mit Silikonöl. MEWATEC MagicWall touch © Installationsanleitung Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 11/2021...
  • Seite 9 Stelle. Testen Sie nun die Funktion der Teilspülung (kleine Spültaste) und der Vollspülung (große Spültaste). Setzen Sie das Ablaufrohr in die Spülwand. Setzen Sie das Zulaufrohr in die Keramik. MEWATEC MagicWall touch © Installationsanleitung Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 11/2021...
  • Seite 10: Einstellungen Und Wartung

    Setzen Sie das Füllventil wieder ein. Verbinden Sie mit Hilfe eines Schraubenschlüssels nachfolgend den Schlauch mit dem Absperrventil. 23 mm 23 mm Abschließend drehen Sie das Absperrventil wieder auf. Trennen Sie nun Schlauch und Ventil voneinander. Heben Sie das Füllventil nach oben heraus. MEWATEC MagicWall touch © Installationsanleitung Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 11/2021...
  • Seite 11: Spülmenge Einstellen Und Dichtung Reinigen

    Aufhängevorrichtung Ziehen Sie das Auslaufventil senkrecht nach oben heraus. Bauen Sie nun den Niederhalter des Auslaufventils aus, indem Sie ihn oben zusammengedrückt in Richtung Wand schieben und dann vorsichtig hochziehen. MEWATEC MagicWall touch © Installationsanleitung Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 11/2021...
  • Seite 12 Drehen Sie die Abdeckung um 90° gegen den Uhrzeiger- sinn, um die Kappe zu lösen. Entfernen Sie nun die Abdeckung, die Unterlegscheibe und die Dichtung. Reinigen Sie alle Teile unter fließendem Wasser. Auslaufventilfuß MEWATEC MagicWall touch © Installationsanleitung Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 11/2021...
  • Seite 13: Notizen

    Sie ihn dann in Richtung Wand einrasten. Verbinden Sie nun wieder das Kabel der Touch Sensor Elektronikeinheit. Setzen Sie abschließend die Abdeckung wieder auf die Spülwand. MEWATEC MagicWall touch © Installationsanleitung Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 11/2021...
  • Seite 14: Technische Daten & Zeichnung

    Spülwand / Sanitärmodul Umbauset für bodenstehende Geräteklasse Keramiken zum Wand-WC Bauart selbsttragend / Aufputz Glasfront Farben schwarz / weiß TECHNISCHER AUFBAU MEWATEC Panzerglas / Sicherheitsglas 8 mm Oberfläche Rahmen Aluminium gebürstet Rahmen Aluminium 100% korrosionsbeständig Installation Schwierigkeitsgrad einfach technische Wartung und Reinigung einfach (modularer Aufbau) Keramik Kompatibilität...
  • Seite 15: Befestigung

    MAßE WANDABFLUWSS & ECKVENTIL MAßE RAHMEN Wandbefestigung Maße für Wandabfluss und Eckventil (Wasserleitung) Alternative A und Alternative B Maße für Wandabfluss und Eckventil (Wasserleitung) Bodenbefestigung Alternative A und Alternative B MEWATEC MagicWall touch © Installationsanleitung Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 11/2021...
  • Seite 16: Entsorgung

    Inhalte eine zivil- oder strafrechtliche Verantwortlichkeit auslösen, werden wir diese Links beseitigen. packungen werden von uns gemäß der Bestimmungen der Verpackungsverordnung entsorgt bzw. einer stofflichen Verwertung zugeführt. Dieses Produkt erfüllt alle CE Kriterien. MEWATEC MagicWall touch © Installationsanleitung Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 11/2021...
  • Seite 17 MEWATEC ist eine Marke der WACOR Gruppe WACOR GmbH MEWATEC Business Park Grünauer Straße 201-209 12557 Berlin Tel. +49 (0)30 - 83 21 76 67 Fax +49 (0)30 - 83 21 76 65 www.mewatec.com DUSHLET - DAS ORIGINAL. ® V21.03.00...
