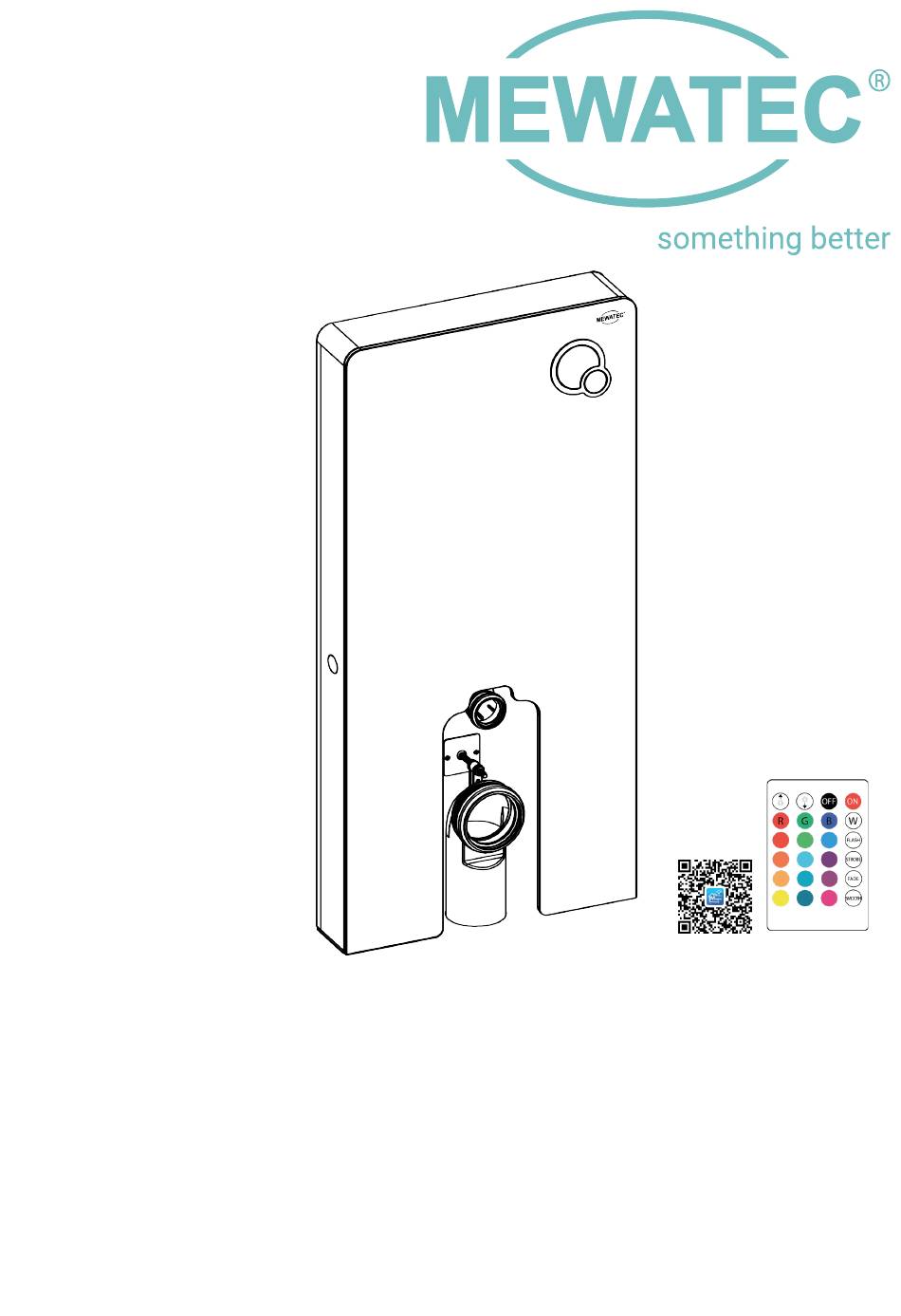

- Seite 1 Inklusive RGB LED-Beleuchtung Inklusive App-Steuerung INSTALLATIONSANLEITUNG MEWATEC Spülwand MagicWall © Pneumatik-Aufputz-Spülsystem mit 2-Mengen Spülung und LED-Beleuchtung für bodenstehende Toiletten Ein gutes Gefühl Tag für Tag.
- Seite 2 Vielen Dank, dass Sie sich für ein MEWATEC Spülsystem entschieden haben. MagicWall - DAS ORIGINAL. ©...
-
Seite 3: Inhaltsverzeichnis
Füllmenge einstellen und Wasserstop reinigen Spülmenge einstellen und Dichtung reinigen LED BELEUCHTUNG UND FERNBEDIENUNG LED BELEUCHTUNG UND FERNBEDIENUNG Fernbedienung Einrichten der App (Magic Home Pro) TECHNISCHE DATEN & ZEICHNUNG ENTSORGUNG IMPRESSUM MEWATEC MagicWall 2.0 - für bodenstehende Keramiken © Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 04/2023... -
Seite 4: Allgemeine Angaben
ALLGEMEINE ANGABEN Bitte lesen Sie die Bedienungsanleitung vor der Installation und Nutzung Ihrer neuen Spülwand sorgfältig durch und bewahren Sie sie für späteres Nachschlagen stets an einem für Sie zugänglichen Ort auf. Bestimmungsgemäße Verwendung Das Spülwandelement ist ein Aufputzspülkasten und dient der Toiletten-Spülung. Zudem besteht äußerlich eine Dusch- WC Vorbereitung, so dass die Wasserzufuhr für die Intimreinigung durch eine Dusch-WC Komplettanlage ohne äus- serlich sichtbare Schläuche möglich ist. -
Seite 5: Mewatec Garantieversprechen Mewaprotect
Ihr MEWATEC Produkt ist durch das Investitionsschutzpaket MewaProtect© bestens abgesichert! Das MEWATEC Garantieversprechen tritt neben die gesetzliche Gewährleistung und bietet Ihnen so einen idealen Rundumschutz. MewaProtect© ist automatisch beim Kauf über WACOR.de und MEWATEC.com inklusive. Beim Kauf über externe Plattformen kann MewaProtect© nachträglich hinzugebucht werden. -
Seite 6: Produktbeschreibung
PRODUKTBESCHREIBUNG Die MEWATEC MagicWall für bodenstehende Keramiken ist ein Aufputz-Spülsystem, welches in jedem Bad instal- © liert werden kann. Der Spülkasten ist bereits für eine Dusch-WC Installation vorbereitet und kann optional mit dem MEWATEC easy Kalkschutzsystem ausgestattet werden. Über die seitlichen Löcher im Alumiumrahmen können Sie ©... -
Seite 7: Installationsschritte
Maße für Wandabfluss und Eckventil (Wasserleitung) Setzen Sie nun ein ½ Zoll Eckventil an einer freien Stelle unterhalb des Wassertanks. Alternative A und Alternative B Wählen Sie hierfür Position A oder B. MEWATEC MagicWall 2.0 - für bodenstehende Keramiken © Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 04/2023... -
Seite 8: Befestigung
Befestigung Öffnen Sie den Deckel der Spülwand und ziehen Sie das Absperrventil nach oben aus der Halterung heraus. Halterung auf der Rückseite der Platte Stellen Sie die Spülwand gegen die Wand und positionie- ren Sie sie so, dass der Anschlussstutzen auf Höhe der Verschlussschelle liegt. - Seite 9 Bohren Sie nun die Löcher an den markierten Stellen Stellen Sie die Spülwand an die Bohrungen in der Wand. in Wand und Boden. Setzen Sie danach die passenden Dübel. MEWATEC MagicWall 2.0 - für bodenstehende Keramiken © Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 04/2023...
-
Seite 10: Anschluss
Drehen Sie die passenden Schrauben in die dafür vorgesehenen Kunststoffdübel in die Wand. Die Muttern mit Scheibe und Federring schrauben Sie auf die Stahlbolzen im Boden. Legen Sie das Absperrventil wieder in die Halterung. 13 mm 23 mm Anschluss Verschrauben Sie den Druckschlauch mit dem Eckventil und öffnen Sie dieses anschließend. Öffnen Sie das Absperrventil am Schlauch, damit das Wasser den Spülkasten befüllen kann. - Seite 11 Spülwand ein. Setzen Sie nun die Spültaste in die dafür vorgesehene Aussparung in der Glasfront ein. Spültasten-Rahmen Spültaste Fixieren Sie diese abschließend mit den Fixierungsstiften. MEWATEC MagicWall 2.0 - für bodenstehende Keramiken © Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 04/2023...
- Seite 12 blauer Pneumatikschlauch transparenter Pneumatikschlauch Befestigen Sie den blauen Schlauch der Teilspülung jeweils an der halbmondför- migen Markierung. Befestigen Sie den transparenten Schlauch der Vollspülung jeweils an der runden Markierung. Obere Abdeckung Ausrichtungslinie Befestigungsklemme Verschluss für der oberen Abdeckung Befestigungsklemme Setzen Sie die obere Abdeckung wieder auf die Spülwand. Beachten Sie hierbei, dass die Befestigungsklemme und der Verschluss sicher einrasten.
-
Seite 13: Installation Keramik
Kürzen Sie nun die Anschlussstutzen Zu- und Ablaufrohr an der jeweiligen Markierung. Feilen Sie den abgesägten Rand beider Rohre in einen 45° Winkel. Benetzen Sie die Rohrhalterung mit Silikonöl. MEWATEC MagicWall 2.0 - für bodenstehende Keramiken © Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 04/2023... - Seite 14 Messen Sie die Stärke (A) Ihrer Keramik an Schrauben Sie die Bolzen in die Spülwand. den Befestigungslöchern. A+25mm Beachten Sie, dass die Stehbolzen nicht länger als der Setzen Sie die Schallschutzmatte an die dafür oben gemessene Abstand A+25mm sein sollten. vorgesehene Stelle.
- Seite 15 Cuttermesser entlang der Keramik ab. Testen Sie nun die Funktion der Teilspülung (kleine Spültas- te) und der Vollspülung (große Spültaste). Entfernen Sie final die Schutzfolie von den Spültasten. MEWATEC MagicWall 2.0 - für bodenstehende Keramiken © Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 04/2023...
-
Seite 16: Einstellungen Und Wartung
EINSTELLUNGEN UND WARTUNG FÜLLMENGE EINSTELLEN UND WASSERSTOP REINIGEN Heben Sie die Abdeckung von der Spülwand. Drehen Sie das Absperrventil zu. 23 mm Trennen Sie nun Schlauch und Ventil voneinander. Heben Sie das Füllventil nach oben heraus. Installationsanleitung... - Seite 17 Setzen Sie das Füllventil wieder ein. Verbinden Sie mit Hilfe eines Schraubenschlüssels nachfolgend den Schlauch mit dem Absperrventil. 23 mm Abschließend drehen Sie das Absperrventil wieder auf. MEWATEC MagicWall 2.0 - für bodenstehende Keramiken © Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 04/2023...
-
Seite 18: Spülmenge Einstellen Und Dichtung Reinigen
SPÜLMENGE EINSTELLEN UND DICHTUNG REINIGEN Ziehen Sie den transparenten und den blauen Pneumatikschlauch vorsichtig ab. blauer Pneumatikschlauch transparenter Pneumatikschlauch Bauen Sie nun den Niederhalter des Auslaufventils aus, indem Sie ihn oben zusammengedrückt in Richtung Wand schieben und dann vorsichtig hochziehen. Installationsanleitung... - Seite 19 Öffnen Sie die Verschlüsse der Aufhängevorrichtung. Verschluss der Aufhängevorrichtung Ziehen Sie das Auslaufventil senkrecht nach oben heraus. MEWATEC MagicWall 2.0 - für bodenstehende Keramiken © Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 04/2023...
- Seite 20 Schwimmer Um die Wassermenge zu erhöhen, bewegen Sie den weißen Schwimmer mit der Nase nach oben. Bewegen Sie den Schwimmer nach unten, um die Wassermenge zu verringern. Abdeckung Gummidichtung Unterlegscheibe Abdeckung 90° Drehen Sie die Abdeckung um 90° gegen den Uhrzeiger- sinn, um die Kappe zu lösen.
- Seite 21 Setzen Sie das Auslaufventil von oben in die Spülwand ein. HINWEIS: Achten Sie darauf, dass das Aus- laufventil in die korrekte Richtung einge- setzt wird (Mond zu Mond und Halbmond zu Halbmond)! Auslaufventilfuß MEWATEC MagicWall 2.0 - für bodenstehende Keramiken © Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 04/2023...
- Seite 22 Drücken Sie das Füllventil hinunter, bis es in der korrekten Position einrastet. „Klick“ Befestigen Sie die beiden Pneumatikschläuche der Spülung wieder an den entsprechenden Markierungen (siehe auch Seite 13). Drücken Sie die beiden Griffe des Niederhalters zusammen, führen ihn nach unten und lassen Sie ihn dann in Richtung Wand einrasten.
-
Seite 23: Led Beleuchtung Und Fernbedienung
Die Geschwindigkeit des Farbwechsels ist in folgenden Modi einstellbar: FLASH: harter Farbwechsel in fortlaufenden Farben STROBE: kurzer Lichtimpuls in weiß FADE: weicher Farbwechsel in fortlaufenden Farben SMOOTH: harter Farbwechsel in den Direktfarben MEWATEC MagicWall 2.0 - für bodenstehende Keramiken © Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 04/2023... -
Seite 24: Einrichten Der App (Magic Home Pro)
EINRICHTEN DER APP (MAGIC HOME PRO) Sie können die LED Beleuchtung bequem per Smartphone App steuern und Abläufe, wie z.B. ein automatisches Ein- und Ausschalten der Beleuchtung programmieren oder die Beleuchtung in Ihr Smart Home integrieren. Laden Sie dazu die Magic Home Pro App im App Store oder Google Play herunter und installieren Sie diese. Befolgen Sie zur Einrichtung der App nachstehende Schritte: 1. -
Seite 25: Technische Daten & Zeichnung
Gerätebezeichnung Spülwand / Sanitärmodul Umbauset für bodenstehende Geräteklasse Keramiken zum Wand-WC Bauart selbsttragend / Aufputz Glasfront Farben schwarz / weiß MEWATEC Panzerglas / Sicherheitsglas 8 mm TECHNISCHER AUFBAU Oberfläche Rahmen Aluminium gebürstet Rahmen Aluminium 100% korrosionsbeständig Installation Schwierigkeitsgrad einfach technische Wartung und Reinigung einfach (modularer Aufbau) Keramik Kompatibilität... - Seite 26 TECHNISCHE ZEICHNUNG - MagicWall pneumatik © Wandbefestigung Bodenbefestigung Installationsanleitung...
- Seite 27 TECHNISCHE ZEICHNUNG - MagicWall pneumatik © MEWATEC MagicWall 2.0 - für bodenstehende Keramiken © Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 04/2023...
-
Seite 28: Entsorgung
ENTSORGUNG INHALTSSTOFFE Dieses Produkt ist konform mit Richtlinie 2002/95/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS, Restriction of the use of certain Hazardous Substances). Das bedeutet, dass dieses Produkt weitestgehend frei von umweltgefährdenden Substanzen wie Blei, Quecksilber, Chrom-VI-Verbin- dungen sowie Cadmium ist. -
Seite 29: Impressum
(Links) auf die von anderen Anbietern bereitgehaltenen Inhalte zu unterscheiden. Erhalten wir davon Kenntnis, dass die verlinkten Inhalte eine zivil- oder strafrechtliche Verantwortlichkeit auslösen, werden wir diese Links beseitigen. RoHS, CE MEWATEC MagicWall 2.0 - für bodenstehende Keramiken © Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 04/2023... - Seite 30 Installationsanleitung...
- Seite 31 MEWATEC MagicWall 2.0 - für bodenstehende Keramiken © Pneumatik-Aufputz-Spülsystem Copyright © MEWATEC 04/2023...
- Seite 32 MEWATEC ist eine Marke der WACOR Gruppe WACOR GmbH MEWATEC Business Park Grünauer Straße 201-209 12557 Berlin Tel. +49 (0)30 - 83 21 76 67 Fax +49 (0)30 - 83 21 76 65 www.mewatec.com DUSHLET - DAS ORIGINAL. ® V23.00.00...
