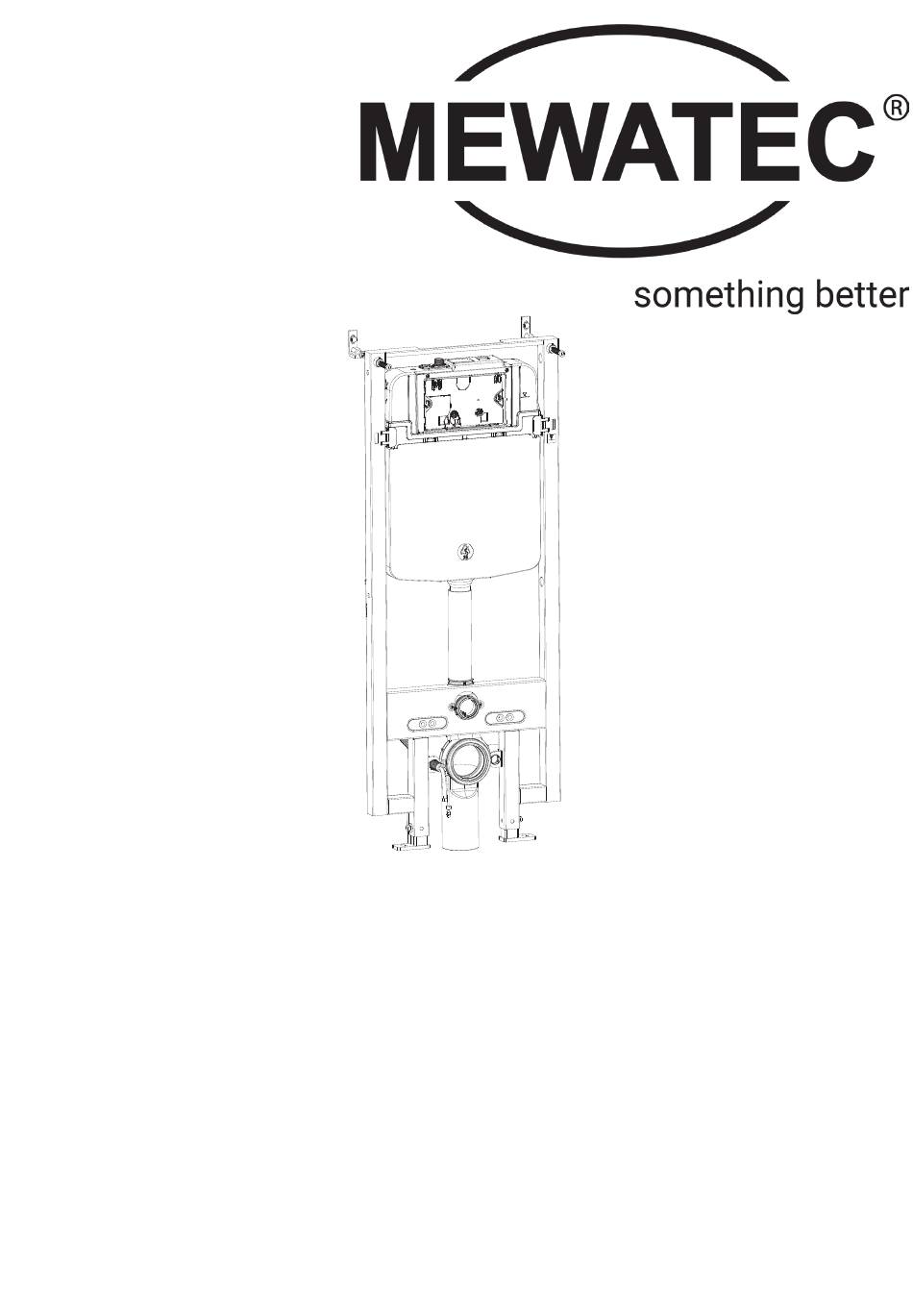

- Seite 1 INSTALLATIONSANLEITUNG MEWATEC Spülsystem Florence Pro FVW1000 Dusch-WC vorbereitet Vorwandelement/Unterputzspülkasten Florence passende Betätigungsplatten ohne Dushlet Florence: F210 passende Betätigungsplatten mit Dushlet Florence: F110, F120, F130, F140...
- Seite 2 Lieferumfang Beschreibung Schraube und Dübel Wandbefestigung Eckventil Bauschutz Schraube Bauschutz Spülrohr Spülrohrbefestigung Wasserzulauf Keramikaufnahmebolzen Staubschutz Höhenverstellbare Füße Ablaufrohr Spülauslösekabel zum Anschluss am Dusch-WC (nur in Kombination mit Dusch-WC Florence) Ablaufrohrhalter Schutzhülle für Keramikaufnahmebolzen Kabelschlauch (nur in Kombination mit Dusch-WC Florence) / Power Box 12 Volt...
- Seite 3 Abwasseroptionen: Installationswand Vorwandelement Es gibt drei verschiedene Optionen, um das Abwas- ser von der Toilette wegzuführen. Bitte installieren Sie das Vorwandelement entsprechend Ihrer Abwassersituation. Für alle drei Optionen gilt: Sollte sich das Abwasserrohr an Position A befin- den, sollte die Distanz zwischen Rohrmitte und Installationswand (W1) zwischen 70 und 100 liegen.
- Seite 4 2A. Technische Zeichnung (ohne Dusch-WC Florence) 2B. Technische Zeichnung (mit Dusch-WC Florence)
- Seite 5 3. Installation des Vorwandelements Die Wandbefestigung kann nach innen und nach außen montiert werden. : die Distanz zwischen den Bohrungen verändert sich. ACHTUNG Maß A ist abhängig davon, ob die Wandbefestigung nach innen oder außen montiert wird. Maß B beträgt 321 mm wenn Florence Dusch-WC installiert wird und 315 mm wenn kein Florence Dusch-WC installiert wird.
- Seite 6 5. Höheneinstellung des Vorwandelements Unterlegscheibe 6. Ausrichtung des Vorwandelements Wasserzufuhr Eckventil Schrauben Sie die Mutter hand- fest an. Sobald das Vorwandele- ment korrekt ausgerichter ist, ziehen Sie Mutter fest an. Ziehen Sie die Schraube handfest an. Sobald das Vorwandelement korrekt ausgerichtet ist, ziehen Sie die Schraube fest an.
- Seite 7 7A. Installation der automatischen Spülung (nur in Kombination mit Florence Dusch-WC) Dieser Arbeitsschritt entfällt, wenn Sie kein MEWATEC Dusch-WC der Florence Serie installieren. Fahren Sie in diesem Fall mit Schritt 7B fort. Halterung für Power Box Modul für automatische Spülung 1.
- Seite 8 7B. Installation der 12 Volt Power Box 2. Installieren Sie die Dichtung und verlegen Sie einen Kabalkanal 1. Entfernen Sie den Blindstopfen. zwischen Stromzufuhr und Vorwandelement. 3. Führen Sie die das Stromkabel durch den Kabelkanal in das Vorwandlement. 220 - 240 Volt Stromzufuhr 12 Volt Stromleitung...
- Seite 9 8. Installation der Stromzufuhr zum Dusch-WC (nur in Kombination mit Florence Dusch-WC) Dieser Arbeitsschritt entfällt, wenn Sie kein MEWATEC Dusch-WC der Florence Serie installieren. Fahren Sie in diesem Fall mit Schritt 9B fort. Führen Sie die Stromleitung durch den Kabelschlauch von der Verteilung bis zum Vorwandlement (s.
- Seite 10 9B. Installation des Staubschutzes Bauschutz Staubschutz Staubschutz Schutzhüllen Keramikaufnahmebolzen 10. Wandinstallation Vorwandelement Wasser- und Stromzufuhr für Dusch-WC (nur in Kombination mit Florence Dusch-WC)
- Seite 11 11. Installation der Toilette Für Dusch-WC Installation, folgen Sie bitte der Anleitung des Dusch-WCs.
- Seite 12 12. Spülsystem Schemazeichnung Füllmenge 3 L / 6 L...
