INSTALLATION KERAMIK

HINWEIS: Das Abwasserrohr muss nur bei der Verwendung der Abfluss-Varianten B und C gekürzt werden
(s. Seite 7). Wenn Sie die Variante A verwenden, können Sie das Abwasserrohr direkt durch die MagicWall
in den Wandabfluss stecken, ohne es zu kürzen.

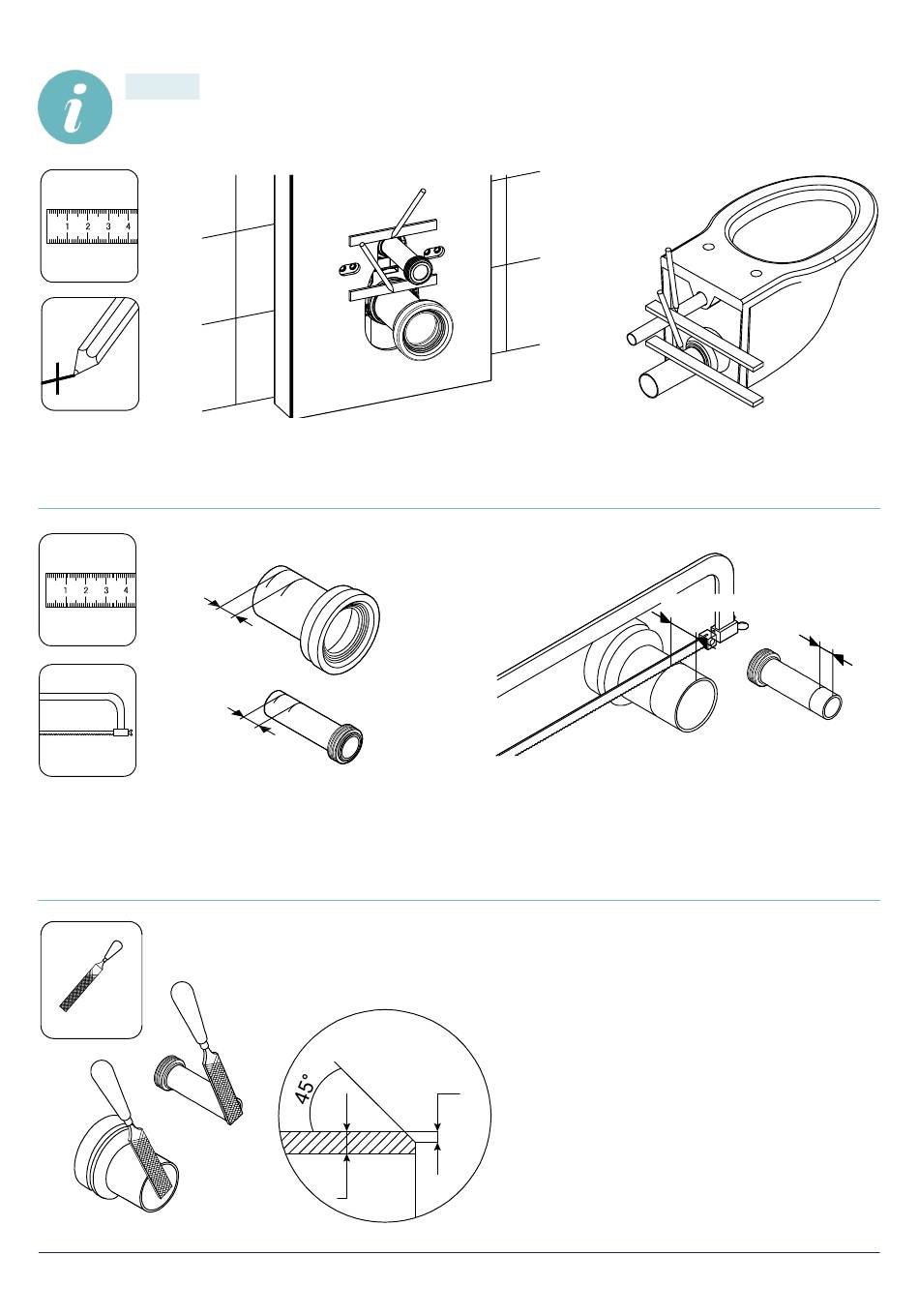

Stecken Sie die Anschlussstutzen Zu- und Ablaufrohr in die jeweilige Position in der Wand und markieren Sie diese bün-
dig zur Wand. Setzen Sie nun die Anschlussstutzen in die Keramik und markieren diese auch hier bündig zur Keramik.
L
Kürzen Sie nun die Anschlussstutzen Zu- und Ablaufrohr an der jeweiligen Markierung.
MEWATEC MagicWall Spülwand
©
Copyright © MEWATEC 08/2020
2
L
1
Beachten Sie, dass Sie bei der Markierung L1 6mm hinzurechnen.
Bei der Markierung zu L2 rechnen Sie bitte 3mm hinzu.
C
Feilen Sie den abgesägten Rand beider Rohre in
C/2
einen 45° Winkel.
L +3mm
L +6mm
2
1
