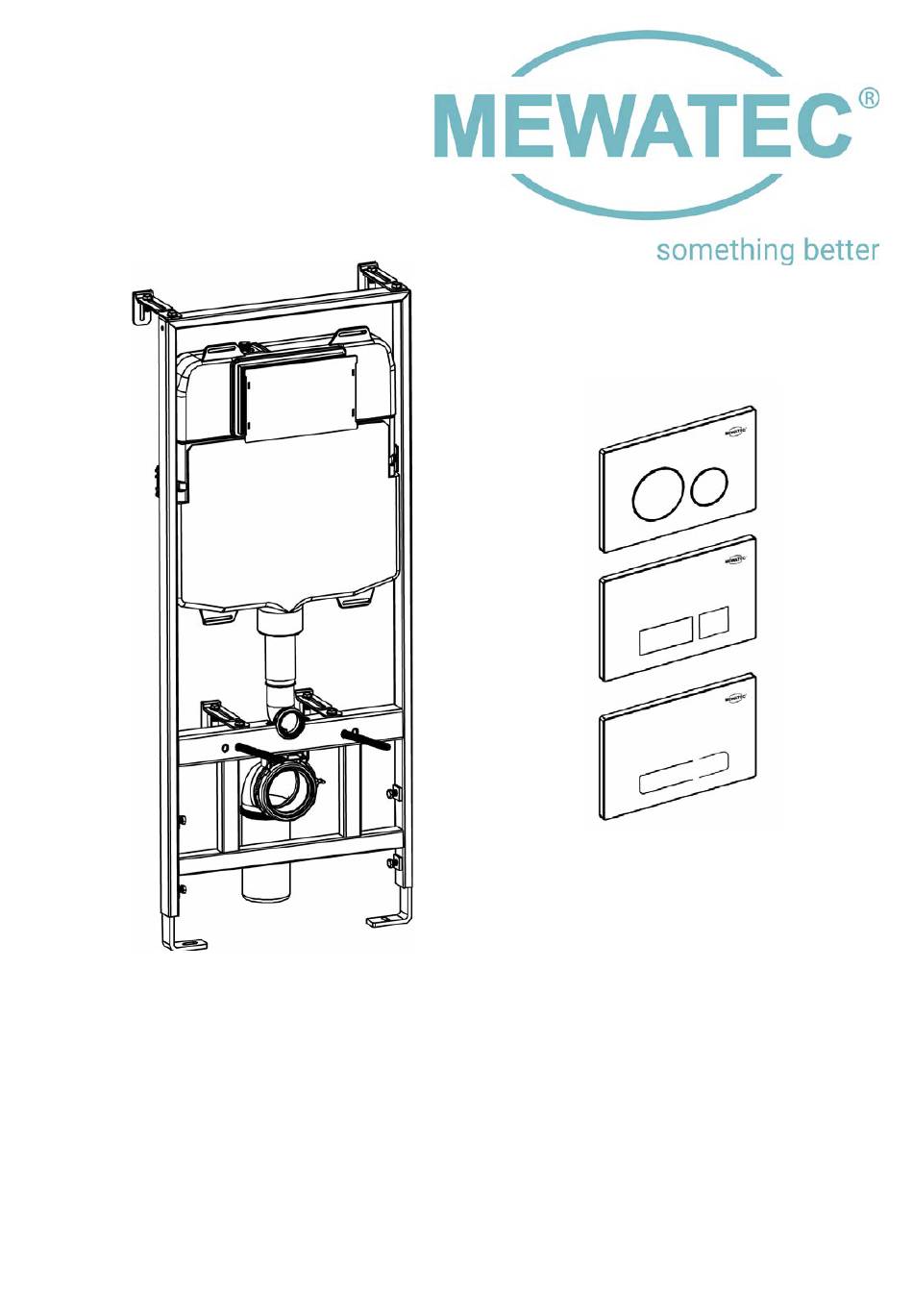

- Seite 1 INSTALLATIONSANLEITUNG MEWATEC Spülsystem SlimFix © Dusch-WC vorbereitet Vorwandelement/Unterputzspülkasten SlimFix base © Betätigungsplatte SlimFix plate © Ein gutes Gefühl Tag für Tag.
- Seite 2 Vielen Dank, dass Sie sich für ein MEWATEC Spülsystem entschieden haben. Installationsanleitung...
-
Seite 3: Inhaltsverzeichnis
INSTALLATION - BETÄTIGUNGSPLATTE SlimFix plate round/edge (Tasten) © SlimFix plate touch (Sensor) © EINSTELLUNGEN & WARTUNG Füllmenge & Wasserstop Spülmenge & Dichtung TECHNISCHE DATEN & ZEICHNUNG FEHLERBEHEBUNG IMPRESSUM MEWATEC Spülsystem SlimFix : Vorwandelement / Betätigungsplatten © Copyright © MEWATEC 11/2021... -
Seite 4: Allgemeine Angaben
Sie zugänglichen Ort auf. PFLEGE Ihr neuer Unterputzspülkasten SlimFix base bedarf keiner spezifischen Pflege, außer der im Abschnitt WARTUNG be- schriebenen Maßnahmen. Die SlimFix plate Betätigungsplatte sollten Sie regelmäßig mit einem weichen feuchten Tuch abwischen. Verwenden Sie keine Reingungsmittel, um Beschädigung des Oberflächenmaterials zu verhindern. -
Seite 5: Entsorgung
Endkunden haben die Möglichkeit, die Verpackung ausreichend frankiert an uns zurückzusenden. Die Ver- packungen werden von uns gemäß der Bestimmungen der Verpackungsverordnung entsorgt bzw. einer stofflichen Verwertung zugeführt. MEWATEC Spülsystem SlimFix : Vorwandelement / Betätigungsplatten © Copyright © MEWATEC 11/2021... -
Seite 6: Produktbeschreibung
PRODUKTBESCHREIBUNG Das MEWATEC SlimFix Spülsystem, bestehend aus Vorwandelement und Betätigungsplatte, ist der perfekte Begleiter © für die MEWATEC Dusch-WCs. Denn durch seine Dusch-WC Vorbereitung kann jederzeit ein solches installiert werden. Eine Auswahl verschiedener Dusch-WC Modelle finden Sie auf www.mewatec.com. LIEFERUMFANG... -
Seite 7: Benötigtes Werkzeug
BENÖTIGTES WERKZEUG Maßband /Zollstock Stift Schraubendreher Schraubendreher Kreuzschlitz Schlitz Bohrmaschine Steinbohrer 10mm Cuttermesser Seitenschneider Schraubenschlüssel Wasserwaage 13mm MEWATEC Spülsystem SlimFix : Vorwandelement / Betätigungsplatten © Copyright © MEWATEC 11/2021... -
Seite 8: Installation - Vorwandelement
INSTALLATION - Vorwandelement Je nach vorhandenem Ablaufrohr, benötigen Sie lediglich den Ablaufbogen mit Ø90mm oder zusätzlich den Adapter, um auf Ø110mm zu erweitern. Installieren Sie diese wie folgt: Beachten Sie die Positionierung des Ablaufbogens. Justieren Sie ihn im passenden Winkel zum gegebenen Ablaufrohr und befestigen ihn mit Hilfe der Klemme. -
Seite 9: Rahmen
RAHMEN *Oberkante Fertigfußboden Befestigen Sie den Rahmen an Wand und Boden. Passen Sie die Höhe und den Abstand zur Wand entsprechend an. Kontrollieren Sie mit der Wasserwaage. MEWATEC Spülsystem SlimFix : Vorwandelement / Betätigungsplatten © Copyright © MEWATEC 11/2021... -
Seite 10: Wasser- & Stromanschluss
Das Absperrventil ist bereits vormontiert. Hier können Sie nun direkt den Wasserzulauf für die Spülung montieren oder - unsere Empfehlung - ein T-Stück einsetzen, um einen optionalen Dusch-WC Anschluss direkt mit zu installieren. Das Dusch-WC Anschluss-Set ist im Lieferumfang Ihres MEWATEC Dusch-WCs enthalten. Zudem können Sie es bei Bedarf separat über erwerben. -
Seite 11: Vorbereitung Keramikaufnahme
Stellen Sie nun die Trocken- bauwand inklusive der Flie- sen und beachten dabei den Mindestabstand von 3mm zwischen finaler Wand und Staubschutzstopfen sowie Keramikaufnahme-Schutz- hüllen. VARIANTE 01 VARIANTE 02 MEWATEC Spülsystem SlimFix : Vorwandelement / Betätigungsplatten © Copyright © MEWATEC 11/2021... -
Seite 12: Installation - Keramik
INSTALLATION - Keramik Für die Installation Ihrer (Dusch-WC) Keramik richten Sie sich bitte nach der Ihrem Produkt entsprechend beiliegenden Anleitung. Haben Sie eine MEWATEC Keramik finden Sie diese auch online unter www.mewatec.com/downloads INSTALLATION - Betätigungsplatte round/edge (Tasten) Schneiden Sie den Schutzkasten plan mit den Fliesen ab und verankern Sie die Rahmen-Abstandshalter. Schrauben Sie nun den Rahmen an. - Seite 13 Sie die entsprechende Spülung in Gang setzen. Wenn die Batterien leer sind, können Sie mit Hilfe der Notbedienung die Spülung betätigen, bis Sie neue Batterien eingelegt haben. MEWATEC Spülsystem SlimFix : Vorwandelement / Betätigungsplatten © Copyright © MEWATEC 11/2021...
-
Seite 14: Einstellungen & Wartung
EINSTELLUNGEN & WARTUNG Um Einstellungen und Wartungen vorzunehmen, müssen Sie zunächst die Pneumatikeinheit entfernen und die Ver- bindung zwischen dem Druckschlauch und dem Absperrventil bzw. T-Stück lösen. Drehen Sie hierfür immer zuerst das Absperrventil zu. FÜLLMENGE EINSTELLEN UND WASSERSTOP REINIGEN Entnehmen Sie nun das Füllventil, indem Sie die Klammern zusammendrücken und das Füllventil nach oben herausziehen. -
Seite 15: Spülmenge Einstellen Und Dichtung Reinigen
Drehen Sie die Abdeckung um 90° gegen den Uhrzeigersinn, um die Kappe zu lösen. Entfernen Sie die Abdeckung, die Unterlegscheibe und die Dichtung, um sie unter fließendem Wasser zu reinigen oder sie gegebenenfalls zu ersetzen. MEWATEC Spülsystem SlimFix : Vorwandelement / Betätigungsplatten ©... -
Seite 16: Technische Daten & Zeichnung
Service Garantie 24 Stunden MEWATEC garantiert im Servicefall an Werktagen innerhalb von 24 Stunden Geräte zu reparieren bzw. wieder instand zu setzen. Geräte, welche beim MEWATEC Werksservice eingehen, verlassen spätestens nach 24 Stunden wieder die Servicewerkstätten. Ausnahmen sind lediglich Langzeittests und unspezifizierte Fehlerbeschreibungen. - Seite 17 52~80 ½“ Ø90 140/160 52~80 ½“ Ø110 150/170 MEWATEC Spülsystem SlimFix : Vorwandelement / Betätigungsplatten © Copyright © MEWATEC 11/2021...
-
Seite 18: Fehlerbehebung
Pneumatikschläuchen und nicht aufgebaut werden. Betätigungsplatte. Die Spülung wird nicht ausgelöst. Öffnen Sie die Glasfront der Betätigungsplat- Die Batterien sind leer te und drücken Sie den Notbedienungsknopf. (nur bei SlimFix plate touch). © Wechseln Sie außerdem die Batterien Installationsanleitung... -
Seite 19: Impressum
(Links) auf die von anderen Anbietern bereitgehaltenen Inhalte zu unterscheiden. Erhalten wir davon Kenntnis, dass die verlinkten Inhalte eine zivil- oder strafrechtliche Verantwortlichkeit auslösen, werden wir diese Links beseitigen. Dieses Produkt erfüllt alle CE Kriterien. MEWATEC Spülsystem SlimFix : Vorwandelement / Betätigungsplatten ©... - Seite 20 MEWATEC ist eine Marke der WACOR Gruppe WACOR GmbH MEWATEC Business Park Grünauer Straße 201-209 12557 Berlin Tel. +49 (0)30 - 83 21 76 67 Fax +49 (0)30 - 83 21 76 65 www.mewatec.com DUSHLET - DAS ORIGINAL. ® V22.01.00...
