2. Verwijder de elektrische afdekking van de buitenunit. Als
er geen afdekkapje op de buitenunit zit, verwijder dan de
bouten van het onderhoudsbord en verwijder het
beschermplaatje.
3. Sluit de u-stekkers aan op de aansluitklemmen. Zorg ervoor
dat de draadkleuren/-labels overeenkomen met de labels op
het klemmenblok. Schroef de u-stekker van elke draad
stevig vast aan de overeenkomstige klem.
4. Klem de kabel vast met de kabelklem.
5. Isoleer ongebruikte draden met elektrische tape. Houd ze
uit de buurt van elektrische of metalen onderdelen.
6. Plaats het deksel van de elektrische schakelkast weer terug.

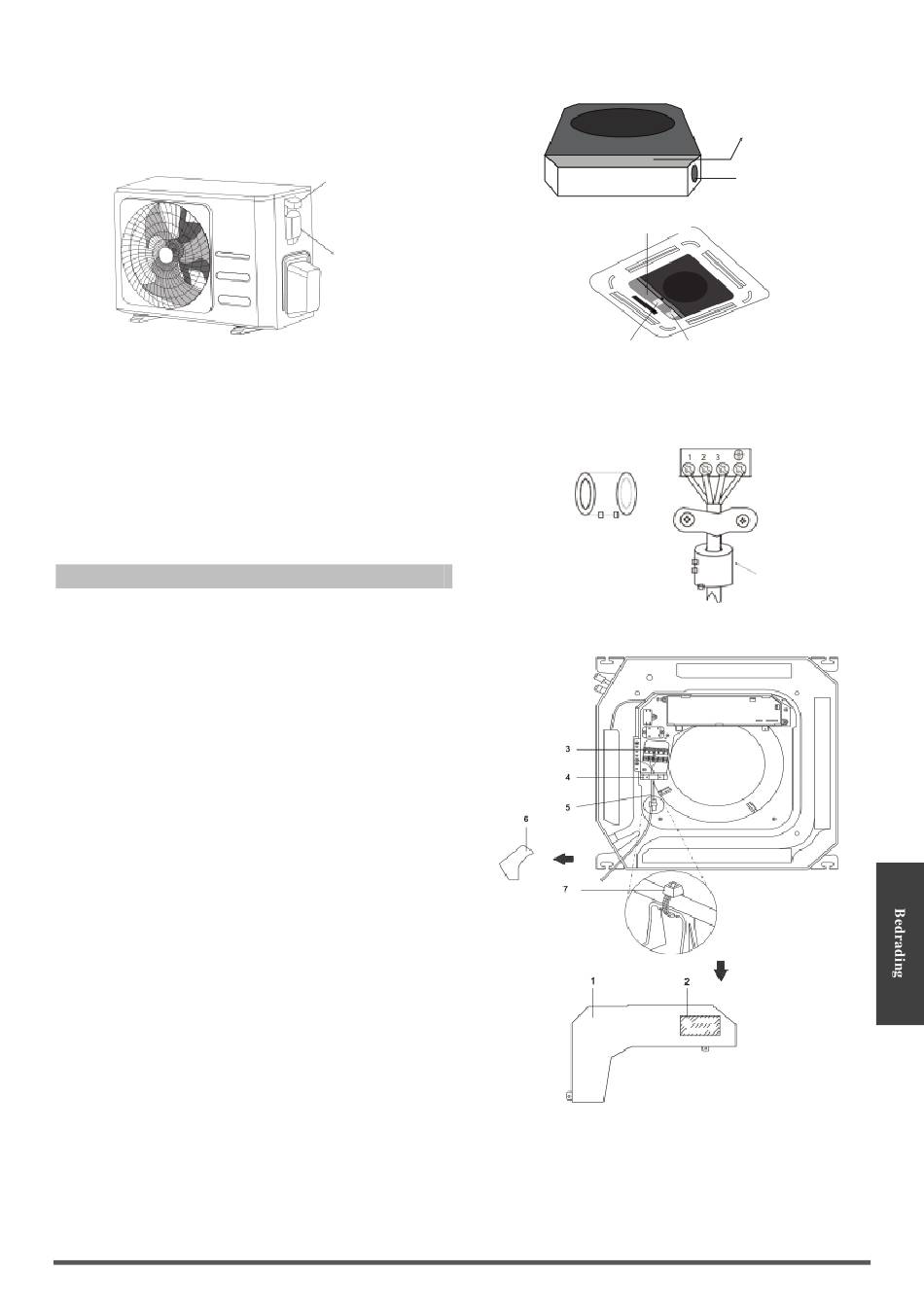

Bedrading van de binnenunit
1. Bereid de kabel voor op aansluiting
a. Strip de rubberen
draadstrippers aan
signaalkabel om ongeveer 15 cm (5,9") van de draad
te onthullen.
b. Strip de isolatie van de uiteinden van de draden.
c. Krimp de u-stekkers
draadkrimper aan de uiteinden van de draden.
2. Open het voorpaneel van de binnenunit. Verwijder met een
schroevendraaier het deksel van de elektrische schakelkast
van uw binnenunit.
3. Haal de voedingskabel en de signaalkabel door de
draaduitgang.
4. Sluit de u-stekkers aan op de aansluitingen.
Zorg ervoor dat de draadkleuren/labels overeenkomen met
de labels op het klemmenblok. Schroef de u-stekker van
elke draad stevig vast aan de overeenkomstige klem. Zie
het serienummer en het aansluitschema op het deksel van
de elektrische schakelkast.
Afdekkapje
Schroef
mantel met behulp van
beide uiteinden van de
met behulp van een
Superslimme modellen
Besturingskast
Bedradingsdiagram
Magnetische ring (indien meegeleverd en verpakt met de
accessoires)
Compacte modellen
1
2
3
4
5
6
7
Besturingskast
Draaduitgang
Aansluitschema
Voer de riem door het
gat van
magnetische ring om
hem aan de kabel te
bevestigen.
Deksel van de bedieningskast
Bedradingsschema-etiket
Voedingsklemmenblok
Klem voor bedrading
Bedrading tussen de eenheden
Plastic hoes
Klem (veldaanvoer)
