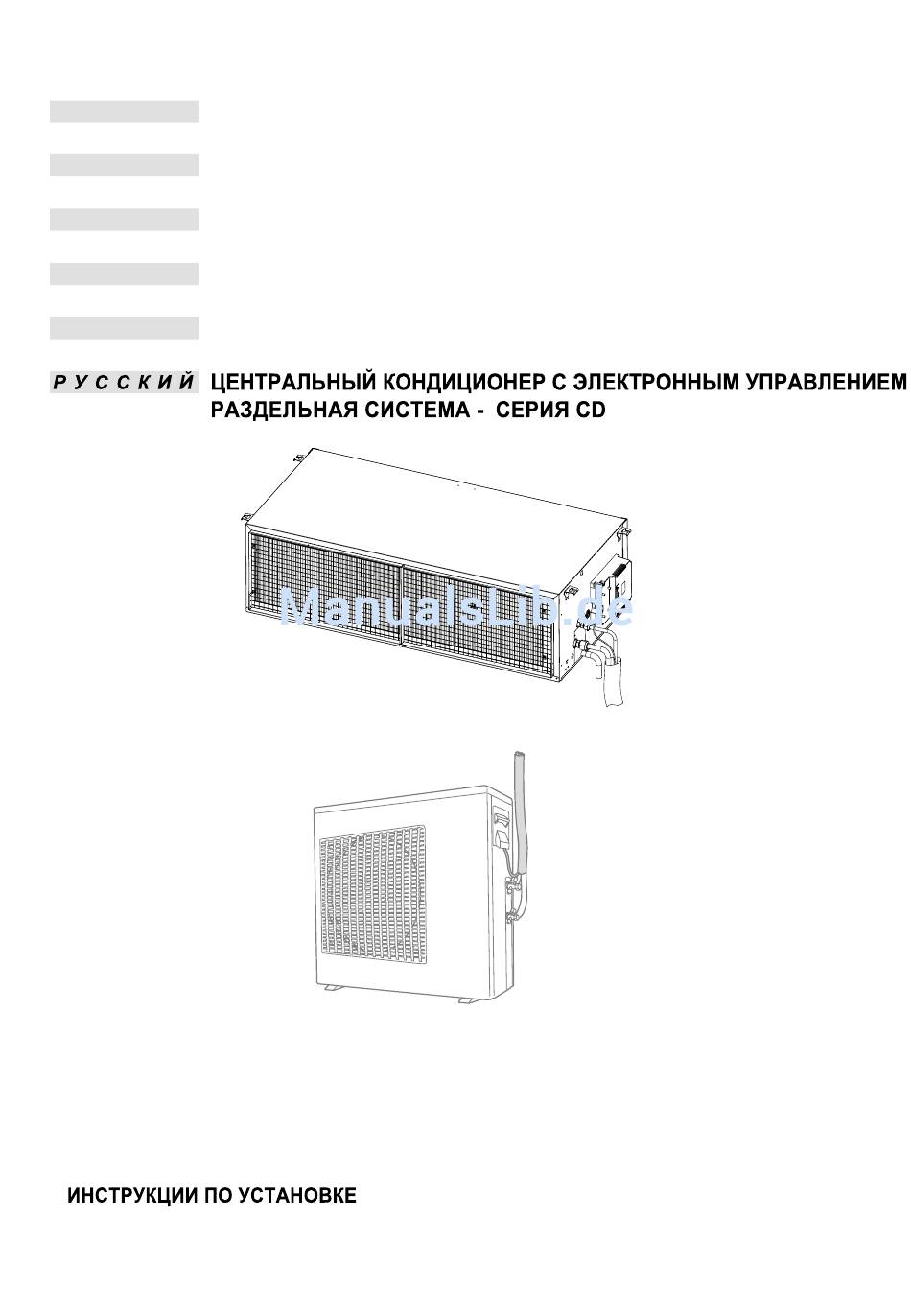

CLIMATISEUR CENTRAL AVEC CONTRÔLE ÉLECTRONIQUE
F R A N Ç A I S
SPLIT SYSTÈME - SÉRIE CD
CENTRAL AIR CONDITIONER WITH ELECTRONIC CONTROL
E N G L I S H
SPLIT SYSTEM - SERIES CD
ZENTRALKLIMAANLAGE MIT ELEKTRONISCHER BEDIENUNG
D E U T S C H
SPLITSYSTEM - SERIE CD
AIRE ACONDICIONADO CENTRAL CON CONTROL ELECTRÓNICO
E S P A Ñ O L
SISTEMA DE DOS BLOQUES - SERIE CD
I T A L I A N O
CLIMATIZZATORE CENTRALIZZATO A CONTROLLO ELETTRONICO
SISTEMA SPLIT - SERIE CD
INSTRUCTIONS POUR L'INSTALLATION
INSTALLATION INSTRUCTIONS
AUFSTELLUNGSANLEITUNG
INSTRUCCIONES DE INSTALACIÓN
MANUALE PER L'INSTALLAZIONE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Airwell CD serie
Inhaltszusammenfassung für Airwell CD serie
- Seite 1 CLIMATISEUR CENTRAL AVEC CONTRÔLE ÉLECTRONIQUE F R A N Ç A I S SPLIT SYSTÈME - SÉRIE CD CENTRAL AIR CONDITIONER WITH ELECTRONIC CONTROL E N G L I S H SPLIT SYSTEM - SERIES CD ZENTRALKLIMAANLAGE MIT ELEKTRONISCHER BEDIENUNG D E U T S C H SPLITSYSTEM - SERIE CD AIRE ACONDICIONADO CENTRAL CON CONTROL ELECTRÓNICO...
-
Seite 2: Zentralklimaanlage Mit Elektronischer Bedienung
ZENTRALKLIMAANLAGE MIT ELEKTRONISCHER BEDIENUNG SPLIT-SYSTEM SERIE CD MONTAGEANLEITUNG... -
Seite 3: Inhaltsverzeichnis
Die ersten Schritte. . . ACHTUNG 1. Wahl des Standortes für die Einheiten. L I S T E B E N Ö T I G T E R W E R K Z E U G E 1. Schraubenzieher 7. Messer 15. -
Seite 4: Änderungen
Änderungen Montage-/Servicewerkzeuge für R410A Manometerbatterie Da hoher Arbeitsdruck herrscht ist es nicht möglich, ihn mittels herkömmlicher Messgeräte zu messen. Um zu verhindern, das ein anderes Kühlmittel geladen wird, wurden die Durchmesser der Anschlussstellen geändert. Füllschlauch Um den Druckwiderstand zu erhöhen, wurden die Schlauchmaterialien und Anschlussstellen geändert (nach 1/2 UNF 20 Gewindegänge je Zoll). -
Seite 5: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Inneneinheit Flüssigkeitsleitung Anschlusskabel Absaugleitung Außeneinheit Anschlusskabel Saugventil Flüssigkeitsventil MAXIMALE LEITUNGSLÄNGEN UND -HÖHEN NOMINAL- O-ROHRE. D LÄNGE (A) HÖHE (B) KAPAZITÄT 17.0 kW 1/2" - 7/8" EXTERNER STATISCHER DRUCK Die Inneneinheit kann auch niedriger als die Außeneinheit NOMINAL- NOMINAL MIN-MA montiert werden. -
Seite 6: Allgemeine Vorsichtsmaßnahmen
ALLGEMEINE VORSICHTSMAßNAHMEN Gasrohre nach der Montage nicht Beim Biegen der Rohrleitungen Mutter von Gasrohren nicht lösen. ein Biegewerkzeug verwenden. unabgedeckt lassen. Ölscheider für Einheiten bis zu 5 kw. Die Inneneinheit möglichst nicht in Das Beugen von Leitungen Für den Fall dass die Außeneinheit die Nähe von Wasser- oder vermeiden und Leitungen niedriger angebracht ist, als die... -
Seite 7: Standort Der Einheit
STANDORT DER EINHEIT Bei der Auswahl eines Standortes für die Inneneinheit: ABMESSUNGEN DER EINHEIT 1435 1390 1305 1350 ZUGRIFF AUF EINHEIT 500m 50m m INSTALLATION DER EINHEIT WICHTIG:... -
Seite 8: Außeneinheit
AUSSENEINHEIT ABMESSUNGEN DER EINHEIT FREIRAUM UM DIE EINHEIT HERUM 5 CM 5 CM 25 CM 1 0 0 NOMINAL- KAPAZITÄT 17.0 kW 1250 ENTSORGUNG VON ABFLUSSWASSER DER AUßENEINHEIT Werden mehrere Außeneinheiten montiert, ist der Luftstrom um die Einheiten herum zu berücksichtigen. Dazu sollten die Angaben zu Rückseite an Vorderseite an Vorderseite... -
Seite 9: Leitungsanschlüsse
LEITUNGSANSCHLÜSSE LEITUNGEN SCHNEIDEN UND BÖRDELN 1. Für das Schneiden der Leitungen Rohrschneider verwenden. Ausschneiden 2. Grate mittels einer Ahle entfernen. Werden Grate nicht Ungleichmäßige entfernt, können Gaslecks entstehen! beschädigt Dicke Leitungen mit dem Rand nach unten halten, um zu vermeiden, dass Metallstaub in die Leitungen Kupferleitung eindringt. -
Seite 10: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE E L E K T R O S P E Z I F I K A T I O N E N STROMVERSORGUNG 400V/50Hz/3PH NOMINAL ÜBERLAST STROMVER STROMVER Elektrische Installationen und Anschlüsse KAPAZITÄT SCHALTER SORGUNGSKABEL SORGUNGSSEITE sollten von einem qualifizierten Elektriker 17.0 kW 3 x 20 A 5 x 2,5 mm... -
Seite 11: Wahl Der Montagestelle
ELEKTRISCHE ANSCHLÜSSE Montageanleitung für den Raumthermostat - Optional Liste der mitgelieferten Bestandteile Artikel ANZ. Thermostatkasten Abschirmkabel Schrauben Stecker Wahl der Montagestelle: • Fern von Zugluft • Nicht in direkter Sonnenbestrahlung • Durchschnittshöhe – 1.5 m über dem Fußboden • Fern von jeglicher Wärmequelle Abbildung 1 1. -
Seite 12: Anzeige- Und Steuerungseinheit
ANZEIGE- UND STEUERUNGSEINHEIT STANDORTKRITERIEN Es wird emfohlen, die Anzeige- und Steuerungseinheit in Deckennähe an einem zentralen und neutralen Bereich zu installieren, an dem typische Raumbedingungen herrschen. Zudem sollte auch der ästhetische Aspekt berücksichtigt werden. Die Anzeige- und Steuerungseinheit ist über ein Kommunikationskabel an die Hautpsteuerungskonsole an der Klimaanlage angeschlossen (die Inneneinheit). -
Seite 13: Teile Prüfen
ABFLUSS PRÜFEN LEISTUNGSAUSWERTUNG Wasser in das Styroportablett des Die Einheit fünfzehn Minuten oder länger im Kühlbetrieb laufen lassen. Sicherstellen, dass Wasser aus dem Ab ussschlauch der Inneneinheit Temperatur der eintretenden und der austretenden Luft messen. Sicherstellen, dass der Unterschied zwischen der Eintrittstemperatur und der Austrittstemperatur über 8°C liegt. -
Seite 14: Luftfilterreinigung
LUFTFILTERREINIGUNG Lösen Sie zwei Schrauben und entfernen Sie eine Luftfilterhalterung. Ziehen Sie den Luftfilter zur Behandlung herunter. Vorsicht! Die Klimaanlage sollte nicht in Betrieb gesetzt werden, ohne die Filter vorher eingesetzt zu haben!
