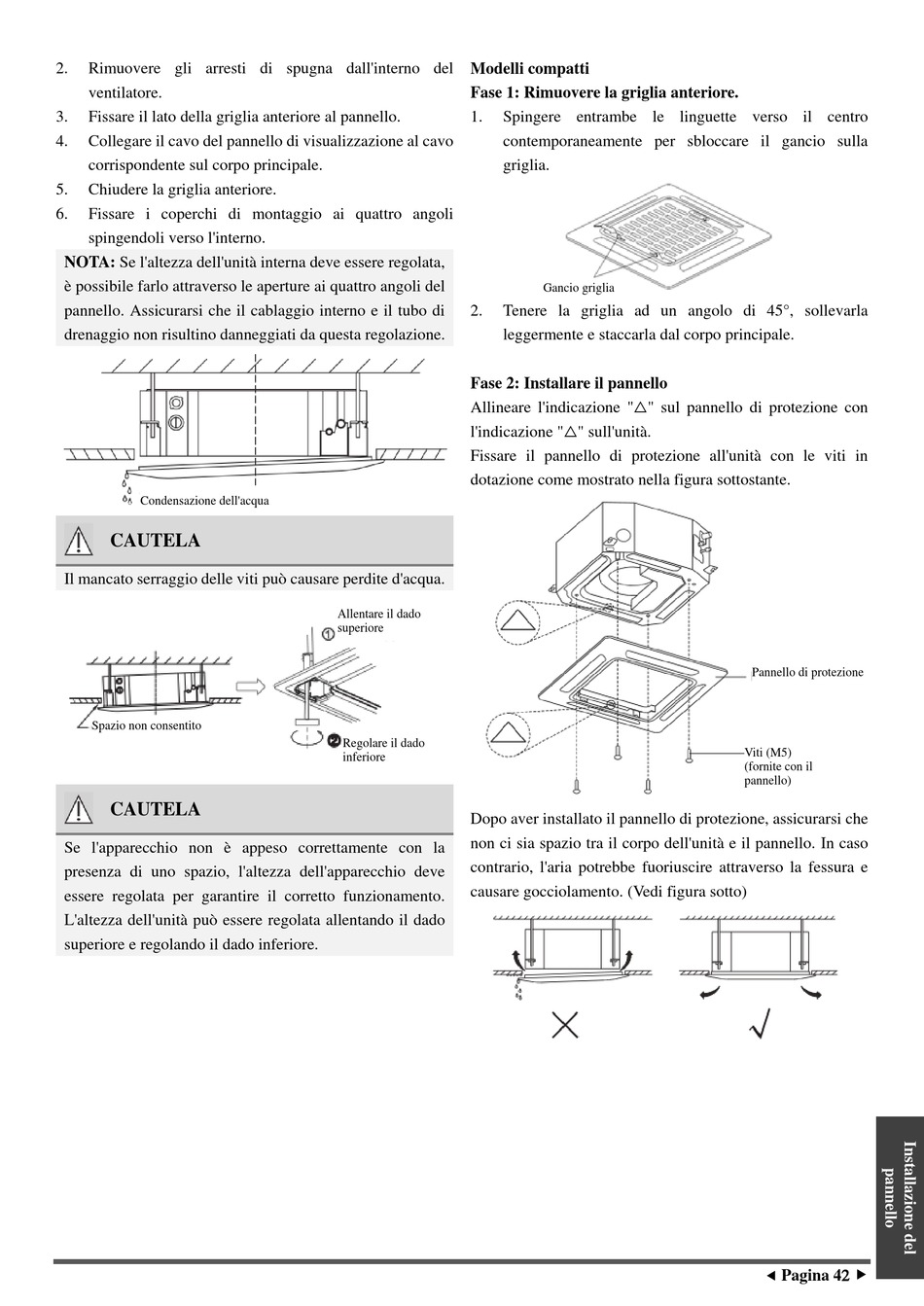

Airwell CDMX-035N-09M25 Betriebs Und Installationsanleitung Seite 173

2. Rimuovere gli arresti di spugna dall'interno del
ventilatore.
3. Fissare il lato della griglia anteriore al pannello.
4. Collegare il cavo del pannello di visualizzazione al cavo
corrispondente sul corpo principale.
5. Chiudere la griglia anteriore.
6. Fissare i coperchi di montaggio ai quattro angoli
spingendoli verso l'interno.
NOTA: Se l'altezza dell'unità interna deve essere regolata,
è possibile farlo attraverso le aperture ai quattro angoli del
pannello. Assicurarsi che il cablaggio interno e il tubo di
drenaggio non risultino danneggiati da questa regolazione.
Condensazione dell'acqua
CAUTELA
Il mancato serraggio delle viti può causare perdite d'acqua.
Spazio non consentito
CAUTELA
Se l'apparecchio non è appeso correttamente con la
presenza di uno spazio, l'altezza dell'apparecchio deve
essere regolata per garantire il corretto funzionamento.
L'altezza dell'unità può essere regolata allentando il dado
superiore e regolando il dado inferiore.
Modelli compatti
Fase 1: Rimuovere la griglia anteriore.
1. Spingere entrambe le linguette verso il centro
contemporaneamente per sbloccare il gancio sulla
griglia.
2. Tenere la griglia ad un angolo di 45° , sollevarla
leggermente e staccarla dal corpo principale.
Fase 2: Installare il pannello
Allineare l'indicazione "△" sul pannello di protezione con
l'indicazione "△" sull'unità .
Fissare il pannello di protezione all'unità con le viti in
dotazione come mostrato nella figura sottostante.
Allentare il dado
superiore
Regolare il dado
inferiore
Dopo aver installato il pannello di protezione, assicurarsi che
non ci sia spazio tra il corpo dell'unità e il pannello. In caso
contrario, l'aria potrebbe fuoriuscire attraverso la fessura e
causare gocciolamento. (Vedi figura sotto)
Gancio griglia
Pannello di protezione
Viti (M5)
(fornite con il
pannello)
