4 - TECHNISCHE DATEN JONIX minimate basic

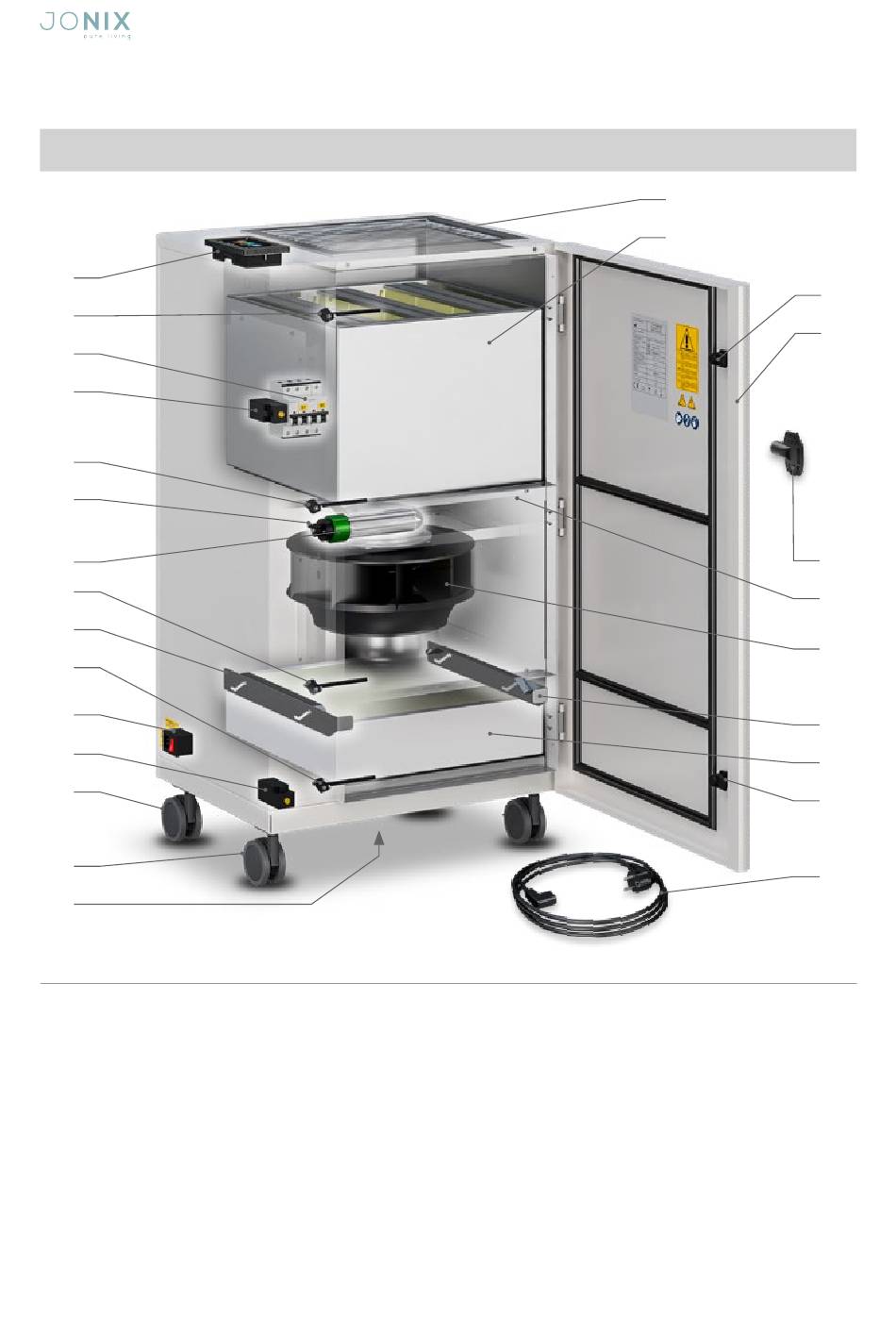

Abb. 1
1
5
10
11
5
18
19
5
9
5
2
11
4
4
17

4.1 - KOMPONENTENBESCHREIBUNG JONIX minimate basic

1 Touchscreen-Display
2 Steckdose mit Schalter
3 Netzkabel
4 Lenkräder mit Bremse
5 Druckanschlüsse
6 Verriegelungen der Frontplatte für den Wartungszugang
7 Schlüssel für den Zugang zur Frontplatte
8 Zugangstür für die Wartung
9 Filterbefestigungsbügel
10 Wärmeschutzschalter zum Abschalten der Lüfter-
stromversorgung (Q1) und der Hilfsstromversorgung
(Q2).
14 - 64
m i n i m at e b a s i c
11 Schalter zum Öffnen der Zugangstür für
Wartungsarbeiten
12 Abgabegitter mit verstellbaren Lamellen
13 Absolutfilter H13 oder H14
14 Radialventilator
15 Frontplatte für den Zugang zum Lüfter
16 Feiner Partikelfilter F7
17 Unteres Ansauggitter
18 Nr. 1 Erdungshalterung der Ionisations-
röhre
19 Nr. 1 Ionisationsröhre zur Desinfektion der
internen Elemente des Geräts
12
13
6
8
7
15
14
9
16
6
3
