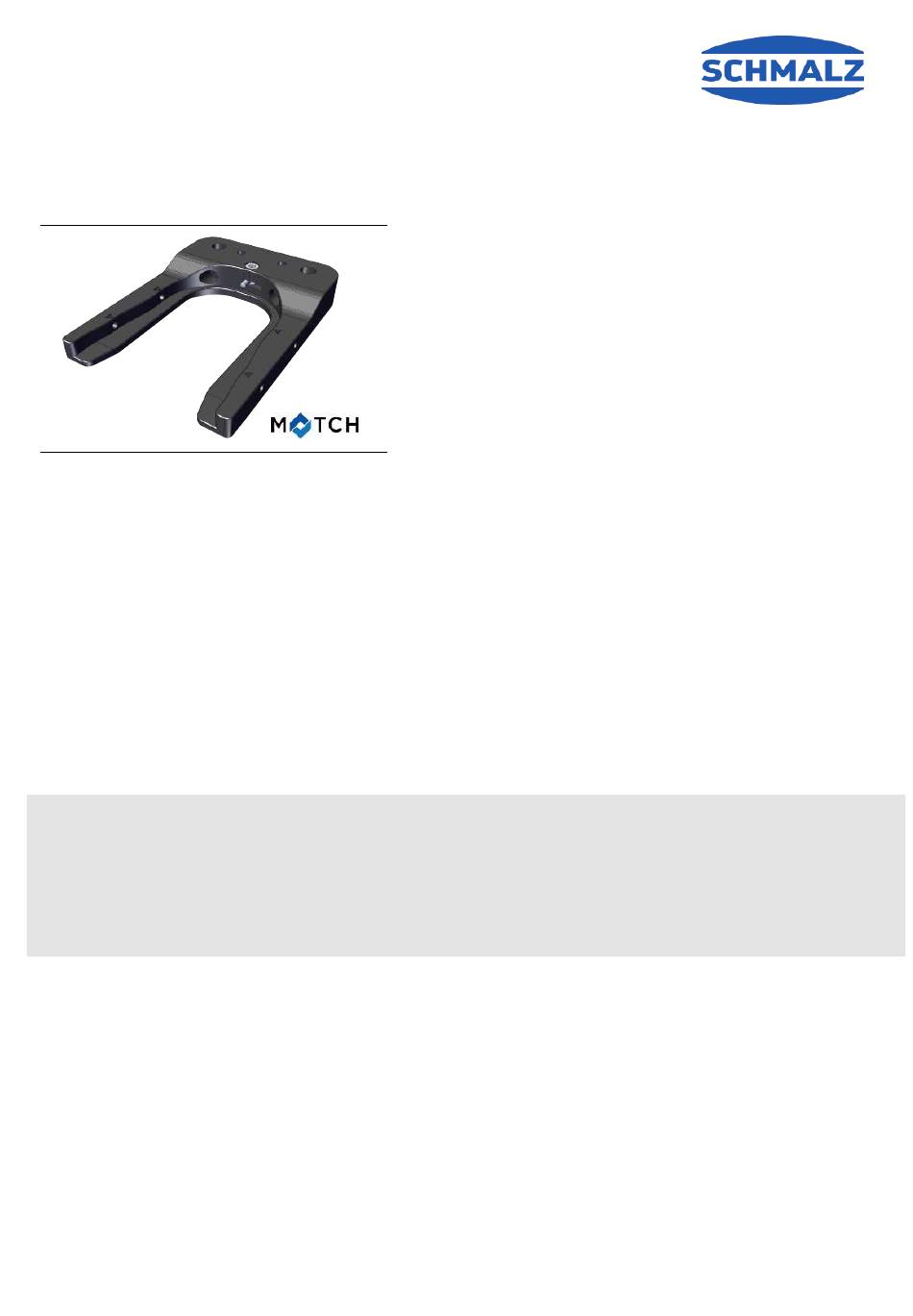

schmalz MATCH Montageanleitung
Ablagestation
Inhaltsverzeichnis
Quicklinks
Ablagestation MATCH
Montageanleitung
Hinweis
Die Montageanleitung wurde in deutscher Sprache erstellt. Für künftige Verwendung aufbewahren. Technische
Änderungen, Druckfehler und Irrtümer vorbehalten.
Herausgeber
© J. Schmalz GmbH, 06/21
Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma
J. Schmalz GmbH. Eine Vervielfältigung des Werkes oder von Teilen dieses Werkes ist nur in den Grenzen der
gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Eine Abänderung oder Kürzung des Werkes ist
ohne ausdrückliche schriftliche Zustimmung der Firma J. Schmalz GmbH untersagt.
J. Schmalz GmbH · Johannes-Schmalz-Str. 1 · D-72293 Glatten · T: +49 7443 2403-0
schmalz@schmalz.de
DE · 30.30.01.02781 · 00 · 06/21
Inhaltsverzeichnis
Verwandte Anleitungen für schmalz MATCH
Inhaltszusammenfassung für schmalz MATCH
- Seite 1 Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma J. Schmalz GmbH. Eine Vervielfältigung des Werkes oder von Teilen dieses Werkes ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Eine Abänderung oder Kürzung des Werkes ist ohne ausdrückliche schriftliche Zustimmung der Firma J. Schmalz GmbH untersagt.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Wichtige Informationen .......................... 3 Hinweis zum Umgang mit diesem Dokument ................... 3 Die Technische Dokumentation ist Teil des Produkts ............... 3 Typenschild ............................ 3 Warnhinweise in diesem Dokument .................... 3 Symbole.............................. 4 2 Grundlegende Sicherheitshinweise....................... 4 Bestimmungsgemäße Verwendung .................... 4 Nicht bestimmungsgemäße Verwendung .................. -
Seite 3: Wichtige Informationen
ð Bei Missachtung der Hinweise in dieser Montageanleitung kann es zu Verletzungen kommen! ð Für Schäden und Betriebsstörungen, die aus der Nichtbeachtung der Hinweise resultieren, übernimmt Schmalz keine Haftung. Wenn Sie nach dem Lesen der Technischen Dokumentation noch Fragen haben, wenden Sie sich an den Schmalz- Service unter: www.schmalz.com/services 1.3 ... -
Seite 4: Symbole
Das Produkt: • wird an industriellen Maschinen montiert und dient zur Aufnahme von Werkzeugen, • ist ausschließlich für das Ablegen von Losteilen der Serie MATCH mit oder ohne Werkzeug konzipiert, • darf mit maximal 5 kg belastet werden und •... -
Seite 5: Produktbeschreibung
3 Produktbeschreibung 3.1 Produktaufbau Bei dem Produkt handelt sich um eine Ablagestation nach DIN ISO 13849-1. Die grundlegenden und bewährten Sicherheitsprinzipien aus der DIN EN 13849-1 können nur eingehalten werden, wenn die Originalteile von Schmalz verwendet werden. Anschlag Ablagestation Befestigung und Positionierung 6x Befestigung Sensoren 4x (Sensoren optional) 3.2 ... -
Seite 6: Schaltbild Sensorik
Greifer Schnellwechselsystem RMQC MATCH Losteil Connect LED Sensor Ablageposition (Losteil vorhanden), optional Schnellwechselsystem RMQC MATCH Festteil Ablagestation MATCH Verriegelung Sensor Prüfposition (Verriegelung ausge- fahren) 2x, optional 3.2.2 Schaltbild Sensorik Anschluss Sensorstecker M8 3-Pin: Schaltzeichen für Sensor in Ablageposition Serienschaltung von zwei Sensoren in Prüfposition... -
Seite 7: Einstellung Sensor "Prüfposition
3.2.3 Einstellung Sensor "Prüfposition" 1. Das am Festteil verriegelte Losteil mit dessen Markierungen auf den Verriegelungselementen auf die Position der vorderen Markierungen der Ablagestation bringen. 2. Die Sensoren (8) soweit eindrehen, bis sie ein Signal ausgeben. 3. Die Sensoren (8) an dieser Position befestigen. 4. -
Seite 8: Lieferung Prüfen
• Festigkeitsklasse der Montageschrauben: ≥ 8.8 (DIN EN ISO 4762) • Schmalz empfiehlt die zulässige Belastbarkeit der benötigten Schraubverbindungen nach VDI 2230 zu über- prüfen. Bei hohen Umgebungstemperaturen muss das Produkt auf wärmeableitenden Materialien montiert werden. Wenn das Produkt dauerhaft unter sehr hohen Umgebungstemperaturen und mit schnellen Taktzyklen betrieben wird, kann sich die Lebensdauer möglicherweise reduzieren. - Seite 9 Befestigungsvorbereitung Positionen der Zylinderstifte (PZ) und der Schrauben (PS) für ..die Montage von oben (2) ... die Montage von unten (3) Kundenseitiges Befestigungsmaterial: • 2x Zylinderstift ISO 2338 Form B (Toleranzfeld h8) Ø6. • 2x Zylinderschrauben mit Innensechskant ISO 4762 M6. Die Längen der Schrauben und der Zylinderstifte ist kundenseitig zu bestimmen, da sie von der gewählten Befesti- gungsmöglichkeit und von der kundenseitigen Anschlusskonstruktion abhängig ist.
-
Seite 10: Erstmalige Einrichtung (Losteil Mit Ablagestation)
