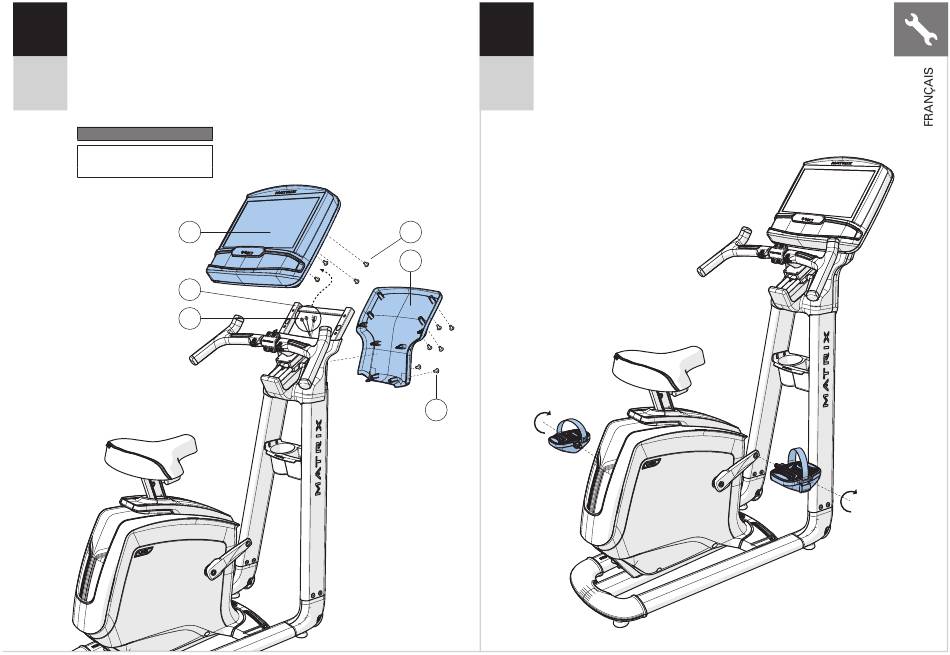

A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 5.
5
B Raccordez les CÂBLES (11) à la CONSOLE (15) et rentrez-les avec soin dans
le PONT DE LA CONSOLE (9).
C Fixez la CONSOLE (15) au PONT DE LA CONSOLE (9) avec 4 BOULONS (G).
U30
D Fixez le COUVERCLE ARRIÈRE DE LA CONSOLE (16) à la console et au
PONT DE LA CONSOLE (9) avec 6 VIS (H).
U50
Matériel pour l'étape 5
Description Qté
G Vis 4
H Vis 6
15
9
11
A Fixez la PÉDALE DROITE au BRAS DE MANIVELLE DROIT, en le
6
serrant dans le sens horaire avec la clé plate de 13 mm / 15 mm
fournie.
B Fixez la PÉDALE GAUCHE sur le bras de manivelle gauche,
en le serrant dans le sens antihoraire avec la clé plate de 13 mm /
U30
15 mm fournie. (REMARQUE : Le bras de manivelle gauche est
fileté à l'envers, il est donc très important qu'il soit serré dans
U50
le sens antihoraire. Le serrer dans l'autre sens peut endommager
la pédale ou la manivelle ou les deux.)
G
16
H
