A Öffnen Sie die HARDWARE FÜR SCHRITT 1.
1

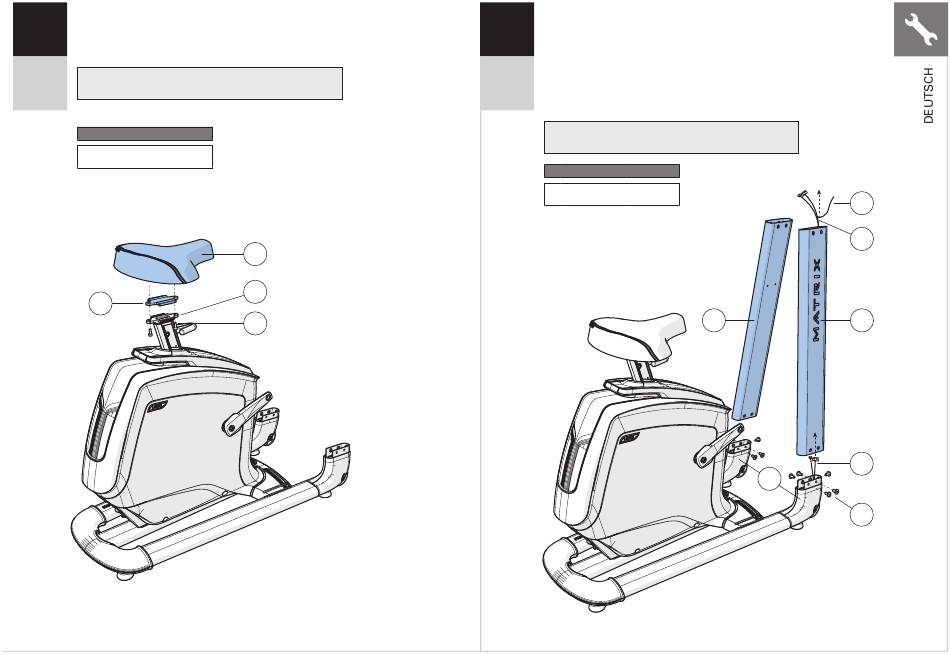

B Befestigen Sie den SATTEL (1) an der SATTELSTANGE (2) mithilfe der
SITZHALTERUNG (3) und 2 SCHRAUBEN (A). Drehmoment: 9,5 Nm.
U30
Hinweis: Ziehen Sie die Schrauben abwechselnd vorne und
hinten gleichmäßig an, bis sie vollständig angezogen sind.
U50
Hardware für Schritt 1
Beschreibung Menge
A Schraube 2
3
1
2
A
A Öffnen Sie die HARDWARE FÜR SCHRITT 2.
2
B Ziehen Sie vorsichtig die KABEL (4) durch den RECHTEN
KONSOLENMAST (6) und verwenden Sie hierfür den FÜHRUNGSDRAHT (5)
im KONSOLENMAST (6). Entsorgen Sie den Führungsdraht.
C Befestigen Sie den RECHTEN KONSOLENMAST (6) am
U30
FAHRRADRAHMEN (8) mit 5 SCHRAUBEN (B).
U50
D Befestigen Sie dann den LINKEN KONSOLENMAST (7) am
FAHRRADRAHMEN (8) mit 5 SCHRAUBEN (B). Ziehen Sie die Schrauben
erst nach Schritt 3 fest.
Hinweis: Achten Sie darauf, dass Sie bei der Montage
des Konsolenmasts keine Kabel abklemmen.
Hardware für Schritt 2
Beschreibung Menge
B Schraube 10
5
4
7 6
4
8
B
