Matrix R3 Bedienungsanleitung Seite 7

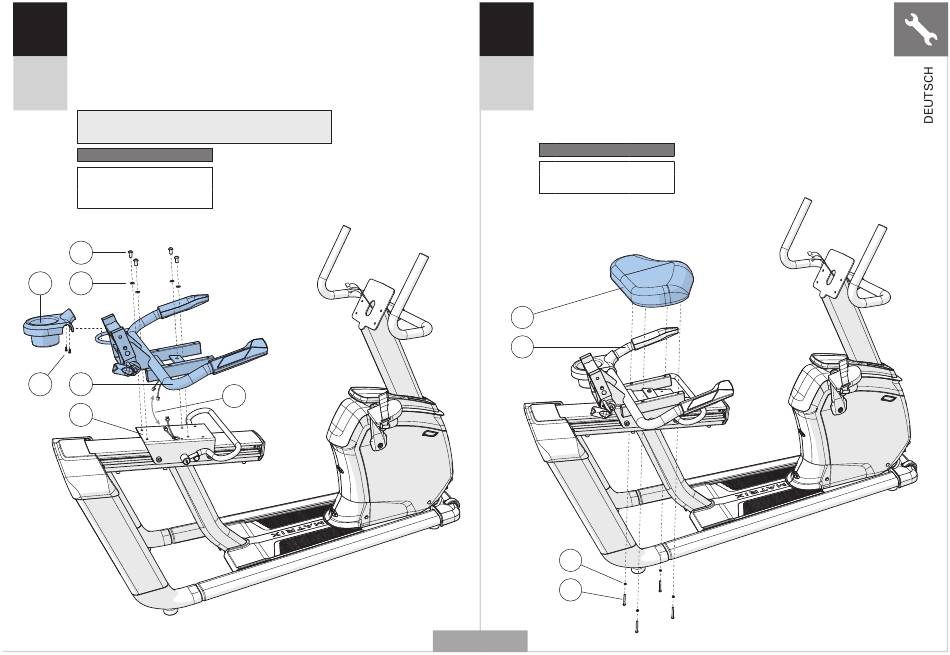

A Öffnen Sie die HARDWARE FÜR SCHRITT 3.
3
B Befestigen Sie den FLASCHENHALTER (8) am SITZRAHMENSET (9)
mit 2 SCHRAUBEN (D).
C Befestigen Sie das SITZRAHMENSETZ (9) an der SITZSCHIENE (10)
mit 4 SCHRAUBEN (E) und 4 FEDERSCHEIBEN (F).
R30
Drehmoment: 23,1 Nm.
R50
D Schließen Sie die KABEL (11) an.
Hinweis: Achten Sie darauf, dass Sie beim Befestigen
des Sitzrahmens keine Kabel abklemmen.
Hardware für Schritt 3
Beschreibung Menge
D Schraube 2
E Schraube 4
F Federscheibe 4
E
8 F
D 9
10
11
A Öffnen Sie die HARDWARE FÜR SCHRITT 4.
4
B Befestigen Sie die SITZAUFLAGE (12) am SITZRAHMENSET
(9) mit 4 SCHRAUBEN (G) und 4 FEDERSCHEIBEN (H).
Drehmoment: 9,5 Nm.
R30
R50
Hardware für Schritt 4
Beschreibung Menge
G Schraube
H Federscheibe
12
9
H
G
R50
4
4
7
