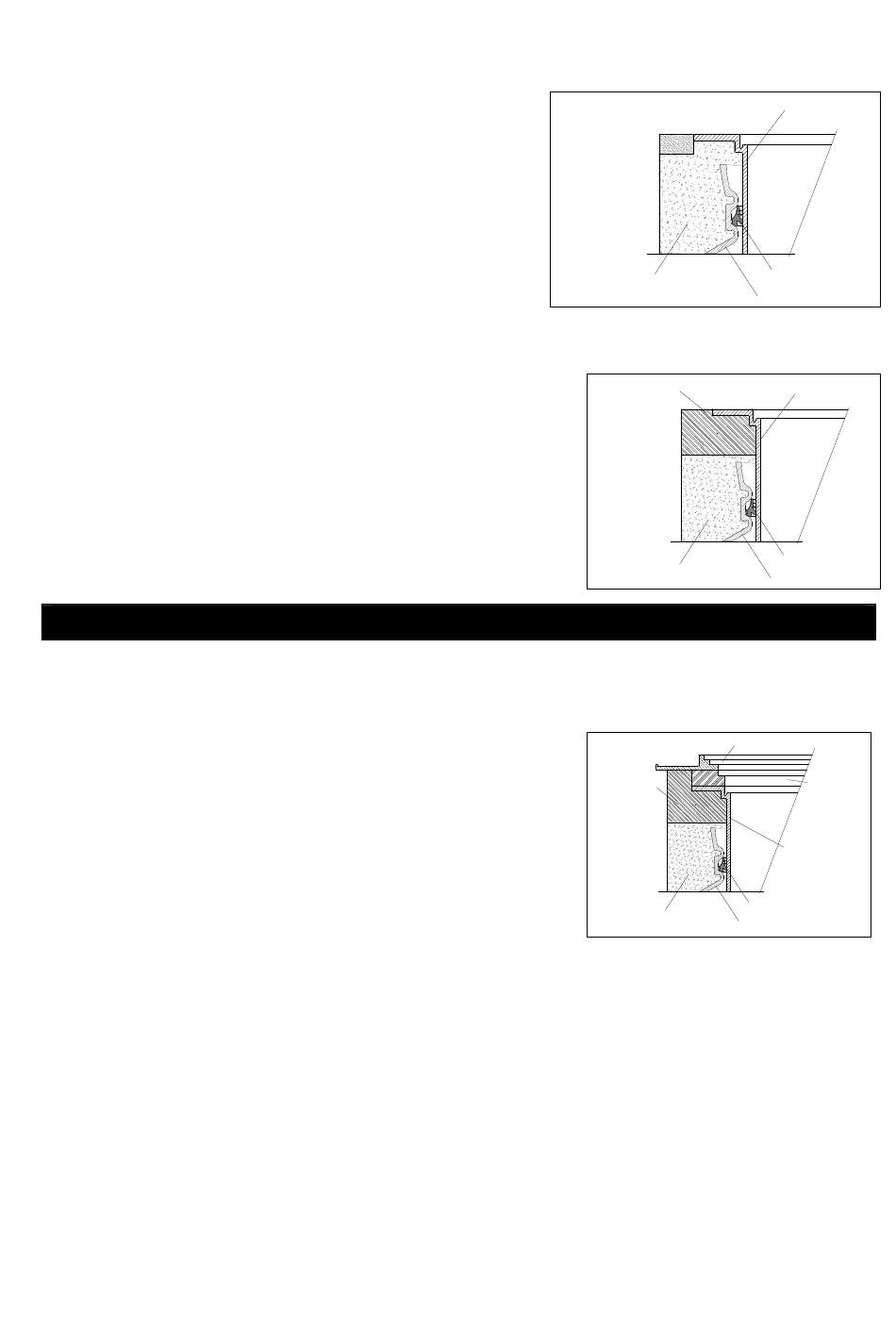

5.1
Teleskop – Domschacht begehbar
Wichtig: Um das Übertragen von Lasten auf den Behälter zu
verhindern wird das Teleskop lagenweise mit Rundkornkies
(max. Körnung 8/16) angefüllt und gleichmäßig verdichtet.
Dabei ist eine Beschädigung des Behälters bzw. Teleskops zu
vermeiden. Anschließend wird der Deckel aufgesetzt und
kindersicher verschlossen, die Verschraubung am Deckel
ist so fest anzuziehen, dass sie von einem Kind nicht
geöffnet werden kann!
5.2
Teleskop – Domschacht PKW befahrbar
Wird der Behälter unter PKW befahrenen Flächen installiert (nur Serie Diamant 2.200 L – 6.500 L oder
Serie Diamant-Plus) muss das Teleskop (Farbe Anthrazit) im Kragenbereich mit Beton (Belastungsklasse
B25 = 250 Kg/m²)
unterfüttert
Betonschicht muss umlaufend mind. 30 cm breit und ca. 20 cm
hoch sein. Die Mindestüberdeckung über der Tankschulter beträgt
mind. 80 cm (max. 100 cm mit Teleskop, Überdeckung bis max.
120 cm mit Zwischenstück möglich).
Achtung: Unbedingt die Gussabdeckung verwenden.
5.3
Teleskop – Domschacht BEGU PKW befahrbar für handelsübliche Betonringe / Begu
Abdeckungen – bauseits zu stellen
Bei Installation unter PKW befahrenen Flächen wird der
Teleskopkragen wie in Punkt 5.2 unterfüttert. Anschließend
werden die Betonringe und die Gussabdeckung aufgesetzt (mind.
80 cm, max. 120 cm Erdüberdeckung beachten).
5.4
Teleskop – Domschacht BEGU LKW 12 befahrbar für handelsübliche Betonringe /
Begu Abdeckungen – bauseits zu stellen
Bei Installation unter LKW 12 befahrenen Flächen wird der Teleskopkragen wie oben beschrieben mit
Beton unterfüttert, zusätzlich muss ein Gussrahmen mit sternförmiger Lastverteilung zur Aufnahme des
Gussdeckels installiert werden (mind. 80 cm, max. 120 cm Erdüberdeckung beachten). Der Gussrahmen
muss eine Auflagefläche von ca. 1 m² haben.
info@graf.info
www.graf.info
werden.
Die
5.
Teleskop – Domschacht montieren
Rundkornkies
anzufüllende
Rundkornkies
Rundkornkies
7 / 8
Teleskop
Profildichtung
Schachtgehäuse
Beton
Profildichtung
Schachtgehäuse
Gussrahmen
Beton
Teleskop
Profildichtung
Schachtgehäuse
Teleskop
Betonringe
