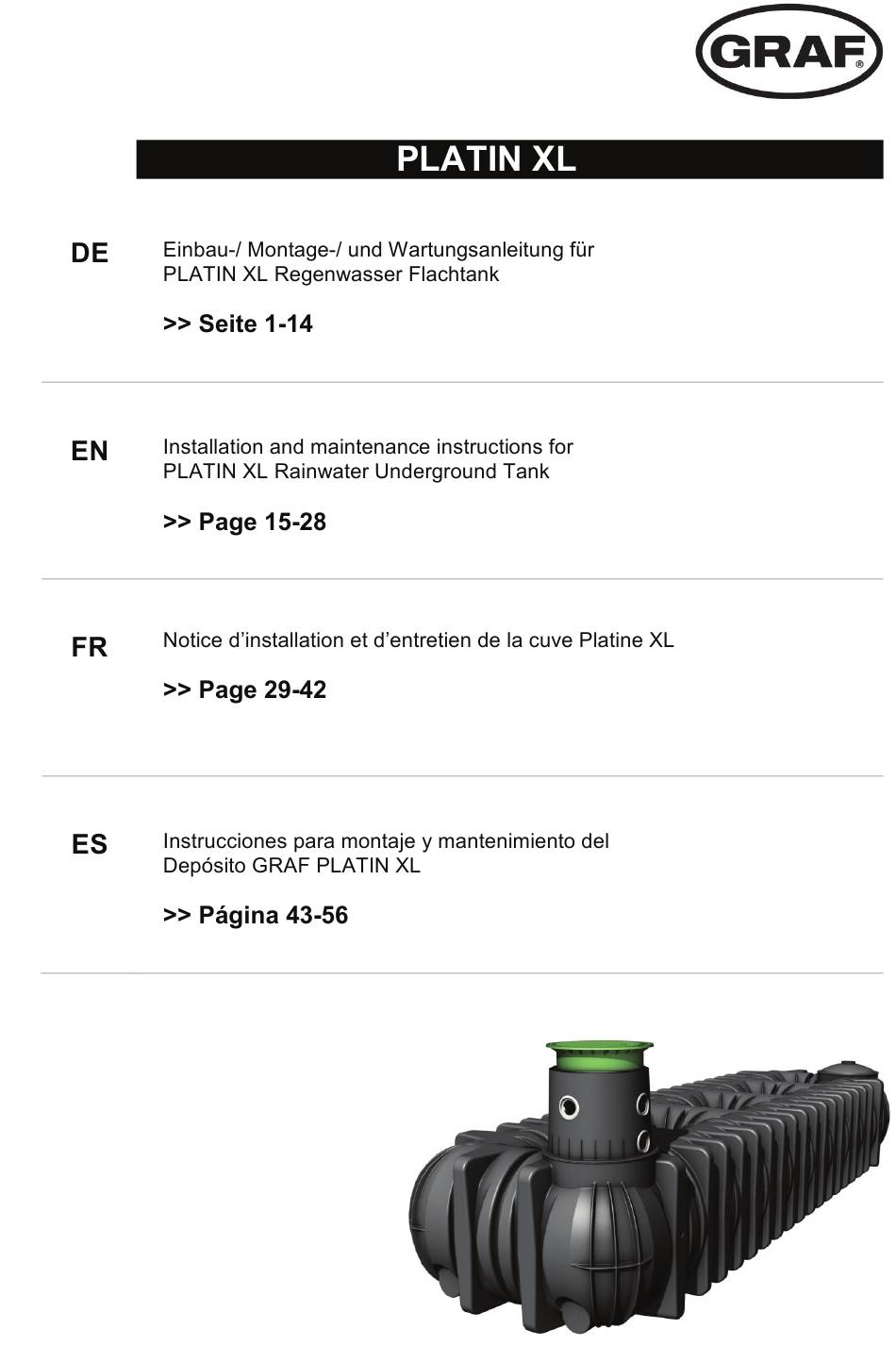

Graf PLATIN XL Einbau-/ Montage-/ Und Wartungsanleitung

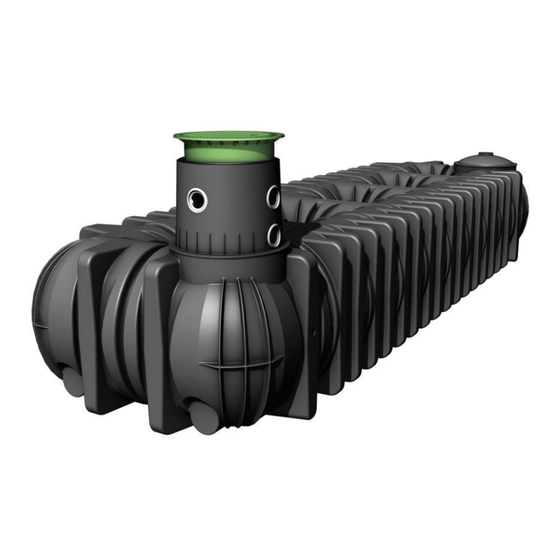

Regenwasser flachtank
Vorschau ausblenden
Andere Handbücher für PLATIN XL:
- Einbau-/ montage-/ und wartungsanleitung (124 Seiten) ,
- Anleitung für einbau und wartung (20 Seiten) ,
- Einbau-/ montage-/ und wartungsanleitung (52 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Graf PLATIN XL
Inhaltszusammenfassung für Graf PLATIN XL
- Seite 7 ...
- Seite 8 ...
- Seite 11 ...
- Seite 12 ...
- Seite 13 ...
- Seite 15 ...
- Seite 21 ...
- Seite 22 ...
- Seite 25 ...
- Seite 26 ...
- Seite 27 ...
- Seite 29 ...
- Seite 35 ...
- Seite 39 ...
- Seite 40 ...
- Seite 41 ...
- Seite 43 ...
- Seite 49 ...
- Seite 50 ...
- Seite 53 ...
- Seite 54 ...
- Seite 55 ...
- Seite 57 ...
- Seite 58 Notizen / Notes / Notas...
- Seite 61 >> Seite 1-13 Installation and maintenance instructions for PLATIN XXL Rainwater Underground Tank >> Page 14-26 Notice d’installation et d’entretien de la cuve Platine XXL >> Page 27-39 Instrucciones para montaje y mantenimiento del Depósito GRAF PLATIN XXL >> Página 40-52...
-
Seite 62: Inhaltsverzeichnis
Teleskop – Domschacht PKW befahrbar Teleskop-Domschacht LKW-befahrbar Fehlende Anleitungen können Sie MONTAGE ZWISCHENSTÜCK unter www.graf.info downloaden Zwischenstück montieren oder bei GRAF anfordern. VERSICKERUNGSTANK PLATIN XXL Versickerungstank Platin XXL Einbau und Montage Vorbereiten & Kürzen der Drainagerohre Montage der Drainagezubehörteile Verfüllen Anschlüsse legen &... -
Seite 63: Allgemeine Hinweise
(Teleskop-Domschacht entsprechender Abdeckung)! Es sind nur Original GRAF – Abdeckungen oder von Fa. GRAF schriftlich freigegebene Abdeckungen zu verwenden. Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung, nicht von GRAF freigegebener Zubehörteile führt zu einem Ausschluss der Gewährleistung/Garantie. -
Seite 64: Einbaubedingungen
Einbaubedingungen Teleskop-Domschacht Mini Teleskop-Domschacht Maxi + Teleskop-Domschacht Maxi + Teleskop-Domschacht Überdeckungshöhen mit Teleskop Domschacht Guss Teleskop-Domschacht Guss Teleskop-Domschacht im Grünbereich. Mini 750 – 950/1050 mm 750 - 950/1050 Überdeckungshöhen mit Zwischenstück und Teleskop Domschacht maximal. max. 1500 mm max. -
Seite 65: Technische Daten
Technische Daten Technische Daten Platin XXL Tankübersicht Platin XXL Tank 20.000 L 25.000 L 30.000 L 35.000 L 40.000 L Art.-Nr. 391000 391001 391002 391003 391004 Gewicht 890 kg 1105 kg 1355 kg 1570 kg 1750 kg 9405 mm... -
Seite 66: Aufbau Tank
Aufbau Tank Deckel Teleskop- Domschacht (um 5° neigbar) Dichtung Tankdom-Teleskop Tankdom (um 360° drehbar) Dichtung Tank-Tankdom Tankdom-Verschlussstopfen Flachtank Platin XXL Einbau und Montage ... -
Seite 67: Baugrund
Einbau und Montage Baugrund Vor der Installation müssen folgende Punkte unbedingt abgeklärt werden: Die bautechnische Eignung des Bodens nach DIN 18196 Maximal auftretende Grundwasserstände bzw. Sickerfähigkeit des Untergrundes Auftretende Belastungsarten, z. B. Verkehrslasten Zur Bestimmung der bodenphysikalischen Gegebenheiten sollte ein Bodengutachten beim örtlichen Bauamt angefordert werden. -
Seite 68: Installation Unter Lkw-Befahrbaren Flächen
über die Montageflächen mittels GRAF- 600 mm Spezialdichtungen und KG-Rohren (bauseits zu stellen). Die Öffnungen sind ausschließlich mit dem GRAF- Spezialkronenbohrer in der entsprechenden Größe zu bohren. Es ist darauf zu achten, dass der Abstand zwischen den Behältern mind. 600 mm beträgt. Die Rohre müssen mindestens 200 mm in die Behälter hineinragen. -
Seite 69: Einsetzen Und Verfüllen
Einbau und Montage Einsetzen und Verfüllen Die Behälter sind stoßfrei mit geeignetem Gerät vorbereitete Baugrube einzubringen. Um Verformungen zu vermeiden wird der 2. 3/3 Behälter Anfüllen 1. 1/3 1. 1/3 Behälterumhüllung zu 1/3 mit Wasser gefüllt, danach wird die Umhüllung (Rundkornkies max. -
Seite 70: Montage Tankdom Und Teleskop-Domschacht
Montage Tankdom und Teleskop-Domschacht Tankdom montieren Vor der eigentlichen Montage wird mitgelieferte Dichtung zwischen Tank und Tankdom auf Aufnahmeprofil Tankhalses „B“ geschoben. Anschließend wird der Tankdom den Leitungen nach ausgerichtet und bis zum Anschlag in den Tankhals eingeschoben. Es muss unbedingt auf den Sitz der oberen Dichtung „A“... -
Seite 71: Teleskop-Domschacht Lkw-Befahrbar
Montage Tankdom und Teleskop-Domschacht Teleskop-Domschacht LKW-befahrbar Bei Installation unter LKW-befahrenen Flächen wird das Teleskop wie in Punkt 6.4 unterfüttert. Anschließend werden die Betonringe (Ø 600 mm) und ein Gussrahmen mit sternförmiger Lastverteilung zur Aufnahme des Gussdeckels installiert. -
Seite 72: Versickerungstank Platin Xxl
Versickerungstank Platin XXL Der Platin XXL Tank ist ebenfalls für die Anwendung zur Versickerung von Niederschlagswasser erhältlich. Das GRAF-Team unterstützt Sie gerne bei der Ermittlung der korrekten Größe für Ihr Bauvorhaben. Für den einwandfreien Betrieb vom Platin XXL Versickerungstank ist eine ausreichend groß... -
Seite 73: Montage Der Drainagezubehörteile
Versickerungstank Platin XXL Montage der Drainagezubehörteile Der Platin XXL Versickerungstank wird ab Werk mit vier eingesetzten Spezialdichtungen DN150 an den Ⓓ stirnseitigen, unteren Anschlussflächen ausgeliefert. Die Drainageabzweige werden auf die Ⓐ Ⓓ außenstehenden Enden der Verbindungsstücke KG aufgeschoben. Zwei der vier Drainageabzweige Ⓑ... -
Seite 74: Inspektion Und Wartung
Inspektion und Wartung Die gesamte Anlage ist mind. alle drei Monate auf Dichtheit, Sauberkeit und Standsicherheit zu überprüfen. Eine Wartung der gesamten Anlage sollte in Abständen von ca. 5 Jahren erfolgen. Dabei sind alle Anlagenteile zu reinigen und auf ihre Funktion zu überprüfen. Bei Wartungen sollte wie folgt vorgegangen werden: Behälter restlos entleeren... - Seite 116 © Otto Graf GmbH/991987...
