PLATIN XXL Löschwasserbehälter
Einbau-/ Montage-/ und Wartungsanleitung für
DE

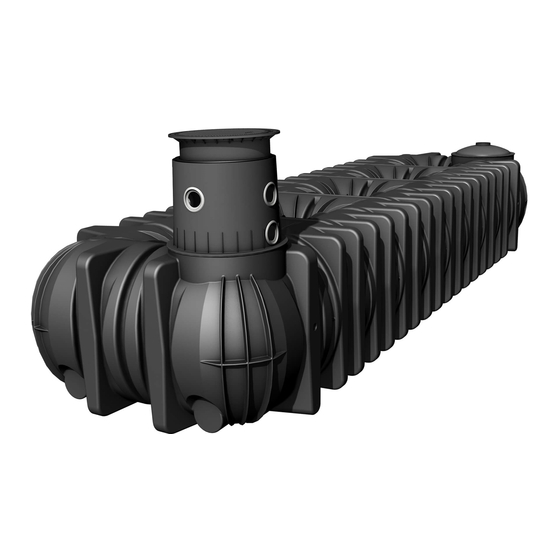

PLATIN XXL Löschwasserbehälter
>> Seite 1-14
Installation and maintenance instructions for
EN
PLATIN XXL extinguishing water tank
>> Page 15-28
Notice d'installation et d'entretien Platine XXL
FR
GRAF Réserve Incendie
>> Page 29-42
ES
Instrucciones para montaje y mantenimiento del
GRAF PLATIN XXL depósito de agua para extinción de incendios
>> Página 43-56
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graf PLATIN XXL

Inhaltszusammenfassung für Graf PLATIN XXL

  • Seite 1 Installation and maintenance instructions for PLATIN XXL extinguishing water tank >> Page 15-28 Notice d’installation et d’entretien Platine XXL GRAF Réserve Incendie >> Page 29-42 Instrucciones para montaje y mantenimiento del GRAF PLATIN XXL depósito de agua para extinción de incendios >> Página 43-56...

  • Seite 2: Inhaltsverzeichnis

    Einbau-/ Montage-/ und Wartungsanleitung für PLATIN XXL Löschwasserbehälter PLATIN XXL 20.000 - 65.000 Liter Bestellnummer: 20000 L: 391000 (391810+371018+371065) 25000 L: 391001 (391811+371018+371065) 30000 L: 391002 (391812+371018+371065) 35000 L: 391003 (391813+371018+371065) 40000 L: 391004 (391814+371018+371065) 45000 L: 391005...

  • Seite 3: Allgemeine Hinweise

    (Teleskop-Domschacht entsprechender Abdeckung)! Es sind nur Original GRAF – Abdeckungen oder von Fa. GRAF schriftlich freigegebene Abdeckungen zu verwenden. Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung, nicht von GRAF freigegebener Zubehörteile führt zu einem Ausschluss der Gewährleistung/Garantie.

  • Seite 4: Einbaubedingungen

    Einbaubedingungen Teleskop-Domschacht LKW Teleskop-Domschacht Maxi + (Abdeckung nach DIN 3223 – Teleskop-Domschacht Guss bauseits zu stellen) Überdeckungshöhen mit Teleskop Domschacht Teleskop-Domschacht Mini LKW (Abdeckung nach DIN 3223 - bauseits zu 750 – 1050 mm 750 - stellen) im begehbaren Grünbereich 750-1050 950/1050 Maximale Überdeckungshöhe mit Zwischenstück...

  • Seite 5: Technische Daten

    Technische Daten Technische Daten Platin XXL Tankübersicht Platin XXL Tank 20.000 L 25.000 L 30.000 L 35.000 L 40.000 L Art.-Nr. 391000 391001 391002 391003 391004 Gewicht 890 kg 1105 kg 1355 kg 1570 kg 1750 kg 9405 mm...
  • Seite 6 Technische Daten Löschwasser Ausbau- komponenten Bezeichnung Material PE/ V2A Gewicht (kg) 11,5 13,5 Ø (mm) DN 125 DN 125 DN 125 DN 100 Pfosten: 40 L (mm) Halter: 250 Pfosten: 40 B (mm) Halter: 200 H (mm) 1200...

  • Seite 7: Aufbau Tank

    DIN 3223 – bauseits zu stellen)  Profildichtung Tankdom/ Teleskop  Tankdom (um 360° drehbar)  Profildichtung Tank/ Tankdom  Platin XXL Löschwasserbehälter Sauganschluss mit A-Festkupplung nach  DIN 14244 Verlängerungsstück für Saugrohr mit  Flansch DN 125 Saugrohr mit Flansch DN 125 inkl.

  • Seite 8: Einbauort

    Einbau und Montage Einbauort Die Löschwasserentnahmestelle muss sich außerhalb des Trümmerschattens von Gebäuden befinden. Zur Entnahmestelle ist von der öffentlichen Verkehrsfläche eine Feuerwehrzufahrt zu erstellen. Die Zufahrt muss den Anforderungen nach DIN 12090 entsprechen, sofern landesrechtliche Vorgaben dem nicht entgegenstehen.

  • Seite 9: Installation Unter Lkw-Befahrbaren Flächen

    über die Montageflächen mittels GRAF- 600 mm Spezialdichtungen und KG-Rohren (bauseits zu stellen). Die Öffnungen sind ausschließlich mit dem GRAF- Spezialkronenbohrer in der entsprechenden Größe zu bohren. Es ist darauf zu achten, dass der Abstand zwischen den Behältern mind. 600 mm beträgt. Die Rohre müssen mindestens 200 mm in die Behälter hineinragen.

  • Seite 10: Einsetzen Und Verfüllen

    Einbau und Montage Einsetzen und Verfüllen Die Behälter sind stoßfrei mit geeignetem Gerät vorbereitete Baugrube einzubringen. Um Verformungen zu vermeiden wird der 2. 3/3 Behälter Anfüllen 1. 1/3 1. 1/3 Behälterumhüllung zu 1/3 mit Wasser gefüllt, danach wird die Umhüllung (Rundkornkies max.

  • Seite 11: Montage Tankdom Und Teleskop-Domschacht

    Montage Tankdom und Teleskop-Domschacht Tankdom montieren Vor der eigentlichen Montage wird mitgelieferte Dichtung zwischen Tank und Tankdom auf Aufnahmeprofil Tankhalses „B“ geschoben. Anschließend wird der Tankdom den Leitungen nach ausgerichtet und bis zum Anschlag in den Tankhals eingeschoben. Es muss unbedingt auf den Sitz der oberen Dichtung „A“...

  • Seite 12: Teleskop - Domschacht Pkw Befahrbar

    Montage Tankdom und Teleskop-Domschacht Teleskop – Domschacht PKW befahrbar Wird der Behälter unter PKW befahrenen Flächen installiert  muss das Teleskop (Farbe Anthrazit) im Kragenbereich mit  Beton (Belastungsklasse B25 = 250 Kg/ m²) unterfüttert werden. Die anzufüllende Betonschicht muss umlaufend mind.

  • Seite 13: Montage Zwischenstück

    Montage Zwischenstück Zwischenstück montieren Wird bei größeren Erdüberdeckungen ein Zwischenstück benötigt wird dieses unter Zuhilfenahme von Schmierseife in den Tankdom eingesetzt. In die oberste Nut des Zwischenstücks wird die Profildichtung eingelegt und großzügig eingefettet. Anschließend den Teleskop-Domschacht einschieben und an die geplante Geländeoberfläche anpassen.

  • Seite 14: Löschwasser Ausbaukomponenten

    Löschwasser Ausbaukomponenten Saugarmatur Das Saugrohr hat einen Innendurchmesser von 125 mm und wird standardmäßig mit dem, sich im Lieferumfang enthaltenen, Löschwasser-Sauganschluss nach 14244 A-Festkupplung verschraubt. Zur Flanschabdichtung bitte beiliegende Dichtscheibe mit Stahleinlage verwenden! Die Dichtflächen sind sauber, trocken und parallel ausgerichtet vorzubereiten und die Flanschverbindungen im Anschluss mit den jeweiligen Schraubensätzen, in mehreren Durchgängen...

  • Seite 15: Inspektion Und Wartung

    Inspektion und Wartung Die gesamte Anlage ist mind. alle drei Monate auf Dichtheit, Sauberkeit und Standsicherheit zu überprüfen. Eine Wartung der gesamten Anlage sollte in Abständen von ca. 5 Jahren erfolgen. Dabei sind alle Anlagenteile zu reinigen und auf ihre Funktion zu überprüfen, sodass eine einwandfreie Löschwasserentnahme jederzeit gewährleitet ist.
