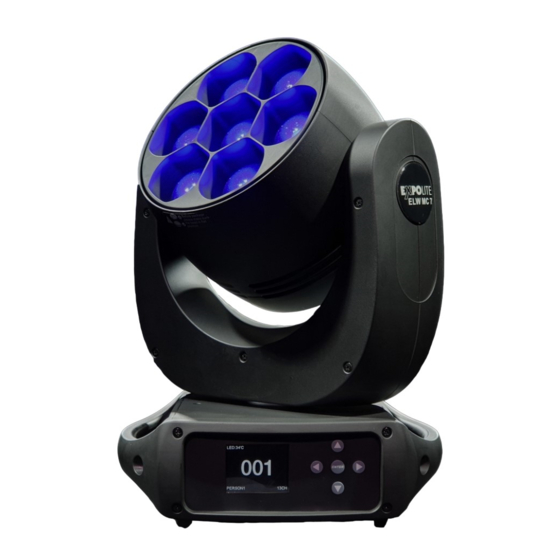

ELW MC 7
MKII
Bedienungsanleitung
Art.Nr.:led21130

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Expolite ELW MC 7 MKII

Inhaltszusammenfassung für Expolite ELW MC 7 MKII

  • Seite 1 ELW MC 7 MKII Bedienungsanleitung Art.Nr.:led21130...

  • Seite 2: Inhaltsverzeichnis

    Inhalt: 1-Einführung .................1 ................1 1.1 Spezifika onen 1.2 Sicherheitshinweise ..............3 2-Installa on .................3 2.1 Montage ..................3 2.2 Ersetzen der Sicherung ..............4 2.3 Anschluss ...................4 3-Menü ..................5 ................5 3.1 Bedienelemente 3.2 Menü ..................6 3.3 Address ..................8 3.4 Person ..................8 3.5 Run Mode ..................8 3.6 Op on ..................9...

  • Seite 3: 1-Einführung

    1 Einführung 1.1 Spezifika onen Lieferumfang Ar kelnummer ExpoLite ELW MC 7 MKII led21130 Anschlusskabel Bedienhinweise für ExpoLite Geräte Spannungsversorgung 100-240VAC, 50/60Hz Op onales Zubehör 300 Wa Sicherungsseil 60cm/5mm Sicherung T 6,3A Art.Nr.: sic62114 Anschlüsse PowerCon True1 5m Verlängerung Seetronic Power IP in/out Art.Nr.: kab44905...
  • Seite 4 Abmessungen 293x249x399mm (BxLxH) 11,0kg Seite 2...

  • Seite 5: Sicherheitshinweise

    1.2 Sicherheitshinweise Die Sicherheitshinweise entnehmen Sie bi e dem gesonderten Dokument „Bedienhinweise für ExpoLite Geräte“. 2 Installa on 2.1 Montage Dieses Gerät kann in jeder beliebigen Posi on verwendet werden. Nutzen Sie, für die hängende Montage, die mitgelieferten Omega-Brackets. An Diesen lassen sich gängige Halterungen mon eren.

  • Seite 6: Ersetzen Der Sicherung

    2.2 Ersetzen der Sicherung Achtung! Elektrische Arbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Trennen Sie das Gerät vorher vom Netz. Zum ersetzen der Sicherung (T 6,3A) en ernen Sie die Abdeckkappe mit einem passenden Schraubendreher. Ziehen Sie die Sicherung aus dem Sicherungshalter und setzen Sie die neue Sicherung ein.

  • Seite 7: 3-Menü

    3 Menü 3.1 Bedienelemente Hoch Menü/ bestä gen Ebene höher Ebene efer Runter Seite 5...

  • Seite 8: Menü

    3.1 Menü MENU ADDRESS 001 - 512 PERSON HCIS(13CH) PERSON1(13CH) PERSON2(21CH) CMY(37CH) PIXEL(15CH) RUN MODE DMX512 ARTNET ARTNET TO DMX sACN AUTO CUSTOM1 CUSTOM2 OPTION PAN INVERT OFF/ON TILT INVERT OFF/ON PERFORM STUDIO POWER LIVE BLACKOUT OFF/ON DIMMER DIM4 DIM4 DIM3 DIM2 DIM1...
  • Seite 9 EDIT EDIT 1-2 STEP(01-30) 0-255 TILT 0-255 0-255 GREEN 0-255 BLUE 0-255 WHITE 0-255 DIMMER 0-255 STROBE 0-255 ZOOM 0-255 TIME 0-255(*0.1S) YES/NO MANUAL AUTO TEST CHANNEL 0-255 TILT 0-255 0-255 GREEN 0-255 BLUE 0-255 WHITE 0-255 DIMMER 0-255 STROBE 0-25 ZOOM 0-255...

  • Seite 10: Address

    3.3 Address MENU ADDRESS 001 - 512 In diesem Menü wird die DMX-Adresse des Gerätes eingestellt. 3.4 Person MENU PERSON HCIS(13CH) PERSON1(13CH) PERSON2(21CH) CMY(37CH) PIXEL(15CH) Verschiedenen DMX-Modis können hier eingestellt werden. 3.5 Run Mode MENU RUN MODE DMX512 ARTNET ARTNET TO DMX sACN AUTO CUSTOM1...

  • Seite 11: Op On

    3.6 Op on MENU OPTION PAN INVERT OFF/ON TILT INVERT OFF/ON PERFORM STUDIO POWER LIVE BLACKOUT OFF/ON DIMMER DIM4 DIM4 DIM3 DIM2 DIM1 LED PWM 1200Hz 2400Hz 4000Hz 6000Hz 25000Hz 3200k FULL POWER CCT 4200k 5600k 10000k NORMAL SAVE/BLACK DMX ERROR OFF/ON DISPLAY ON DISPLAY LOCK...
  • Seite 12 3.6 Op on NETWORK Net SWITCH MENU OPTION 2.XXX.XXX.XXX/10.XXX.XXX.XXX UNIVERS 0-255 IP MODE DEFAULT IP/CUSTOM IP CUSTOM IP XX.XX.XX.XX PT ENCODER OFF/ON WDMX RESET NO/YES SIGNAL ONLY XLRDMX XLRDMX FIRST ONLY WDMX WDMX FIRST WDMX TO XLRDMX Seite 10...
  • Seite 13 PAN INVERT Die Inver erung der Pan-Bewegung kann hier ak viert oder deak viert werden. TILT INVERT Die Inver erung der Tilt-Bewegung kann hier Ak viert oder deak viert werden. PERFORM Hier wird die Arbeitsweise der Lü er eingestellt. STUDIO: Lü er drehen langsamer. Leistung wird ggf. runtergeregelt. Schallpegel bis 45dB.

  • Seite 14: Display Lock

    DMX ERROR Hier wird das Verhalten des Gerätes bei Ausfall des Signals eingestellt. eingestellt. Wählen sie „SAVE“ um bei Ausfall des Signals den letzten Wert zu halten oder „BLACK“ um in den Blackout zu wechseln.Display On In diesem Menü können sie einstellen ob das Display im Betrieb ein- oder ausgeschaltet ist.

  • Seite 15: Edit

    Signal In diesem Menü können sie einstellen welche Signalquelle verwendet werden soll. 3.7 Edit Hier lassen sich benutzerdefinierte Programme anlegen und ändern. Es stehen Zwei Programme mit je 30 Steps zur Verfügung. Wählen sie die gewünschte Funk on aus und ändern sie die Werte.

  • Seite 16: 4-Kanalbelegung

    4 Kanalbelegung 4.1 HSIC DMX Kanal Wert Funk on 0 - 255 0 - 255 PAN FINE 0 - 255 TILT 0 - 255 TILT FINE 0 - 255 PT SPEED 0 - 255 INTENSITY 0 - 255 0 - 255 HUE FINE 0 - 255 SATURATION...
  • Seite 17 4.1 HSIC DMX Kanal Wert Funk on CONTROL 000 - 009 NO FUNCTION 010 - 019 PAN/TILT BLACK ACTIVATED 020 - 029 PAN/TILT BLACK DEACTIVATED 030 - 039 PAN INVERT 040 - 049 TILT INVERT 050 - 059 PAN/TILT INVERT OFF 060 - 079 FAN LOW 080 - 089...

  • Seite 18: Person1

    4.2 Person1 DMX Kanal Wert Funk on MACROS 000 - 009 NO FUNCTION 010 - 029 RED 100% / GREEN UP 030 - 049 RED DOWN / GREEN 100% 050 - 069 GREEN 100% / BLUE UP 070 - 089 GREEN DOWN / BLUE 100% 090 - 109 RED UP / BLUE 100%...
  • Seite 19 4.2 Person1 DMX Kanal Wert Funk on MACROS 000 - 009 NO FUNCTION 010 - 029 RED 100% / GREEN UP 030 - 049 RED DOWN / GREEN 100% 050 - 069 GREEN 100% / BLUE UP 070 - 089 GREEN DOWN / BLUE 100% 090 - 109 RED UP / BLUE 100%...
  • Seite 20 4.2 Person1 DMX Kanal Wert Funk on STROBE 000 – 009 NO FUNCTION 010 – 099 STROBE SLOW TO FAST 100 – 109 NO FUNCTION 110 – 179 THUNDER STROBE 180 – 189 NO FUNCTION 190 – 255 RANDOM STROBE 000 –...

  • Seite 21: Person2

    4.2 Person2 DMX Kanal Wert Funk on 0 - 255 0 - 255 PAN FINE 0 - 255 TILT 0 - 255 TILT FINE 0 - 255 PT SPEED 0 - 255 0 - 255 RED FINE 0 - 255 GREEN 0 - 255 GREEN FINE...
  • Seite 22 4.3 Person2 DMX Kanal Wert Funk on SINGLE ELEMENTS 000 – 005 NO FUNCTION 006 – 010 011 – 015 16 – 20 21 – 25 26 – 30 31 – 35 36 – 40 41 – 45 46 – 50 51 –...
  • Seite 23 4.3 Person2 DMX Kanal Wert Funk on SINGLE ELEMENTS 226 – 230 GREEN 5600K 231 – 235 CYAN 5600K 236 – 240 BLUE 5600K 241 – 245 MAGENTA 5600K 246 – 255 RED 5600K STROBE 000 – 009 NO FUNCTION 010 –...

  • Seite 24: Pixel

    4.4 Pixel DMX Kanal Wert Funk on 0 - 255 0 - 255 PAN FINE 0 - 255 TILT 0 - 255 TILT FINE 0 - 255 PT SPEED 0 - 255 DIMMER STROBE 000 – 009 NO FUNCTION 010 – 099 STROBE SLOW TO FAST 100 –...
  • Seite 25 4.4 Pixel DMX Kanal Wert Funk on 0 - 255 RED 1 0 - 255 GREEN 1 0 - 255 BLUE 1 0 - 255 WHITE 1 0 - 255 RED 2 0 - 255 GREEN 2 0 - 255 BLUE 2 0 - 255 WHITE 2...

  • Seite 26: Cmy

    4.4 Pixel DMX Kanal Wert Funk on 0 - 255 RED 7 0 - 255 GREEN 7 0 - 255 BLUE 7 0 - 255 WHITE 7 4.5 CMY DMX Kanal Wert Funk on 0 - 255 0 - 255 PAN FINE 0 - 255 TILT...
  • Seite 27 4.5 CMY DMX Kanal Wert Funk on SINGLE ELEMENTS 000 – 005 NO FUNCTION 006 – 010 011 – 015 16 – 20 21 – 25 26 – 30 31 – 35 36 – 40 41 – 45 46 – 50 51 –...
  • Seite 28 4.5 CMY DMX Kanal Wert Funk on 226 – 230 GREEN 5600K 231 – 235 CYAN 5600K 236 – 240 BLUE 5600K 241 – 245 MAGENTA 5600K 246 – 255 RED 5600K STROBE 000 – 009 NO FUNCTION 010 – 099 STROBE SLOW TO FAST 100 –...
  • Seite 29 © 2021 by Focon Showtechnic Vertriebsgesellschaft mbH...
