Monteringsanvisning

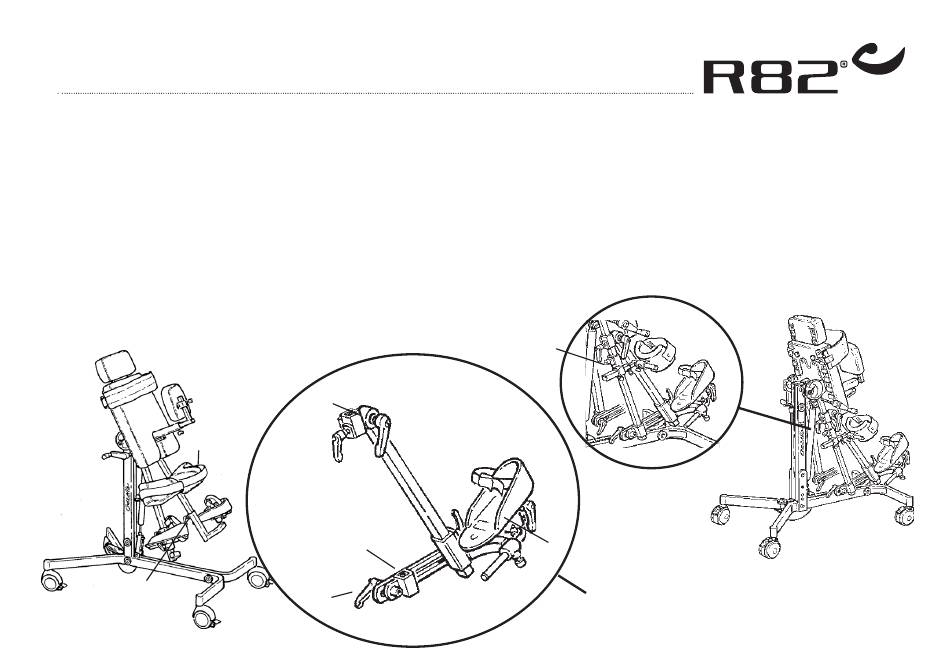

Gazelle PS - Vinkling av benstöd
Montera staget för benstödet på abduktionsstaget enligt följande:
1) Lossa handtaget (A) för att ta bort fotplattan.
2) Lossa sexkantsmuttern (B) för att ta bort knästödet.
Montera vinkling av benstöd:
3) Montera först (C), montera sedan knästödet igen och sedan (D).
4) Montera fotplattan på staget för vinkling av benstödet (E).
Justera vinkeln genom att vrida på handtaget (F).
(B)
(A)
All manuals and user guides at all-guides.com
(C)
(D)
(F)
(B)
(E)
Vinkling
