- Seite 1 Deutsche Gebrauchsanweisung © 2012 R82 A/S. All rights reserved. The R82 logo and the Pony are registered trademarks of R82 A/S. 2019-02-Rev.2...
-
Seite 2: Inhaltsverzeichnis
Pony .................. 3 Sickerheit ................4 Garantie ................4 Werkzeug ................4 Reinigung ................4 Auf- und abbau des pony ..........5 Höheneinstellung des Sitzes und Körperstütze ....6 Neigungs-verstellung ............6 Richtungs-stabilisator ............7 Richtungs-stabilisator ............7 Bremsrad ................8 Rumpfpolster .............. -
Seite 3: Pony

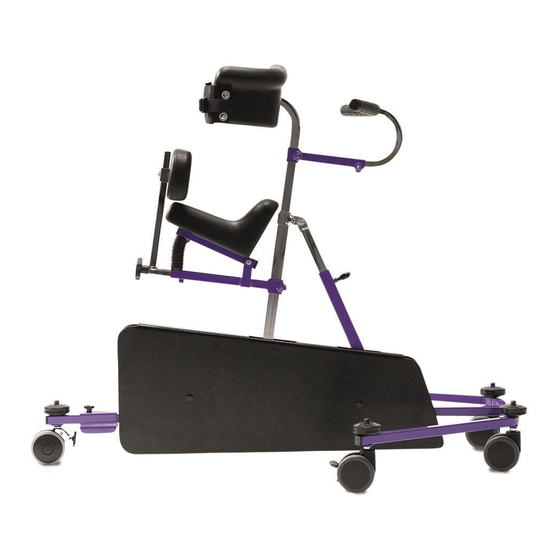

Sehr geehrte Kundin, sehr geehrter Kunde! Wir möchten Ihnen zum unseres Produktes gratulieren. Das Pony ist eine Gehhilfe für behinderte Kinder im Alten 1½ bis 8 Jahren, welche ergänzende Hilfe im täglichen Bewegungsablauf benötigen. Es ist in vier Größen erhältich. -
Seite 4: Sickerheit
Schatten und lassen Sie es abkühlen, bevor es genutzt wird. GARANTIE R82 gewährt eine Garantie von 2 Jahren auf die Verarbeitung und das Material sowie eine Garantie von 5 Jahren auf das Metallgestell (gegen Bruchschäden an Schweißnähten). Die Garantie erlischt, wenn der Kunde seiner Verpflichtung zur täglichen Pflege und/oder Wartung gemäß... -
Seite 5: Auf- Und Abbau Des Pony
Den schwarzen Klemmhebel zuerst entfernen, dann: A: Das Gehäuse über die Stange stülpern. B: Das Gehäuse mit den Inbusschrauben befe- stigen. (Außer Pony 0) Den Sitz auf der vertikalen Stange plazieren und mit dem Inbusschlüssel befestigen. Montage der Neigungsverstellung: A: Die Stange in die kleinere vertikale Stange stecken und feststellen. -
Seite 6: Höheneinstellung Des Sitzes Und Körperstütze
Höhe justiert oder abmontiert werden (A). Der Sitz wird mit dem beigefügten Inbusschlüssel in die Höhe justiert (B). NEIGUNGS- VERSTELLUNG Den Klemmhebel (A) lösen und die Neigung des Pony läßt sich justieren. Den Klemmhebel wieder fest anziehen. -
Seite 7: Richtungs-Stabilisator
(A) RICHTUNGS- STABILISATOR Befolgen Sie die Anleitung um die Richtungs- stabilisatoren (B) am Pony zu montieren: Die Richtungsstabilisatoren werden an den bei- den Vorderrädern (A) am Pony montiert. * Aktivieren Sie die Stabilisatoren durch runter- schwenken der „Arme“ (E) * Stellen Sie sicher, dass die Räder in die... -
Seite 8: Bremsrad
BREMSRAD Das Pony ist seriengemäß mit einem Bremsrad (A) ausgestattet. Durch die Fingerschraube läßt sich das Rad wie ge-wünscht anziehen. RUMPFPOLSTER Das Rumpfpolster wird mit dem beigefügten Inbusschlüssel in die Höhe justiert (A). Die Tiefe des Rumpfpolsters wird mit dem beigefügten Inbusschlüssel justiert oder es kann... -
Seite 9: Kopf- Rückenstütze
3. Die Griffe (C), (D) und (E) lösen um Höhen-, Winkel- und Tiefenverstellung vorzunehmen. Sollten Kopf- Rückenstütze und Beckenpe- lotten gleichzeitig benutzt werden, müssen die Beckenpelotten an der Rumpfstütze angebracht werden. Bitte beachten Sie, dass bei dem Pony Größe 2+3 Kopf- Rückenstütze und Beckenpelotten nicht gleichzeitg verwendet werden können. -
Seite 10: Haltebügel
HALTEBÜGEL Die Höhe des Haltegriffes wird mit dem beige- fügten Inbusschlüssel justiert (A). Die Tiefe wird wie auf Zeichnung (B) mit dem beigefügten Inbusschlüssel justiert. ARMLEHNE Die Armlehne kann mit dem Haltegriff zusam- men montiert werden. Um die Beschläge zu tauschen muß die Kör- perstütze abmontiert werden (Siehe Seite 10). -
Seite 11: Beckenpelotten
BECKENPELOTTEN Die Beckenpelotten werden auf der Gesäßpe- lotte montiert. Die Höhe und die Breite werden lt. Abbildung (A) und (B) mit dem beigefügten Inbusschlüssel justiert. SCHIEBEGRIFF 1. Um den Schiebegriff montieren zu können, muß der Beschlag montiert werden. Die zwei Schrauben wie gezeigt entfernen, dann den Beschlag plazieren und die zwei Schrauben wieder festschrauben. -
Seite 12: Senkrecht Haltegriffe, Für Griffenden
SENKRECHT HALTEGRIFFE, FÜR GRIFFENDEN Die senkrechten Haltegriffe werden an den En- den des Haltebügels montiert. 1) Die eingesteckten Blindstopfen (A) entfernen. 2) Die Haltegriffe (B) einstecken. 3) Mit beigefügtem Inbusschüs sel (C) anziehen. -
Seite 13: Senkrechte Haltegriffe, Für Griffmitte
SENKRECHTE HALTEGRIFFE, FÜR GRIFFMITTE 1. Die standard Polsterung mit einem Messer aufschneiden (A) und entfernen. 2. Die Haltegriffe auf dem Haltebügel montieren (B) und die Länge der Griffpolster abmessen und entsprechend abschneiden (C). 3. Bei Bedarf die Griffpolster entsprechend aussparen (D). 4. -
Seite 14: Produkt Identifikation
PRODUKT IDENTIFIKATION A) Serienummer XXXXXX Max load: xxx kg DMR ver.: XXXX Art. no.: XXXXXXX Product: XXXXXXX - Size X B) Hersteller (XX)XXXXXXXXXXXXXX(XX)XXXXXX(XX)XXXXXX C) i-Buch... -
Seite 15: Maße
MASSE Größe 0 Größe 1 Größe 2 Größe 3 Sitzhöhe (L) 240-380 mm 380-500 mm 480-640 mm 550-900 mm Gesamtbreite (G) 590 mm 690 mm 770 mm 1030 mm Gesamtlänge (H) 670 mm 720 mm 1040 mm 1250 mm Gesamthöhe (I) 520-690 mm 600-820 mm 680-1040 mm... -
Seite 16: Technischen Daten
TECHNISCHEN DATEN Rahmen: Stahl mit Verchromung oder Pulverbechichtung Polsterung: PUR (Polyurethan) INDIKATIONEN HERSTELLER - Cerebralparese R82 A/S - Kinder mit einer dyskinetischen Bewegungs- Parallelvej 3 störung DK - 8751 Gedved - Kinder mit einer spastischen Bewegungs- störung Vertrieb in Deutschland: - Kinder mit einer hypotonen Bewegungs- störung...
