Bedienungsanleitung SDK 85 CKR
___________________________________________________________________________

4. Beschreibung der hydraulischen Kabelschere

4.1. Beschreibung der Komponenten

Das hydraulische Kabelschneidwerkzeug mit unserer Typbezeichnung SDK 85 CKR
bestehen aus folgenden Komponenten:

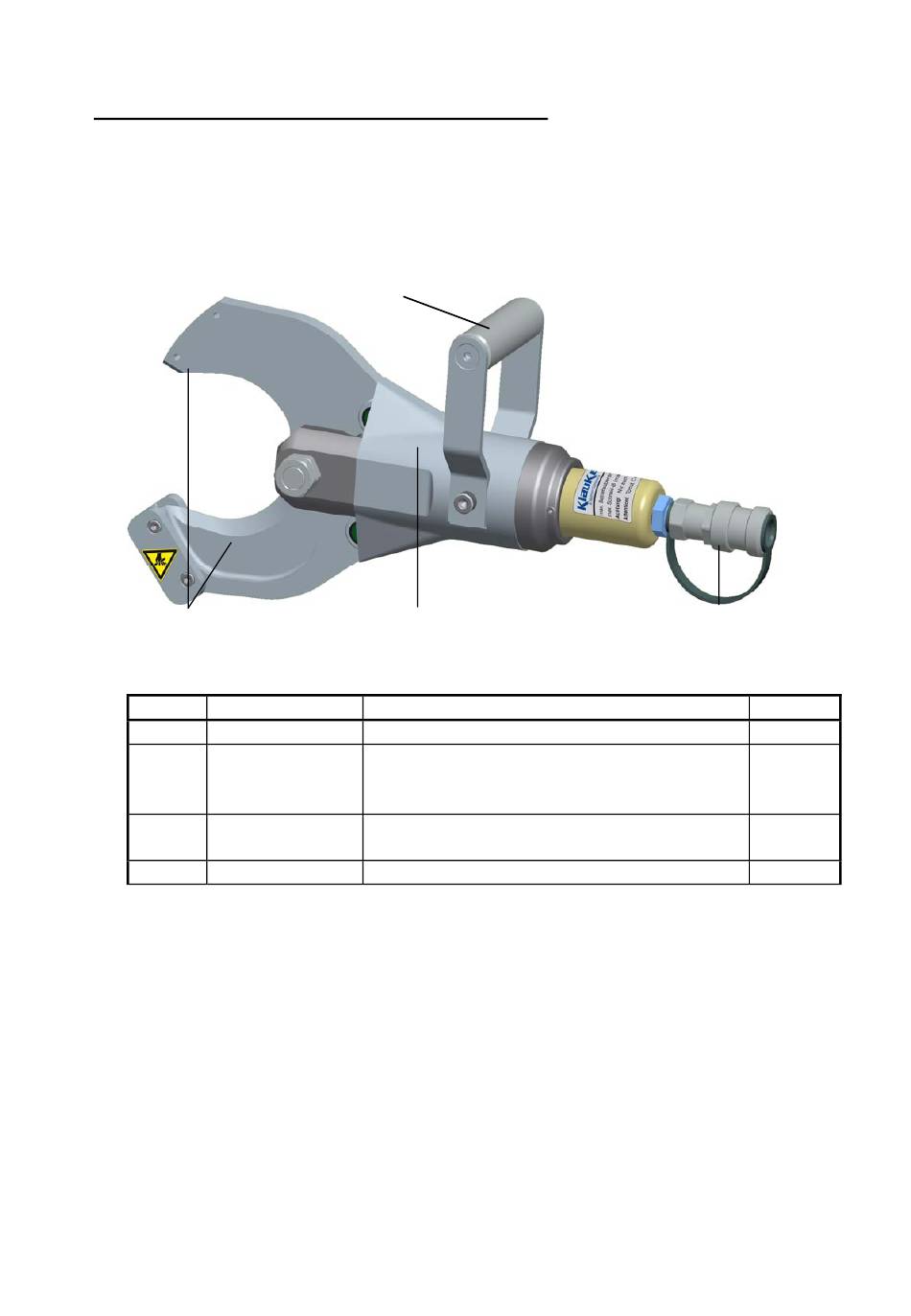

Bild 1
Schneidbacken
Pos.-Nr. 2
Tabelle 1
Pos.-Nr. Bezeichnung
1
Schneidkopf
2
Schneidbacken
3
Kupplungmuffe
4
Tragegriff

4.2. Beschreibung des Schneidvorganges

Bei Schneidvorgängen nach dem Scherenprinzip wird das Kabel in die geöffneten Schneid-
backen (Pos.-Nr. 2) des Schneidkopfes (Pos.-Nr. 1) eingelegt oder der Schneidkopf so an
das Kabel angelegt, sodaß sich die Lage des Schneidkopfes während der gesamten
Schneiddauer nicht ändert.
Um ungünstige Scherwirkungen zu vermeiden müssen die Scheren immer lotrecht auf das
zu schneidende Kabel zufahren.
Bei dem Scherenprinzip bewegen sich zwei Messer gleichzeitig auf das zu schneidende
Kabel zu.
All manuals and user guides at all-guides.com
Tragegriff
Pos.-Nr. 4
Schneidkopf
Pos.-Nr. 1
Funktion
Arbeitseinheit der Kabelschneidvorrichtung
Schneidmesser zum Trennen von nicht
stahlarmierten Kabeln/Leiter bis zu einem max.
∅ von 85 mm
zum Anschluß des Kupplungssteckers am
Hochdruckhydraulikschlauch
zum Tragen und Führen des Schneidkopfes
Seite 3
Kupplungsmuffe
Pos.-Nr. 3
Referenz
S 3, 5
S 3, 4, 6,
S 3
S 3
