Bedienungsanleitung K 404
_____________________________________________________________________________
4. Beschreibung der benzinbetriebenen-hydraulischen Pumpe
4.1. Beschreibung der Komponenten
Das benzinbetriebene-hydraulische Schneidaggregat mit unserer Typbezeichnung K 404
bestehen aus folgenden Komponenten:

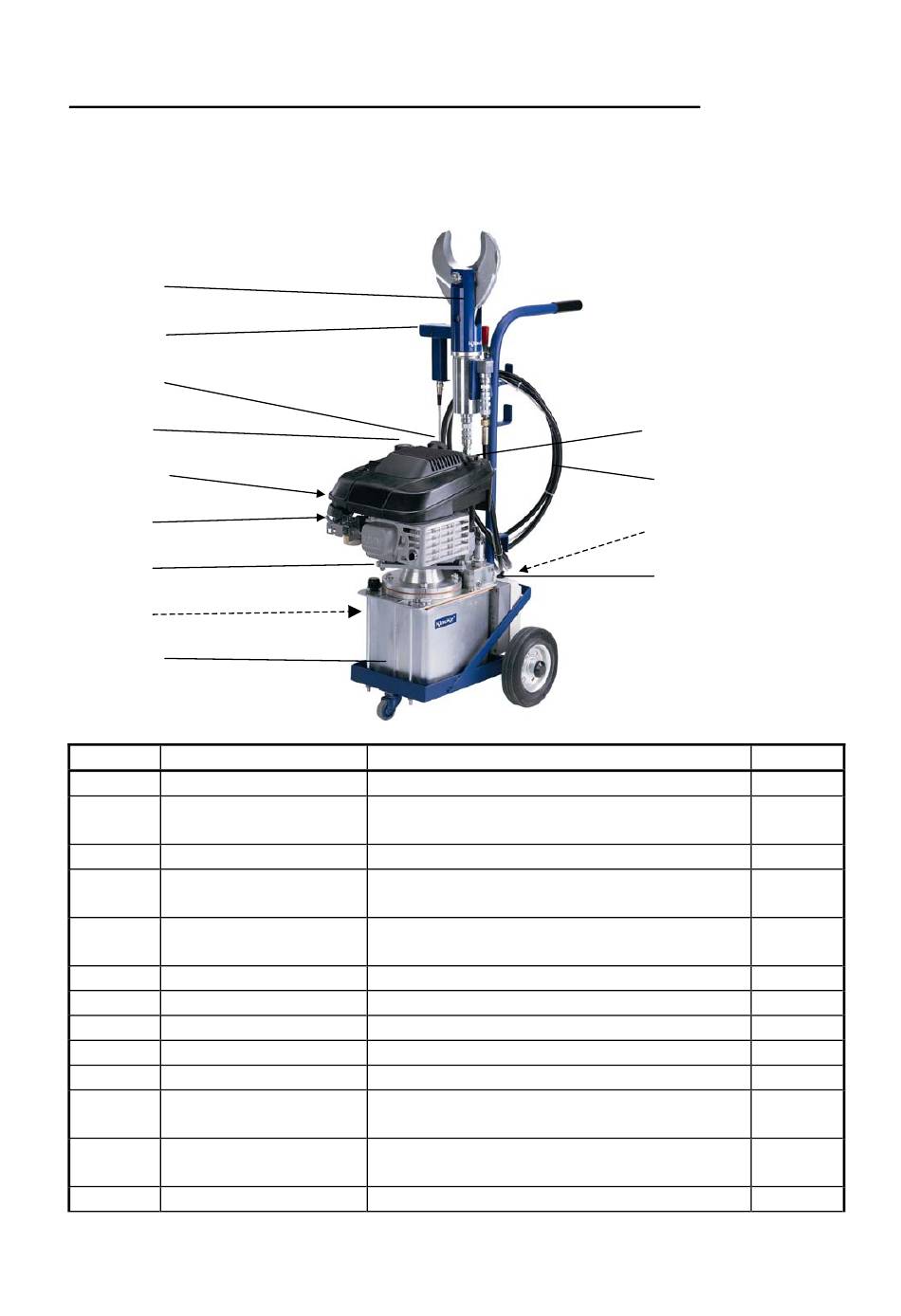

Bild 1
Pos.-Nr. 12
Pos.-Nr. 8
Pos.-Nr. 1
Pos.-Nr. 7
Pos.-Nr. 10
Pos.-Nr. 2
Pos.-Nr. 5
Pos.-Nr. 6
Pos.-Nr. 13
Tabelle 1
Pos.-Nr.
Bezeichnung
1
Rückspulstarter
2
Gashebel
3
Ladekontrollanzeige
4
Öleinfüllstutzen und
Ölmeßstab (Motor)
5
Öleinfüllstutzen und
Ölmeßstab (Pumpe)
6
Ölablaßschraube
7
Kraftstoffeinfüllstutzen Tanköffnung für die Kraftstoffzufuhr
8
Betätigungstaster
9
Ventilschalter
10
Batterieladebuchse
11
Hydraulikschläuche
12
Schneidkopf
13
Transportwagen
Funktion
Starter zum Starten des Benzinmotors
Stellhebel zur Regulierung der
Kraftstoffzufuhr
zeigt den Ladezustand des Akkus an.
Einfüllstutzen für das Hydrauliköl mit
Füllstandsmeßstab für den Benzinmotor
Einfüllstutzen für das Hydrauliköl mit
Füllstandsmeßstab für die Hydraulikpumpe
Ablaßschraube für Hydrauliköl
Betätigungstaster für die Scherensteuerung
Aus- und Einschaltung des Steuerungsventils S 4, 5
Schnittstelle zum Ladegerät
2 x 2m stahlarmierte Hochdruckhydraulik-
schläuche
Schneidkopf für Kabelaußendurchmesser von
90 mm bzw. 120 mm
spezieller Transportwagen für E-Pumpen
Seite 3
Pos.-Nr. 4
Pos.-Nr. 11
Pos.-Nr. 3
Pos.-Nr. 9
Referenz
S 4, 5
S 4, 5
S 4, 5
S 3
S 6, 7
S 6, 7
S 3
S 4, 5
S 3
S 5
S 4, 5, 8
S 8
