8. Elektronische Maschinensteuerung

(dies gilt für die Unterklassen mit Stopmotor)
8.1 Betätigung beim Nähen mittels Steuerelemente

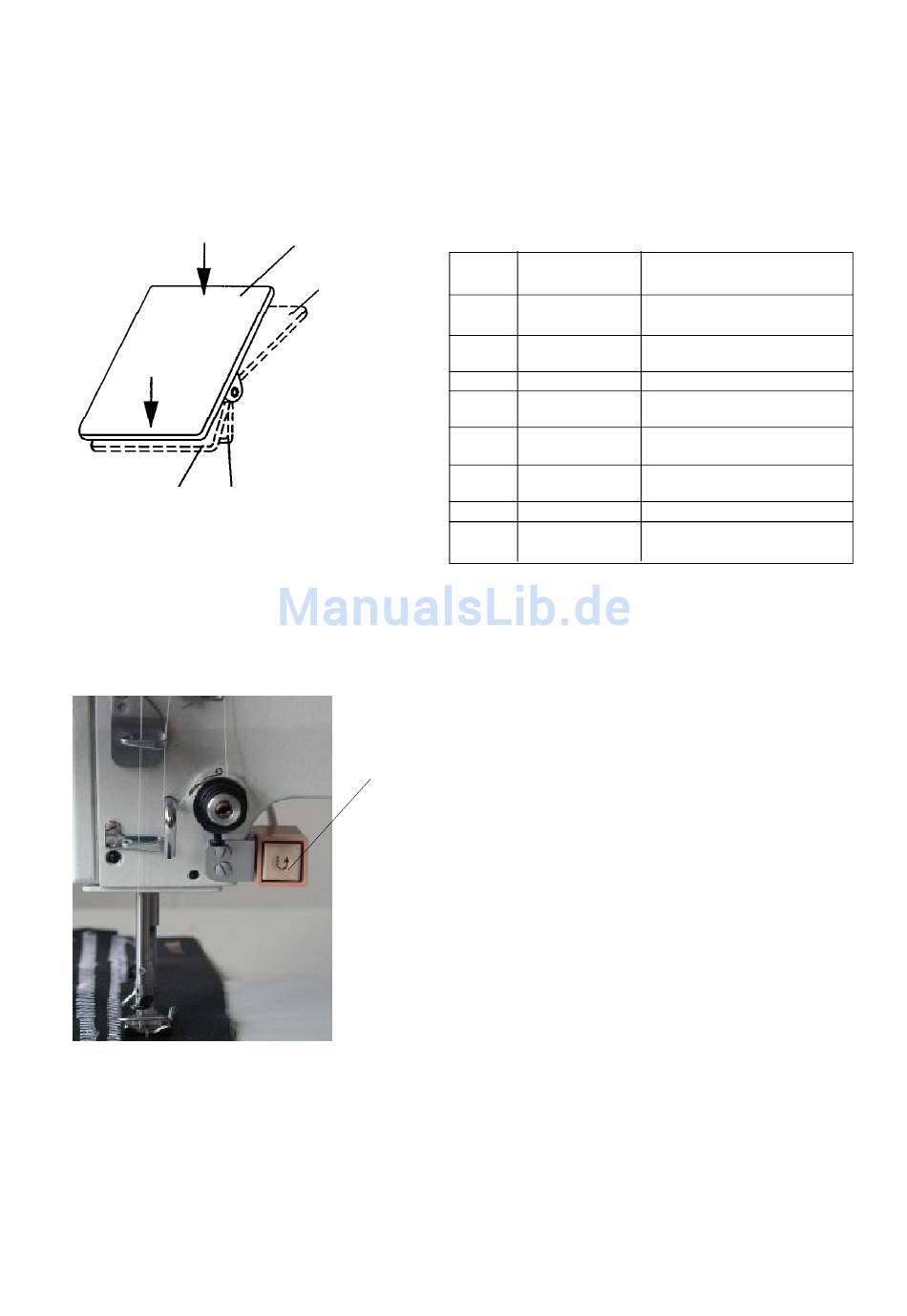

8.1.1 Mit Pedal (Pedalstellungen und Funktions-
möglichkeiten) (Abb. 14)
Die Stellung des Pedals wird von einem Abtaster abgetastet,
der 16 Pegel unterscheidet. Die diesbezügliche Bedeutung ist
in der Tabelle und an Abb. 14 angeführt.
Pedal-
stellung
-2
-1
0 Neutrale Stellung
1
2
3
Abb. 14
:
1 3
Bemerkung: Der neutralen Lage kann man am Bedienfelddie
Nadellage (unten/oben) und die Fußlage (unten/oben) beim
Stillsetzen in der Naht (durch die Einstellung des Pedals in die
neutrale Lage) zuordnen. Die Lage des Fußes (unten/oben)
nach der Beendigung der Naht (durch das Niedertreten des
Pedals völlig nach hinten).
8.1.2 Mit Taste (Abb. 15)
1
Die Taste hat die fest eingestellte Funktion - Riegelsteppen
(beim Betätigen des Druckknopfes während des Nähens wird
das Nähgut nach rückwärts transportiert).
Abb. 15

8.1.3 Mit Bedienfeld Efka V 810/V 820

(Abb. 16, 17)
Den Drucktasten A, B sind als Standard folgende Funktionen
zugeordnet:
A - Auflösen (Hervorrufen) des Riegels
B - Nadel nach oben/nach unten
Bemerkung: Die Funktion der Drucktasten A, B kann durch
eine andere Einstellung der Parameter 293, 294 (siehe
Originalbedienanleitung des Efka DA82GA Antriebs) geändert
werden.
10
Pedal-
bewegung
Völlig mit Ferse Befehl zum Fadenabschneiden
nach hinten (Nahtvollendung)
Mäßig mit Ferse Befehl zur Lüftung
nach hinten
siehe Bemerkung
Mäßig nach Befehl zur Senkung
vorne
Weiter nach Nähen mit minimaler
vorne Geschwindigkeit (1. Grad)
Weiter nach
vorne 2. Geschwindigkeitsgrad
:
Völlig nach Nähen mit maximaler
vorne Geschwindigkeit (12. Grad)
Bedeutung
des Fußes
des Fußes
Nähen-
:
