Schemat Instalacji - JBL PROFLORA CO2 BASIC SET Gebrauchsanweisung

adaptera gwintowanego JBL PROFLORA CO₂ ADAPT U - M (rozdz. 5.3. część a.).
PL
Cechą wspólną wszystkich armatur regulacji ciśnienia jest płynnie działająca, wysoce precyzyjna śruba regulacyjna (zawór iglicowy), która wygodnie
leży w dłoni i umożliwia wygodne i dokładne ustawienie żądanej ilości CO₂.
5.4. Reaktor CO₂ TAIFUN SPIRAL
Wersja:
1. JBL PROFLORA CO₂ TAIFUN SPIRAL TAIFUN SPIRAL 10
2. JBL PROFLORA CO₂ TAIFUN SPIRAL TAIFUN SPIRAL EXTEND 5
Części SPIRAL 10:
a. Podstawa z przyłączem węża.
b. Pokrywa do podstawy (chroni przed przedostawaniem się ślimaków wodnych).
c. Moduły spiralne 10 x
d. Osłona do wychwytywania przed utratą CO₂.
e. Wąż CO₂ JBL PROFLORA CO₂ TAIFUN TUBE BLACK.
f. Klips mocujący z przyssawką 3 x
Części SPIRAL EXTEND 5:
c. Moduły spiralne 5 x
f. Klips mocujący z przyssawką 1 x:
Opis:
Reaktor CO₂ o maksymalnej wielkości dyfuzji CO₂ w wodzie z możliwością dowolnej rozbudowy.
Modułowa konstrukcja reaktora JBL PROFLORA CO₂ TAIFUN SPIRAL umożliwia dostosowanie reaktora i optymalne wykorzystanie CO₂ praktycz-
nie w każdej wielkości akwarium. Wersja podstawowa z 10 modułami optymalnie zaopatruje akwaria o pojemności do 400 l w CO₂. Rozbudowa
JBL PROFLORA CO₂ TAIFUN SPIRAL EXTEND 5 z pięcioma modułami rozszerza zasięg o 200 l. Specjalna konstrukcja spiralnej ścieżki, po której
wznoszą się bąbelki CO₂, z bocznymi szczelinami wentylacyjnymi, umożliwia kompletną dyfuzję CO₂ do otaczającej wody bez konieczności stosowa-
nia dodatkowej pompy wodnej w celu zapewnienia zawirowań. Przezroczysta konstrukcja reaktora umożliwia dokładną obserwację wznoszących się
pęcherzyków.
5.5. Dyfuzor CO₂ TAIFUN GLASS (wyłącznie BASIC)
Opis:
Elegancki szklany dyfuzor z ceramiczną membraną. Membrana ceramiczna zapewnia bardzo drobne pęcherzyki CO₂, dzięki czemu CO₂ optymalnie
dyfunduje do wody. Reaktor doskonale nadaje się do dostarczania CO₂ do akwariów o pojemności do 300 l i nie można go rozbudowywać.
5.6. Wąż CO₂ JBL PROFLORA CO₂ TAIFUN TUBE BLACK
Opis:
Specjalny wąż o długości 3 m, nieprzepuszczalny dla CO₂, do bezstratnego dostarczania CO₂ do akwarium.
5.7. Licznik bąbelków TAIFUN COUNT SAFE ze zintegrowanym zaworem zwrotnym
Opis:
Licznik bąbelków ze zintegrowanym zaworem zwrotnym zapewniający wygodną kontrolę ilości CO₂
Licznik bąbelków JBL PROFLORA CO₂ TAIFUN COUNT SAFE pozwala na wygodną kontrolę ilości CO₂. Zintegrowany zawór zwrotny zapewnia
dodatkową ochronę przed cofającą się wodą. Nie jest wymagana instalacja oddzielnego zaworu zwrotnego. Połączenia śrubowe węża na wlocie i
wylocie zapewniają bezpieczeństwo. Dołączone śruby mogą być również używane do mocowania do bardziej szorstkich powierzchni mebli.
Wskazówka dotycząca funkcji zintegrowanego zaworu zwrotnego: Wbudowana uszczelka jest „wstępnie napięta" za pomocą sprężyny, co zapobie-
ga przedostawaniu się wody do cennych zaworów elektromagnetycznych, armatury regulacji ciśnienia i butli z gazem CO₂ pod ciśnieniem. CO₂ ma
bardzo dużą siłę dyfuzji, która przy „normalnych" zaworach zwrotnych bez sprężyny zaciągałaby wodę z akwarium przez zawór do butli z gazem CO₂
pod ciśnieniem.
5.8. Sterownik pH JBL PROFLORA CO₂ CONTROL (wyłącznie PROFESSIONAL)
Części:
a: JBL PROFLORA CO₂ CONTROL urządzenie pomiarowe i wskaźnik
b: Mocowanie ścienne ze śrubami
c: Czujnik temperatury
d: 2x mocowanie z przyssawką do czujnika temperatury
104
e: Kabel instalacyjny do zaworu elektromagnetycznego
f: Zasilacz 12 V DC
g: Tacka na kuwety kalibracyjne
Opis:
Najnowocześniejsza cyfrowa technologia pomiaru i sterowania mierzy wartość współczynnika pH i temperaturę oraz niezawodnie i w pełni au-
tomatycznie reguluje współczynnik pH i dostarczanie CO₂ za pomocą zewnętrznego zaworu elektromagnetycznego. To zapewnia mocne i piękne
rośliny akwariowe i pełne życia ryby. Sterownik pH JBL PROFLORA CO₂ CONTROL posiada nowoczesny kolorowy dotykowy wyświetlacz i zapewnia
poza tym łatwą całą gamę komfortowych funkcji nieznanych wcześniej w urządzeniach tej klasy. Wielojęzyczne menu poprowadzi Państwa łatwo i
bezpiecznie przez wszystkie funkcje. Najwyższe możliwe bezpieczeństwo zapewnione jest również dzięki eksploatacji całego urządzenia zasilanego
niskim napięciem 12 V.
(Więcej szczegółów można znaleźć w instrukcji obsługi dołączonej osobno do tego urządzenia.)
JBL PROAQUATEST CO₂-pH Permanent (BASIC i ADVANCED)
5.9.
Opis: Stały test CO₂ do kontroli prawidłowej wartości CO₂ / pH wody.
5.10. Nawóz podstawowy JBL Ferropol
Opis: Nawóz do roślin wodnych
5.11. Nawóz dzienny 24 JBL Ferropol
Opis: Nawóz dzienny do roślin wodnych.
5.12. Klucz imbusowy 6mm
Opis: Klucz imbusowy do montażu lub demontażu adapterów gwintowanych JBL PROFLORA CO₂ ADAPT U - M.
6.

Schemat instalacji

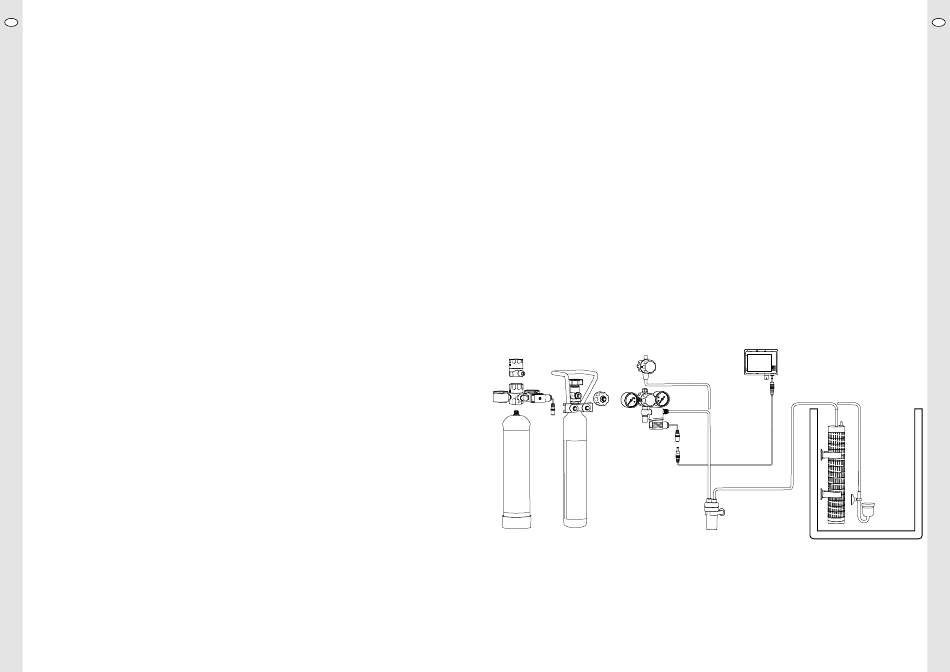

Poniższa grafika przedstawia schematyczny przebieg instalacji. W celu zapewnienia przejrzystości ograniczyliśmy się do przedstawienia części
przenoszących CO₂. Czujniki i przewody zasilające nie zostały przedstawione. Jedynie kabel instalacyjny od CO₂ CONTROL do zaworu elektromagne-
tycznego.
7. Instalacja krok po kroku
7.1. Montaż reaktora CO₂ (rozdz. 5.4) lub dyfuzora CO₂ (rozdz. 5.5).
BASIC:
Wypłukać dyfuzor CO₂ JBL PROFLORA CO₂ TAIFUN GLASS (rozdz. 5.5) letnią wodą wodociągową i połączyć go z wężem CO₂ (rozdz. 5.6). Dyfuzor
zamocować jak najbliżej dna akwarium w miejscu z delikatnym ruchem wody.
PL
105
