JBL PROFLORA CO2 BASIC SET Gebrauchsanweisung Seite 22

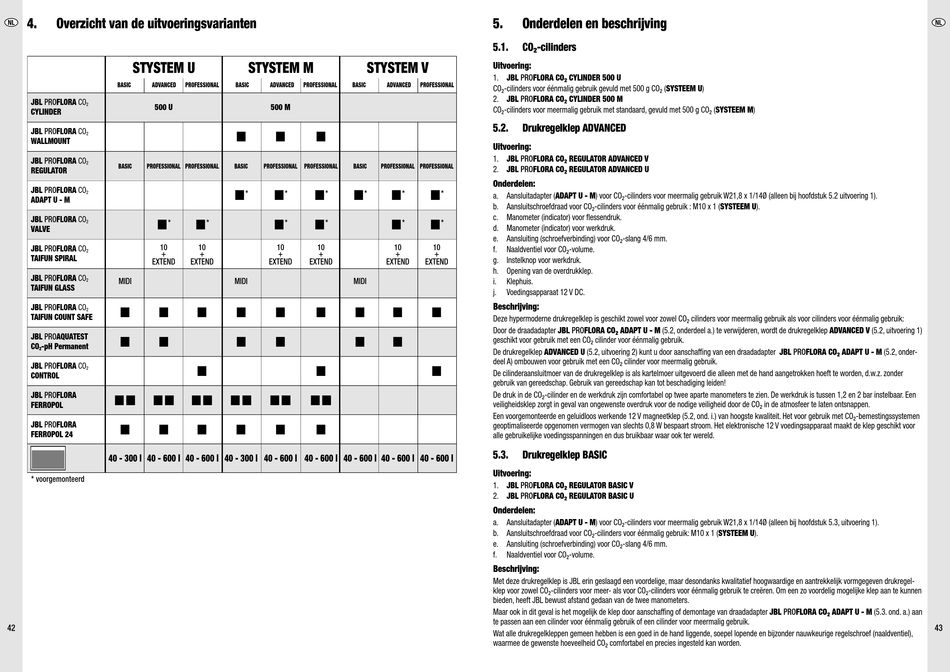

4. Overzicht van de uitvoeringsvarianten
NL
STYSTEM U
BASIC ADVANCED PROFESSIONAL
JBL PROFLORA CO
2
500 U
CYLINDER
JBL PROFLORA CO
2
WALLMOUNT
JBL PROFLORA CO
2
BASIC PROFESSIONAL PROFESSIONAL
REGULATOR
JBL PROFLORA CO
2
ADAPT U - M
JBL PROFLORA CO

*
2
VALVE
10
JBL PROFLORA CO
2
+
TAIFUN SPIRAL
EXTEND
JBL PROFLORA CO
MIDI
2
TAIFUN GLASS
JBL PROFLORA CO
 
2
TAIFUN COUNT SAFE
JBL PROAQUATEST
 
CO -pH Permanent
2
JBL PROFLORA CO
2
CONTROL
JBL PROFLORA
 
FERROPOL
JBL PROFLORA
 
FERROPOL 24
40 - 300 l 40 - 600 l 40 - 600 l
* voorgemonteerd
42
STYSTEM M STYSTEM V
BASIC ADVANCED PROFESSIONAL BASIC
500 M
  
BASIC PROFESSIONAL PROFESSIONAL BASIC
   
* * * *
  
* * *
10 10 10
+ + +
EXTEND EXTEND EXTEND
MIDI MIDI
    
  
 
   
   
40 - 300 l 40 - 600 l 40 - 600 l 40 - 600 l
5. Onderdelen en beschrijving
5.1. CO₂-cilinders
Uitvoering:
1. JBL PROFLORA CO₂ CYLINDER 500 U
ADVANCED PROFESSIONAL
CO₂-cilinders voor éénmalig gebruik gevuld met 500 g CO₂ (SYSTEEM U)
2. JBL PROFLORA CO₂ CYLINDER 500 M
CO₂-cilinders voor meermalig gebruik met standaard, gevuld met 500 g CO₂ (SYSTEEM M)
5.2. Drukregelklep ADVANCED
Uitvoering:
1. JBL PROFLORA CO₂ REGULATOR ADVANCED V
PROFESSIONAL PROFESSIONAL
2. JBL PROFLORA CO₂ REGULATOR ADVANCED U
Onderdelen:
 
* *
a. Aansluitadapter (ADAPT U - M) voor CO₂-cilinders voor meermalig gebruik W21,8 x 1/14Ø (alleen bij hoofdstuk 5.2 uitvoering 1).
b. Aansluitschroefdraad voor CO₂-cilinders voor éénmalig gebruik : M10 x 1 (SYSTEEM U).
c. Manometer (indicator) voor flessendruk.
 
* *
d. Manometer (indicator) voor werkdruk.
e. Aansluiting (schroefverbinding) voor CO₂-slang 4/6 mm.
10 10
f. Naaldventiel voor CO₂-volume.
+ +
g. Instelknop voor werkdruk.
EXTEND EXTEND
h. Opening van de overdrukklep.
i. Klephuis.
j. Voedingsapparaat 12 V DC.
Beschrijving:
 
Deze hypermoderne drukregelklep is geschikt zowel voor zowel CO₂ cilinders voor meermalig gebruik als voor cilinders voor éénmalig gebruik:
Door de draadadapter JBL PROFLORA CO₂ ADAPT U - M (5.2, onderdeel a.) te verwijderen, wordt de drukregelklep ADVANCED V (5.2, uitvoering 1)

geschikt voor gebruik met een CO₂ cilinder voor éénmalig gebruik.
De drukregelklep ADVANCED U (5.2, uitvoering 2) kunt u door aanschaffing van een draadadapter JBL PROFLORA CO₂ ADAPT U - M (5.2, onder-
deel A) ombouwen voor gebruik met een CO₂ cilinder voor meermalig gebruik.

De cilinderaansluitmoer van de drukregelklep is als kartelmoer uitgevoerd die alleen met de hand aangetrokken hoeft te worden, d.w.z. zonder
gebruik van gereedschap. Gebruik van gereedschap kan tot beschadiging leiden!
De druk in de CO₂-cilinder en de werkdruk zijn comfortabel op twee aparte manometers te zien. De werkdruk is tussen 1,2 en 2 bar instelbaar. Een
veiligheidsklep zorgt in geval van ongewenste overdruk voor de nodige veiligheid door de CO₂ in de atmosfeer te laten ontsnappen.
Een voorgemonteerde en geluidloos werkende 12 V magneetklep (5.2, ond. i.) van hoogste kwaliteit. Het voor gebruik met CO₂-bemestingssystemen
geoptimaliseerde opgenomen vermogen van slechts 0,8 W bespaart stroom. Het elektronische 12 V voedingsapparaat maakt de klep geschikt voor
alle gebruikelijke voedingsspanningen en dus bruikbaar waar ook ter wereld.
5.3. Drukregelklep BASIC
40 - 600 l 40 - 600 l
Uitvoering:
1. JBL PROFLORA CO₂ REGULATOR BASIC V
2. JBL PROFLORA CO₂ REGULATOR BASIC U
Onderdelen:
a. Aansluitadapter (ADAPT U - M) voor CO₂-cilinders voor meermalig gebruik W21,8 x 1/14Ø (alleen bij hoofdstuk 5.3, uitvoering 1).
b. Aansluitschroefdraad voor CO₂-cilinders voor éénmalig gebruik: M10 x 1 (SYSTEEM U).
e. Aansluiting (schroefverbinding) voor CO₂-slang 4/6 mm.
f. Naaldventiel voor CO₂-volume.
Beschrijving:
Met deze drukregelklep is JBL erin geslaagd een voordelige, maar desondanks kwalitatief hoogwaardige en aantrekkelijk vormgegeven drukregel-
klep voor zowel CO₂-cilinders voor meer- als voor CO₂-cilinders voor éénmalig gebruik te creëren. Om een zo voordelig mogelijke klep aan te kunnen
bieden, heeft JBL bewust afstand gedaan van de twee manometers.
Maar ook in dit geval is het mogelijk de klep door aanschaffing of demontage van draadadapter JBL PROFLORA CO₂ ADAPT U - M (5.3. ond. a.) aan
te passen aan een cilinder voor éénmalig gebruik of een cilinder voor meermalig gebruik.
Wat alle drukregelkleppen gemeen hebben is een goed in de hand liggende, soepel lopende en bijzonder nauwkeurige regelschroef (naaldventiel),
waarmee de gewenste hoeveelheid CO₂ comfortabel en precies ingesteld kan worden.
NL
43
