5 An die Spannungsversorgung anschließen
Gehäuseübersicht
16
3. Anschlusskabel ca. 10 cm (4 in) abmanteln, Aderenden ca. 1 cm
(0.4 in) abisolieren
4. Kabel durch die Kabelverschraubung in den Sensor schieben
5. Anschlussklemmen mit einem Schraubendreher öffnen
6. Aderenden nach Anschlussplan in die offenen Klemmen stecken
7. Anschlussklemmen mit einem Schraubendreher festziehen
8. Korrekten Sitz der Leitungen in den Klemmen durch leichtes
Ziehen prüfen
9. Überwurfmutter der Kabelverschraubung fest anziehen. Der
Dichtring muss das Kabel komplett umschließen
10. Gehäusedeckel verschrauben
Der elektrische Anschluss ist somit fertig gestellt.
5.3 Anschlussplan Einkammergehäuse
Die nachfolgenden Abbildungen gelten sowohl für die Nicht-Ex-, als
auch für die Ex-d-Ausführung.
4
1

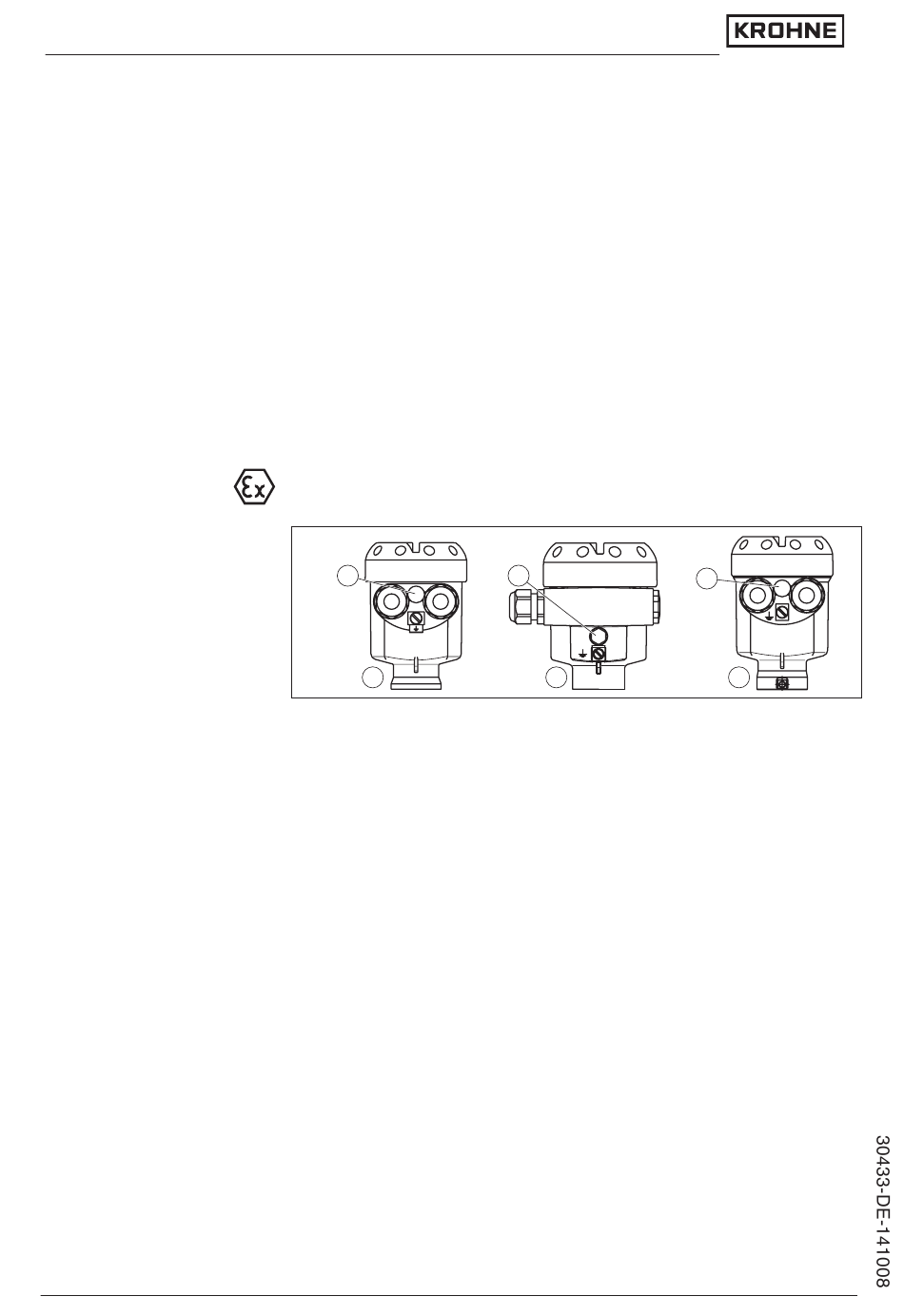

Abb. 10: Werkstoffvarianten Einkammergehäuse
1 Kunststoff (nicht bei EEx d)
2 Aluminium
3 Edelstahl (nicht bei EEx d)
4 Filterelement für Luftdruckausgleich (nicht bei EEx d)
OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter
4
2
4
3
