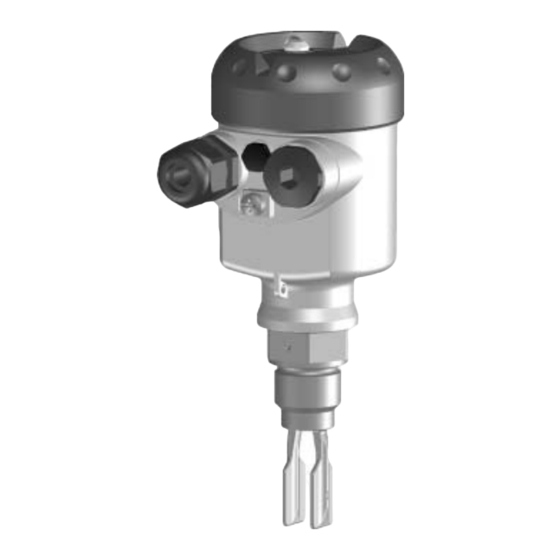

KROHNE OPTISWITCH 5100C Betriebsanleitung

Vorschau ausblenden Andere Handbücher für OPTISWITCH 5100C:
Inhaltsverzeichnis

Quicklinks

Betriebsanleitung
OPTISWITCH 5100 C, 5150 C
mit kontaktlosem Schalter
Inhaltsverzeichnis
loading

Verwandte Anleitungen für KROHNE OPTISWITCH 5100C

Inhaltszusammenfassung für KROHNE OPTISWITCH 5100C

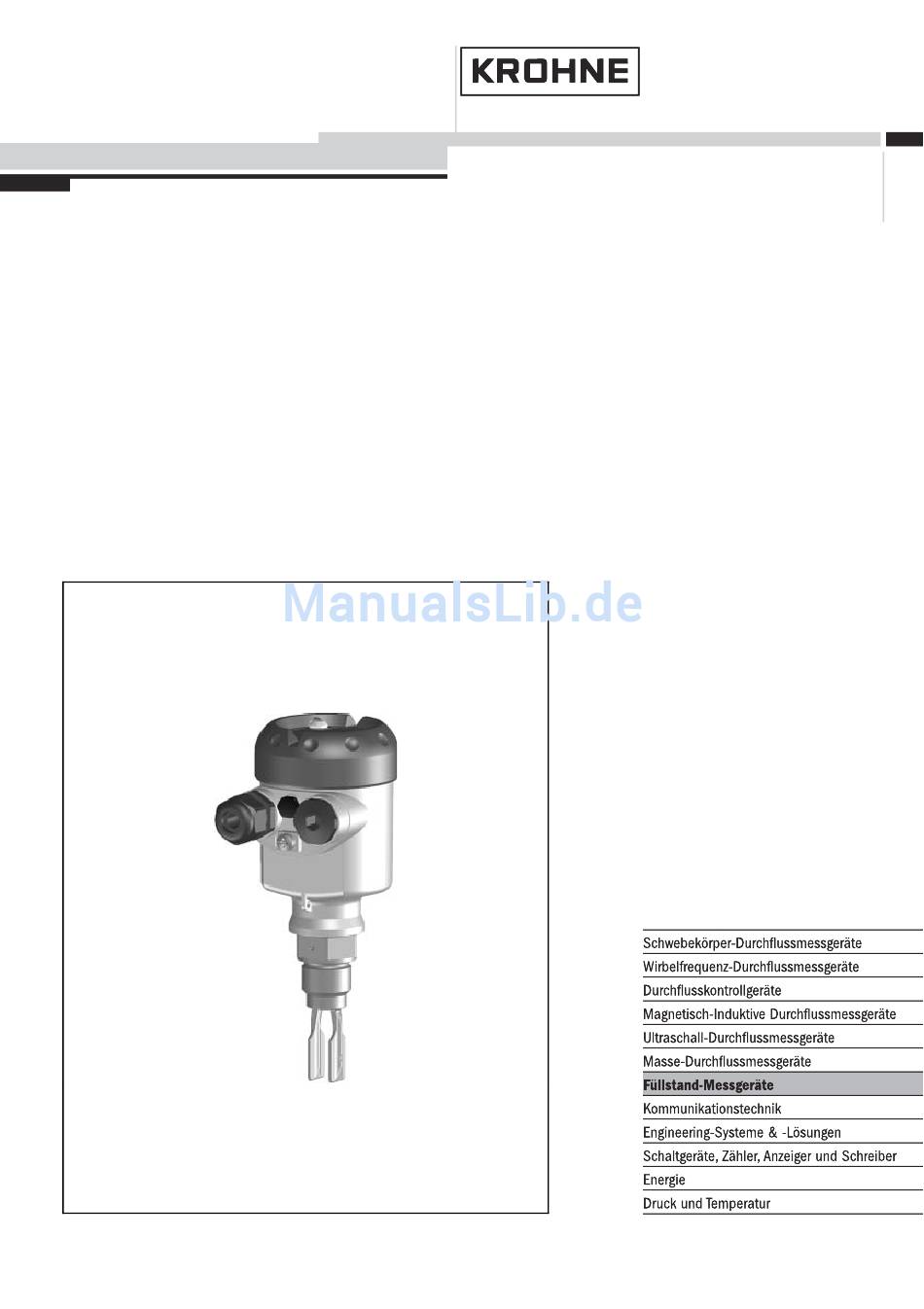

  • Seite 1 Betriebsanleitung OPTISWITCH 5100 C, 5150 C mit kontaktlosem Schalter...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1 Zu diesem Dokument Funktion ......Zielgruppe......Verwendete Symbolik .
  • Seite 3 Inhaltsverzeichnis 9 Anhang Technische Daten ..... . Maße ....... OPTISWITCH 5100 C, 5150 C - mit kontaktlosem Schalter...

  • Seite 4: Zu Diesem Dokument

    Zu diesem Dokument 1 Zu diesem Dokument 1.1 Funktion Die vorliegende Betriebsanleitung liefert Ihnen die erforder- lichen Informationen für eine schnelle Inbetriebnahme und einen sicheren Betrieb. Lesen Sie diese deshalb vor der Inbetriebnahme. 1.2 Zielgruppe Diese Betriebsanleitung richtet sich an ausgebildetes Fach- personal.

  • Seite 5: Zu Ihrer Sicherheit

    Zu Ihrer Sicherheit 2 Zu Ihrer Sicherheit 2.1 Autorisiertes Personal Sämtliche in dieser Betriebsanleitung beschriebenen Hand- habungen dürfen nur durch ausgebildetes und vom Anla- genbetreiber autorisiertes Fachpersonal durchgeführt werden. Eingriffe darüber hinaus dürfen aus Sicherheits- und Ge- währleistungsgründen nur durch vom Hersteller autorisiertes Personal vorgenommen werden.

  • Seite 6: Sil-Konformität

    Zu Ihrer Sicherheit NSR: EN 61010-1: 1993 2.6 SIL-Konformität Der OPTISWITCH 5100 C, 5150 C erfüllt die Anforderungen an die funktionale Sicherheit nach IEC 61508/IEC 61511. Weitere Informationen finden Sie in der Zusatzanleitung "Safety Manual - Funktionale Sicherheit (SIL) OPTISWITCH 5XXX".

  • Seite 7: Produktbeschreibung

    Produktbeschreibung 3 Produktbeschreibung 3.1 Aufbau Der Lieferumfang besteht aus: Lieferumfang Grenzstandsensor OPTISWITCH 5100 C, 5150 C Dokumentation - dieser Betriebsanleitung - Ex-spezifischen Sicherheitshinweisen (bei Ex-Ausfüh- rungen) ggfs. weiteren Bescheinigungen. Der OPTISWITCH 5100 C, 5150 C besteht aus den Komponenten Komponenten: Gehäusedeckel Gehäuse mit Elektronik Prozessanschluss mit Schwinggabel...

  • Seite 8: Bedienung

    Produktbeschreibung DN 25 montiert werden. Die kleine Schwinggabel gestattet den Einsatz in Behältern, Tanks und Rohren. Durch sein einfaches und robustes Messsystem lässt sich der OPTISWITCH 5100 C, 5150 C nahezu unabhängig von den chemischen und physikalischen Eigenschaften der Flüssigkeit einsetzen. Er arbeitet auch unter schwierigen Messbedingungen wie Turbulenzen, Luftblasen, Schaumbildung, Anhaftungen, star- ken Fremdvibrationen oder wechselndem Füllgut.

  • Seite 9: Lagerung Und Transport

    Produktbeschreibung können Füllgüter mit Dichte >0,7 g/cm³ (>0.025 lbs/in³) detektiert werden. Bei Füllgütern mit niedrigerer Dichte kann das Gerät angepasst werden. Auf dem Elektronikeinsatz finden Sie folgende Anzeige- und Bedienelemente: Kontrollleuchte zur Anzeige des Schaltzustands (grün/rot) DIL-Schalter zur Empfindlichkeits-Umschaltung Betriebsarten-Umschaltung zur Wahl des Schaltverhaltens (A/B) 3.4 Lagerung und Transport Ihr Gerät wurde auf dem Weg zum Einsatzort durch eine...

  • Seite 10: Montieren

    Montieren 4 Montieren 4.1 Allgemeine Hinweise Grundsätzlich kann der OPTISWITCH 5100 C, 5150 C in jeder Schaltpunkt beliebigen Lage eingebaut werden. Das Gerät muss lediglich so montiert werden, dass sich die Schwinggabel auf Höhe des gewünschten Schaltpunkts befindet. Die Schwinggabel hat seitlich Markierungen (Einkerbungen), die den Schaltpunkt bei senkrechtem Einbau kennzeichnen.
  • Seite 11 Montieren Abb. 3: Einbau waagerecht Schaltpunkt Abb. 4: Einbau waagerecht (empfohlene Einbaulage - vor allem für anhaftende Füllgüter) Schaltpunkt Markierung bei Gewindeausführung oben - bei Flanschversionen auf die Flanschbohrungen ausgerichtet. Bei Flanschversionen ist die Gabel folgendermaßen auf die Flanschbohrungen ausgerichtet. Abb.
  • Seite 12 Montieren Sie schützen Ihren OPTISWITCH 5100 C, 5150 C zusätzlich gegen das Eindringen von Feuchtigkeit, indem Sie das Anschlusskabel vor der Kabelverschraubung nach unten führen. Regen- und Kondenswasser können so abtropfen. Dies gilt vor allem bei Montage im Freien, in Räumen, in denen mit Feuchtigkeit zu rechnen ist (z.B.

  • Seite 13: Montagehinweise

    Montieren Warnung: Das Gehäuse darf nicht zum Einschrauben verwendet werden! Das Festziehen kann Schäden an der Drehmechanik des Gehäuses verursachen. Verwenden Sie zum Einschrauben den Sechskant oberhalb des Gewindes. 4.2 Montagehinweise Der OPTISWITCH 5100 C, 5150 C hat einen definierten Einschweißstutzen Gewindeanfang.
  • Seite 14 Montieren Bei horizontalem Einbau in anhaftenden und zähflüssigen Anhaftende Füllgüter Füllgütern sollten die Flächen der Schwinggabel möglichst senkrecht stehen, um Ablagerungen auf der Schwinggabel möglichst gering zu halten. Bei der Gewindeausführung ist eine Markierung auf dem Sechskant. Damit können Sie die Stellung der Schwinggabel beim Einschrauben kontrollieren.

  • Seite 15: An Die Spannungsversorgung Anschließen

    An die Spannungsversorgung anschließen 5 An die Spannungsversorgung anschließen 5.1 Anschluss vorbereiten Beachten Sie grundsätzlich folgende Sicherheitshinweise: Sicherheitshinweise beach- Nur in spannungslosem Zustand anschließen In explosionsgefährdeten Bereichen müssen die entsprech- Sicherheitshinweise für Ex-Anwendungen enden Vorschriften, Konformitäts- und Baumusterprüfbe- beachten scheinigungen der Sensoren und der Versorgungsgeräte beachtet werden.

  • Seite 16: Anschlussschritte

    An die Spannungsversorgung anschließen Verwenden Sie für OPTISWITCH 5100 C, 5150 C in explosionsgeschützten Bereichen nur zugelassene Kabelver- schraubungen. Bei Ex-Anwendungen sind die entsprechenden Errichtungs- Anschlusskabel für Ex-Anwendungen vorschriften zu beachten. auswählen 5.2 Anschlussschritte Bei Ex-Geräten darf der Gehäusedeckel nur dann geöffnet werden, wenn keine explosionsfähige Atmosphäre vorhanden ist.
  • Seite 17 An die Spannungsversorgung anschließen Gehäuseübersicht Abb. 8: Werkstoffvarianten Einkammergehäuse Kunststoff (nicht bei EEx d) Aluminium Edelstahl (nicht bei EEx d) Filterelement für Luftdruckausgleich (nicht bei EEx d) Elektronik- und Anschluss- raum SW E60C 2 0 - 2 5 3 V A C / D C m a x 4 0 0 m A 0,5 g / cm 3 0,7 g / cm 3...
  • Seite 18 An die Spannungsversorgung anschließen Zum direkten Ansteuern von Relais, Schützen, Magnetventi- len, Leuchtmeldern, Hupen etc. Darf nicht ohne zwischenge- schaltete Last betrieben werden, da der Elektronikeinsatz bei direktem Anschluss an das Netz zerstört wird. Nicht zum Anschluss an Niederspannungs-SPS-Eingänge geeignet. Der Eigenstrom wird nach Abschalten der Last kurzzeitig unter 1 mA abgesenkt, so dass Schütze, deren Haltestrom geringer ist als der dauernd fließende Eigenstrom der Elektronik,...

  • Seite 19: In Betrieb Nehmen

    In Betrieb nehmen 6 In Betrieb nehmen 6.1 Allgemeines Die Zahlenangaben in Klammern beziehen sich auf die nachfolgenden Abbildungen. Der Schaltzustand der Elektronik kann beim Kunststoffge- Funktion/Aufbau häuse bei geschlossenem Gehäusedeckel kontrolliert werden (Kontrollleuchte). In der Grundeinstellung können Füllgüter mit Dichte >0,7 g/cm³...

  • Seite 20: Bedienelemente

    In Betrieb nehmen 6.2 Bedienelemente Abb. 11: Elektronikeinsatz SWE60C - kontaktloser Schalter Kontrollleuchte (LED) DIL-Schalter zur Betriebsarten-Umschaltung DIL-Schalter zur Empfindlichkeits-Umschaltung Kontrollleuchte (LED) zur Anzeige des Schaltzustands. Kontrollleuchte (1) grün = Ausgang leitet rot = Ausgang sperrt rot (blinkt) = Störung Mit der Betriebsarten-Umschaltung (A/B) können Sie den Betriebsarten-Umschaltung Schaltzustand des Relais ändern.

  • Seite 21: Funktionstabelle

    In Betrieb nehmen 6.3 Funktionstabelle Die folgende Tabelle gibt eine Übersicht über die Schaltzu- stände in Abhängigkeit von der eingestellten Betriebsart und dem Füllstand. Füllstand Schaltzustand Kontrollleuchte Betriebsart A Überlaufschutz Schalter geschlos- grün Betriebsart A Überlaufschutz Schalter offen Betriebsart B Trockenlaufschutz Schalter geschlos- grün...

  • Seite 22: Instandhalten Und Störungen Beseitigen

    Instandhalten und Störungen beseitigen 7 Instandhalten und Störungen beseitigen 7.1 Wartung Der OPTISWITCH 5100 C, 5150 C bedarf bei bestimmungs- gemäßer Verwendung im Normalbetrieb keiner besonderen Wartung. 7.2 Störungen beseitigen Der OPTISWITCH 5100 C, 5150 C bietet Ihnen ein Höchst- Störungsursachen maß...

  • Seite 23: Das Gerät Reparieren

    7.3 Das Gerät reparieren Sollte eine Reparatur erforderlich sein, gehen Sie folgender- maßen vor: Im Internet können Sie auf unserer Homepage http://www. krohne-mar.com/fileadmin/media-lounge/PDF-Download/ Specimen_e.pdf ein Rücksendeformular herunterladen. Sie helfen uns damit, die Reparatur schnell und ohne Rück- fragen durchzuführen. Für jedes Gerät ein Formular ausdrucken und ausfüllen Das Gerät reinigen und bruchsicher verpacken...

  • Seite 24: Ausbauen

    Ausbauen 8 Ausbauen 8.1 Ausbauschritte Warnung: Achten Sie vor dem Ausbauen auf gefährliche Prozess- bedingungen wie z.B. Druck im Behälter, hohe Temperaturen, aggressive oder toxische Füllgüter etc. Beachten Sie die Kapitel "Montieren" und "An die Span- nungsversorgung anschließen" und führen Sie die dort ange- gebenen Schritte sinngemäß...

  • Seite 25: Technische Daten

    Anhang 9 Anhang 9.1 Technische Daten Allgemeine Daten Werkstoff 316L entspricht 1.4404 oder 1.4435 Werkstoffe, medienberührt - Prozessanschluss - Gewinde 316L, Hastelloy C4 (2.4602) - Prozessanschluss - Flansch 316L, 316L mit Hastelloy C4 plattiert, 316L mit ECTFE beschichtet, 316L mit PFA beschichtet - Prozessdichtung Klingersil C-4400 - Schwinggabel...
  • Seite 26 Anhang Prozessanschlüsse - Gewinde G¾ A, ¾ NPT, G1 A, 1 NPT - Flansche DIN ab DN 25, ANSI ab 1" - Lebensmittelgeeignete Anschlüsse Rohrverschraubung DN 40 PN 40, Tri-Clamp 1", Tri-Clamp 1½" PN 10, Konus DN 25 PN 40, Tuchenhagen Varivent DN 50 PN 10 Gasdichte Durchführung (optional) - Leckrate...
  • Seite 27 Anhang Prozesstemperatur (Gewinde- bzw. Flanschtemperatur) mit Temperaturzwi- schenstück (optional) - OPTISWITCH 5100 C, 5150 C aus -50 … +250 °C (-58 … +482 °F) 316L/Hastelloy C4 - OPTISWITCH 5100 C, 5150 C mit -50 … +150 °C (-58 … +302 °F) ECTFE beschichtet - OPTISWITCH 5100 C, 5150 C mit -50 …...
  • Seite 28 Anhang Elektro-Mechanische Daten Kabeleinführung/Stecker (je nach Ausführung) - Einkammergehäuse 1x Kabelverschraubung M20x1,5 (Kabel-ø 5 … 9 mm), 1x Blindstopfen M20x1,5; beiliegend 1x Kabelverschraubung M20x1,5 oder: 1x Kabelverschraubung ½ NPT, 1x Blind- stopfen ½ NPT, 1x Kabelverschraubung ½ NPT oder: 1x Stecker M12x1, 1x Blindstopfen M20x1,5 Schraubklemmen für Leitungsquerschnitt bis 1,5 mm²...
  • Seite 29 Anhang Schutzklasse Zulassungen ATEX II 1/2G, 2G EEx d IIC T6 Überfüllsicherung nach WHG Schiffzulassungen Abweichende Daten bei Ex-Anwendungen: siehe separate Sicherheitshin- weise. Nur mit Aluminiumgehäuse. OPTISWITCH 5100 C, 5150 C - mit kontaktlosem Schalter...

  • Seite 30: Maße

    Anhang 9.2 Maße OPTISWITCH 5100 C, 5150 C ~ 69mm ~ 116mm ~ 69mm ") ") ø 77mm ") ø 84mm ø 77mm ") ") ") M20x1,5/ M20x1,5/ M20x1,5 ½ NPT ½ ½ NPT Abb. 13: Gehäusevarianten Kunststoffgehäuse Edelstahlgehäuse Aluminiumgehäuse OPTISWITCH 5100 C, 5150 C - mit kontaktlosem Schalter...
  • Seite 31 Anhang OPTISWITCH 5100 C, 5150 C 32 (G "NPT) 41 (G1A, 1"NPT) "NPT G1A, 1"NPT ø33,7mm ") Abb. 14: OPTISWITCH 5100 C, 5150 C, Gewindeausführung Gewinde Tri-Clamp Konus DN 25 Rohrverschraubung DN 40 Flansch Gasdichte Durchführung Temperaturzwischenstück OPTISWITCH 5100 C, 5150 C - mit kontaktlosem Schalter...
  • Seite 32 Änderungen vorbehalten 30428-DE-060831...
