- Seite 1 Betriebsanleitung OPTISWITCH 5200 C, 5250 C - kontaktloser Schalter Document ID: 30433...
-
Seite 2: Inhaltsverzeichnis
Wartung.......................... 22 Störungen beseitigen ..................... 22 Elektronik austauschen ....................24 Das Gerät reparieren ...................... 24 Ausbauen Ausbauschritte ....................... 25 Entsorgen ........................25 Anhang Technische Daten ......................26 Maße ..........................32 Redaktionsstand: 2014-10-08 OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter... -
Seite 3: Zu Diesem Dokument
Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. → Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. Batterieentsorgung Dieses Symbol kennzeichnet besondere Hinweise zur Entsorgung von Batterien und Akkus. OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter... -
Seite 4: Zu Ihrer Sicherheit
Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der OPTISWITCH 5200 C, 5250 C ist ein Sensor zur Grenzstander- fassung. Detaillierte Angaben zum Anwendungsbereich finden Sie im Kapitel "Produktbeschreibung". -
Seite 5: Sicherheitskennzeichen Am Gerät
EG-Richtlinien. Mit der Anbringung des CE-Zeichens bestätigen wir die erfolgreiche Prüfung. SIL-Konformität Der OPTISWITCH 5200 C, 5250 C erfüllt die Anforderungen an die funktionale Sicherheit nach IEC 61508 bzw. IEC 61511. Weitere Infor- mationen finden Sie im Safety Manual "OPTISWITCH 5XXX". -
Seite 6: Produktbeschreibung Aufbau

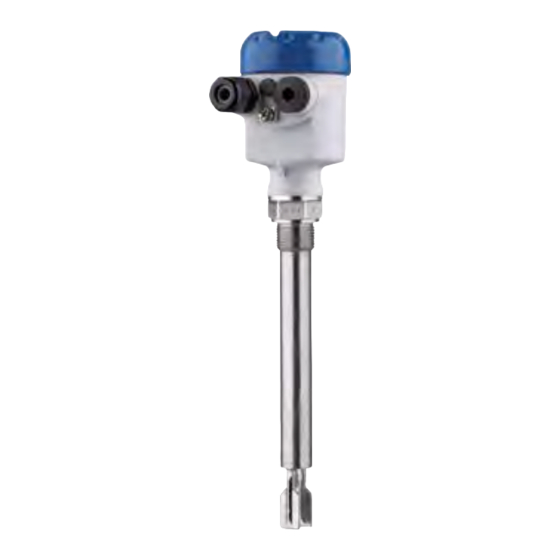

Grenzstandsensor OPTISWITCH 5200 C, 5250 C • Dokumentation – Dieser Betriebsanleitung – Safety Manual "Funktionale Sicherheit (SIL)" (optional) – Ex-spezifischen "Sicherheitshinweisen" (bei Ex-Ausführungen) Komponenten Der OPTISWITCH 5200 C, 5250 C besteht aus den Komponenten: • Gehäusedeckel • Gehäuse mit Elektronik • Prozessanschluss mit Schwinggabel Abb. -
Seite 7: Arbeitsweise
ändert sich die Frequenz. Diese Änderung wird vom eingebauten Elektronikeinsatz erfasst und in einen Schaltbefehl umgewandelt. Spannungsversorgung Der OPTISWITCH 5200 C, 5250 C ist ein Kompaktgerät, d. h. er kann ohne externe Auswertung betrieben werden. Die integrierte Elekt- ronik wertet das Füllstandsignal aus und stellt ein Schaltsignal zur Verfügung. -
Seite 8: Lagerung Und Transport
Vor Sonneneinstrahlung schützen • Mechanische Erschütterungen vermeiden • Lager- und Transporttem- Lager- und Transporttemperatur siehe Kapitel "Anhang - Techni- peratur sche Daten - Umgebungsbedingungen" • Relative Luftfeuchte 20 … 85 % OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter... -
Seite 9: Montieren Allgemeine Hinweise
Die Angaben dazu finden Sie im Kapitel "Technische Daten" und auf dem Typschild. Schaltpunkt Grundsätzlich kann der OPTISWITCH 5200 C, 5250 C in jeder belie- bigen Lage eingebaut werden. Das Gerät muss lediglich so montiert werden, dass sich die Schwinggabel auf Höhe des gewünschten Schaltpunktes befindet. - Seite 10 Abb. 4: Waagerechter Einbau (empfohlene Einbaulage, vor allem für anhaftende Medien) Schaltpunkt Markierung bei Gewindeausführung oben, bei Flanschausführungen auf die Flanschbohrungen ausgerichtet Bei Flanschausführungen ist die Gabel folgendermaßen auf die Flanschbohrungen ausgerichtet. OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter...
- Seite 11 Abb. 6: Maßnahmen gegen das Eindringen von Feuchtigkeit Vorsicht: Transport Halten Sie den OPTISWITCH 5200 C, 5250 C nicht an der Schwing- gabel. Insbesondere bei Flansch- oder Rohrversionen kann die Schwinggabel durch das Gerätegewicht beschädigt werden. Transportieren Sie beschichtete Geräte mit äußerster Vorsicht und vermeiden Sie Berührungen mit der Schwinggabel.
-
Seite 12: Handhabung
Montagehinweise Einschweißstutzen Der OPTISWITCH 5200 C, 5250 C hat einen definierten Gewindean- fang. Das bedeutet, dass sich jeder OPTISWITCH 5200 C, 5250 C nach dem Einschrauben immer in derselben Gabelstellung befindet. Entfernen Sie deshalb die mitgelieferte Dichtung vom Gewinde des OPTISWITCH 5200 C, 5250 C. - Seite 13 Wenn der OPTISWITCH 5200 C, 5250 C im Befüllstrom eingebaut ist, kann dies zu unerwünschten Fehlmessungen führen. Montieren Sie den OPTISWITCH 5200 C, 5250 C deshalb an einer Stelle im Behälter, wo keine störenden Einflüsse, wie z. B. von Befüllöffnungen, Rührwerken etc.
- Seite 14 Diese Maßnahme gilt vor allem für Anwendungen im Ex-Bereich Ka- tegorie 1G oder WHG. Achten Sie darauf, dass das Rohr durch diese Maßnahme nicht auf Biegung beansprucht wird. Abb. 9: Seitliche Abstützung des OPTISWITCH 5200 C, 5250 C Gasdichte Durchführung Die gasdichte Durchführung (Option) verhindert durch eine zwei- te Abdichtung ein unkontrolliertes Austreten des Mediums.
-
Seite 15: An Die Spannungsversorgung Anschließen
Kabelverschraubung sicher. Wenn Sie Kabel mit anderem Durch- messer oder Querschnitt einsetzen, wechseln Sie die Dichtung oder verwenden Sie eine geeignete Kabelverschraubung. Verwenden Sie für OPTISWITCH 5200 C, 5250 C in explosionsge- schützten Bereichen nur zugelassene Kabelverschraubungen. Bei Ex-Anwendungen sind die entsprechenden Errichtungsvorschrif- Anschlusskabel für... -
Seite 16: Anschlussplan Einkammergehäuse
Die nachfolgenden Abbildungen gelten sowohl für die Nicht-Ex-, als auch für die Ex-d-Ausführung. Gehäuseübersicht Abb. 10: Werkstoffvarianten Einkammergehäuse Kunststoff (nicht bei EEx d) Aluminium Edelstahl (nicht bei EEx d) Filterelement für Luftdruckausgleich (nicht bei EEx d) OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter... - Seite 17 Schütze, deren Haltestrom geringer ist als der dauernd fließende Eigenstrom der Elektronik, dennoch sicher abge- schaltet werden. Wenn der OPTISWITCH 5200 C, 5250 C als Teil einer Überfüllsiche- rung nach WHG eingesetzt wird, beachten Sie die übergeordneten Bestimmungen der allgemeinen bauaufsichtlichen Zulassung.
- Seite 18 5 An die Spannungsversorgung anschließen Abb. 12: Anschlussplan Einkammergehäuse OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter...
-
Seite 19: In Betrieb Nehmen
Hinweis: Tauchen Sie die Schwinggabel des OPTISWITCH 5200 C, 5250 C zu Testzwecken immer in Flüssigkeit. Testen Sie die Funktion des OPTISWITCH 5200 C, 5250 C nicht mit der Hand. Dies kann zur Beschädigung des Sensors führen. Bedienelemente Abb. 13: Elektronikeinsatz SWE60C - kontaktloser Schalter... -
Seite 20: Funktionstabelle
Abhängigkeit von der eingestellten Betriebsart und dem Füllstand. Füllstand Schaltzustand Kontrollleuchte Betriebsart A Überlaufschutz Schalter geschlos- Grün Betriebsart A Überlaufschutz Schalter offen Betriebsart B Trockenlaufschutz Schalter geschlos- Grün Betriebsart B Trockenlaufschutz Schalter offen OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter... - Seite 21 6 In Betrieb nehmen Füllstand Schaltzustand Kontrollleuchte Ausfall der Span- beliebig nungsversorgung (Betriebsart A/B) Schalter offen Störung beliebig Schalter offen blinkt rot OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter...
-
Seite 22: Instandhalten Und Störungen Beseitigen
Es liegt in der Verantwortung des Anlagenbetreibers, geeignete Maß- nahmen zur Beseitigung aufgetretener Störungen zu ergreifen. Störungsursachen Der OPTISWITCH 5200 C, 5250 C bietet Ihnen ein Höchstmaß an Funktionssicherheit. Dennoch können während des Betriebes Störun- gen auftreten. Diese können z. B. folgende Ursachen haben: •... -
Seite 23: Verhalten Nach Störungsbeseitigung
Gerät defekt Gerät austauschen bzw. zur Reparatur einsenden Je nach Störungsursache und getroffenen Maßnahmen sind ggf. die Verhalten nach Störungs- beseitigung im Kapitel "In Betrieb nehmen" beschriebenen Handlungsschritte erneut zu durchlaufen. OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter... -
Seite 24: Elektronik Austauschen
Sie helfen uns damit, die Reparatur schnell und ohne Rückfragen durchzuführen. • Für jedes Gerät ein Formular ausdrucken und ausfüllen • Das Gerät reinigen und bruchsicher verpacken • Dem Gerät das ausgefüllte Formular und eventuell ein Sicherheits- datenblatt beilegen OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter... -
Seite 25: Ausbauen Ausbauschritte
Mensch und Umwelt und ermöglicht eine Wiederverwendung von wertvollen Rohstoffen. Werkstoffe: siehe Kapitel "Technische Daten" Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter... -
Seite 26: Anhang
1530 g (54 oz) Ʋ Rohrverlängerung ca. 920 g/m (9.9 oz/ft) Schichtdicke Ʋ ECTFE ca. 0,5 mm (0.02 in) Ʋ PFA ca. 0,5 mm (0.02 in) Oberflächengüte Ʋ Standard ca. 3 µm (1.18 OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter... - Seite 27 1 g/cm³ (0.036 lbs/in³) (Wasser) Ʋ Füllgutviskosität 1 mPa s Ʋ Überlagerter Druck 0 kPa Ʋ Sensoreinbau senkrecht von oben Ʋ Dichtewahlschalter ≥ 0,7 g/cm³ Messgenauigkeit Messabweichung ± 1 mm (0.04 in) OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter...
-
Seite 28: Einfluss Der Prozesstemperatur Auf Den Schaltpunkt
Abb. 31: Einfluss der Füllgutdichte auf den Schaltpunkt Verschiebung des Schaltpunktes in mm (in) Füllgutdichte in g/cm³ (lb/in³) Schalterstellung ≥ 0,5 g/cm³ (0.018 lb/in³) Schalterstellung ≥ 0,7 g/cm³ (0.025 lb/in³) Schaltpunkt bei Referenzbedingungen (Einkerbung) Schwinggabel OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter... -
Seite 29: Einfluss Des Prozessdrucks Auf Den Schaltpunkt
Prozesstemperatur von +50 °C (+122 °F) gegeben (nur bei Gewindeausführungen). Prozesstemperatur (Gewinde- bzw. Flanschtemperatur) Ʋ OPTISWITCH 5200 C, 5250 C aus -50 … +150 °C (-58 … +302 °F) 316L/Alloy C22 (2.4602) OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter... - Seite 30 (-58 °F) (122 °F) (212 °F) (302 °F) (392 °F) (482 °F) Abb. 34: Prozesstemperatur - Prozessdruck bei Schalterstellung ≥ 0,7 g/cm³ (Empfindlichkeitsumschalter) Prozessdruck in bar (psig) Prozesstemperatur in °C (°F) OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter...
- Seite 31 – 1 x Stecker M12 x 1; 1 x Blindstopfen M20 x 1,5 Schraubklemmen für Aderquerschnitt bis 1,5 mm² (AWG 16) Bedienelemente Betriebsartenschalter Ʋ A Maximalstanderfassung bzw. Überlaufschutz/Überfüllsi- cherung Ʋ B Minimalstanderfassung bzw. Trockenlaufschutz OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter...
-
Seite 32: Maße
~ 69mm ~ 69mm ") ") ø 77mm ") ø 84mm ø 77mm ") ") ") M20x1,5/ M20x1,5/ M20x1,5/ M20x1,5 ½ NPT ½ NPT ½ NPT Abb. 36: Gehäuseausführungen Kunststoffgehäuse Edelstahlgehäuse Aluminiumgehäuse OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter... - Seite 33 ø 21,3 mm (0.84") ø 33,7 mm (1.33") Abb. 37: OPTISWITCH 5200 C, 5250 C, Gewindeausführung Einschraubgewinde Clamp Konus DN 25 Rohrverschraubung DN 40 Flansch Tuchenhagen Varivent = Sensorlänge, siehe Kapitel "Technische Daten" OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter...
- Seite 34 9 Anhang OPTISWITCH 5200 C, 5250 C, Optionen Abb. 38: Optionen Gasdichte Durchführung Temperaturzwischenstück OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter...
- Seite 35 Notizen OPTISWITCH 5200 C, 5250 C • - kontaktloser Schalter...
- Seite 36 Änderungen vorbehalten 30433-DE-141008...
