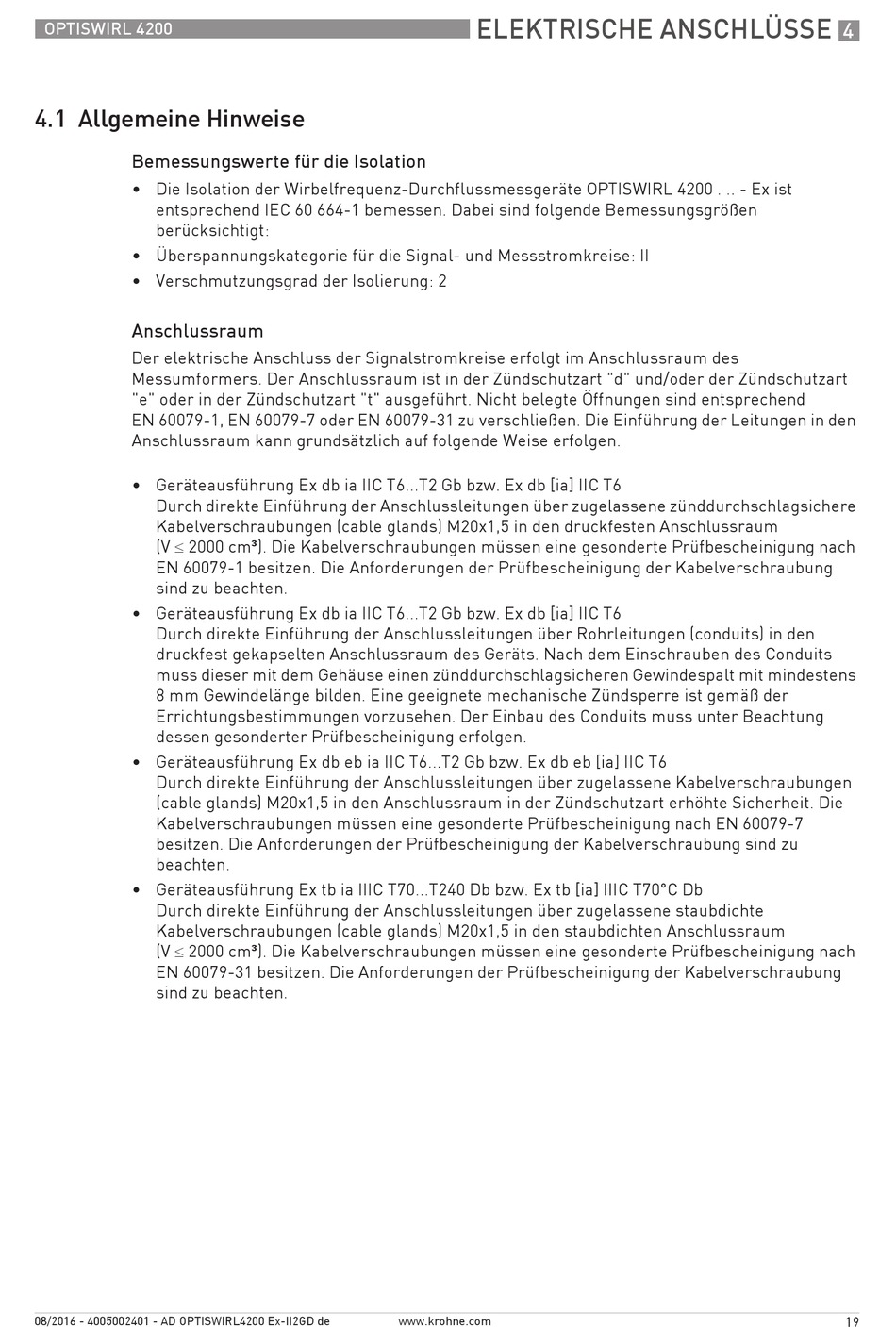

OPTISWIRL 4200

4.1 Allgemeine Hinweise

Bemessungswerte für die Isolation
• Die Isolation der Wirbelfrequenz-Durchflussmessgeräte OPTISWIRL 4200 . .. - Ex ist
entsprechend IEC 60 664-1 bemessen. Dabei sind folgende Bemessungsgrößen
berücksichtigt:
• Überspannungskategorie für die Signal- und Messstromkreise: II
• Verschmutzungsgrad der Isolierung: 2
Anschlussraum
Der elektrische Anschluss der Signalstromkreise erfolgt im Anschlussraum des
Messumformers. Der Anschlussraum ist in der Zündschutzart "d" und/oder der Zündschutzart
"e" oder in der Zündschutzart "t" ausgeführt. Nicht belegte Öffnungen sind entsprechend
EN 60079-1, EN 60079-7 oder EN 60079-31 zu verschließen. Die Einführung der Leitungen in den
Anschlussraum kann grundsätzlich auf folgende Weise erfolgen.
• Geräteausführung Ex db ia IIC T6...T2 Gb bzw. Ex db [ia] IIC T6
Durch direkte Einführung der Anschlussleitungen über zugelassene zünddurchschlagsichere
Kabelverschraubungen (cable glands) M20x1,5 in den druckfesten Anschlussraum
(V ≤ 2000 cm³). Die Kabelverschraubungen müssen eine gesonderte Prüfbescheinigung nach
EN 60079-1 besitzen. Die Anforderungen der Prüfbescheinigung der Kabelverschraubung
sind zu beachten.
• Geräteausführung Ex db ia IIC T6...T2 Gb bzw. Ex db [ia] IIC T6
Durch direkte Einführung der Anschlussleitungen über Rohrleitungen (conduits) in den
druckfest gekapselten Anschlussraum des Geräts. Nach dem Einschrauben des Conduits
muss dieser mit dem Gehäuse einen zünddurchschlagsicheren Gewindespalt mit mindestens
8 mm Gewindelänge bilden. Eine geeignete mechanische Zündsperre ist gemäß der
Errichtungsbestimmungen vorzusehen. Der Einbau des Conduits muss unter Beachtung
dessen gesonderter Prüfbescheinigung erfolgen.
• Geräteausführung Ex db eb ia IIC T6...T2 Gb bzw. Ex db eb [ia] IIC T6
Durch direkte Einführung der Anschlussleitungen über zugelassene Kabelverschraubungen
(cable glands) M20x1,5 in den Anschlussraum in der Zündschutzart erhöhte Sicherheit. Die
Kabelverschraubungen müssen eine gesonderte Prüfbescheinigung nach EN 60079-7
besitzen. Die Anforderungen der Prüfbescheinigung der Kabelverschraubung sind zu
beachten.
• Geräteausführung Ex tb ia IIIC T70...T240 Db bzw. Ex tb [ia] IIIC T70°C Db
Durch direkte Einführung der Anschlussleitungen über zugelassene staubdichte
Kabelverschraubungen (cable glands) M20x1,5 in den staubdichten Anschlussraum
(V ≤ 2000 cm³). Die Kabelverschraubungen müssen eine gesonderte Prüfbescheinigung nach
EN 60079-31 besitzen. Die Anforderungen der Prüfbescheinigung der Kabelverschraubung
sind zu beachten.
