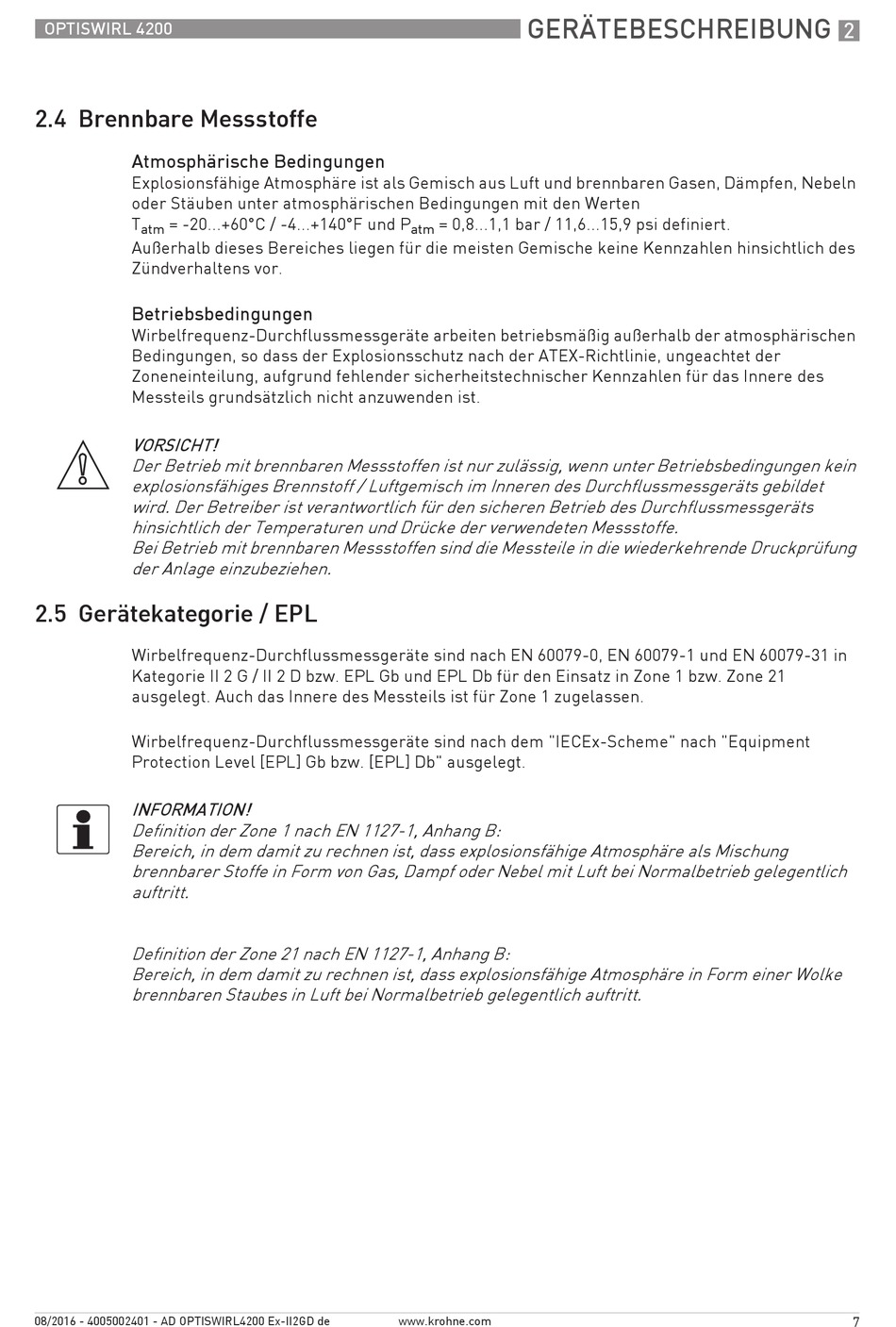

OPTISWIRL 4200

2.4 Brennbare Messstoffe

Atmosphärische Bedingungen
Explosionsfähige Atmosphäre ist als Gemisch aus Luft und brennbaren Gasen, Dämpfen, Nebeln
oder Stäuben unter atmosphärischen Bedingungen mit den Werten
T = -20...+60°C / -4...+140°F und P
atm
Außerhalb dieses Bereiches liegen für die meisten Gemische keine Kennzahlen hinsichtlich des
Zündverhaltens vor.
Betriebsbedingungen
Wirbelfrequenz-Durchflussmessgeräte arbeiten betriebsmäßig außerhalb der atmosphärischen
Bedingungen, so dass der Explosionsschutz nach der ATEX-Richtlinie, ungeachtet der
Zoneneinteilung, aufgrund fehlender sicherheitstechnischer Kennzahlen für das Innere des
Messteils grundsätzlich nicht anzuwenden ist.
VORSICHT!
Der Betrieb mit brennbaren Messstoffen ist nur zulässig, wenn unter Betriebsbedingungen kein
explosionsfähiges Brennstoff / Luftgemisch im Inneren des Durchflussmessgeräts gebildet
wird. Der Betreiber ist verantwortlich für den sicheren Betrieb des Durchflussmessgeräts
hinsichtlich der Temperaturen und Drücke der verwendeten Messstoffe.
Bei Betrieb mit brennbaren Messstoffen sind die Messteile in die wiederkehrende Druckprüfung
der Anlage einzubeziehen.
2.5 Gerätekategorie / EPL
Wirbelfrequenz-Durchflussmessgeräte sind nach EN 60079-0, EN 60079-1 und EN 60079-31 in
Kategorie II 2 G / II 2 D bzw. EPL Gb und EPL Db für den Einsatz in Zone 1 bzw. Zone 21
ausgelegt. Auch das Innere des Messteils ist für Zone 1 zugelassen.
Wirbelfrequenz-Durchflussmessgeräte sind nach dem "IECEx-Scheme" nach "Equipment
Protection Level [EPL] Gb bzw. [EPL] Db" ausgelegt.
INFORMATION!
Definition der Zone 1 nach EN 1127-1, Anhang B:
Bereich, in dem damit zu rechnen ist, dass explosionsfähige Atmosphäre als Mischung
brennbarer Stoffe in Form von Gas, Dampf oder Nebel mit Luft bei Normalbetrieb gelegentlich
auftritt.
Definition der Zone 21 nach EN 1127-1, Anhang B:
Bereich, in dem damit zu rechnen ist, dass explosionsfähige Atmosphäre in Form einer Wolke
brennbaren Staubes in Luft bei Normalbetrieb gelegentlich auftritt.
08/2016 - 4005002401 - AD OPTISWIRL4200 Ex-II2GD de
GERÄTEBESCHREIBUNG
= 0,8...1,1 bar / 11,6...15,9 psi definiert.
