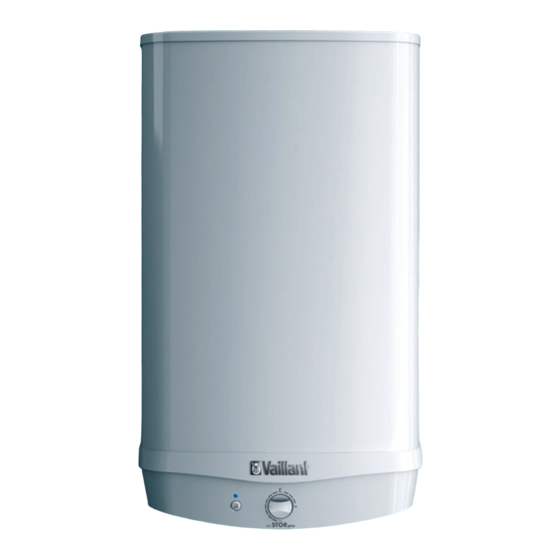

Vaillant eloSTOR pro VEH 50/7-3 Installations- Und Wartungsanleitung
Vorschau ausblenden
Andere Handbücher für eloSTOR pro VEH 50/7-3:
- Betriebsanleitung (12 Seiten) ,
- Betriebsanleitung (12 Seiten)
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Vaillant eloSTOR pro VEH 50/7-3
Inhaltszusammenfassung für Vaillant eloSTOR pro VEH 50/7-3
- Seite 1 Installations- und Wartungsanleitung eloSTOR pro VEH 50/7-3 VEH 80/7-3 VEH 100/7-3 VEH 120/7-3 AT, DE Herausgeber/Hersteller Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Tel. +492191 18 0 Fax +492191 18 2810 info@vaillant.de www.vaillant.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Sicherheit ............. 3 Handlungsbezogene Warnhinweise ...... 3 Bestimmungsgemäße Verwendung ...... 3 Allgemeine Sicherheitshinweise ......3 Vorschriften (Richtlinien, Gesetze, Normen) ..5 Hinweise zur Dokumentation......6 Mitgeltende Unterlagen beachten......6 Unterlagen aufbewahren ........6 Gültigkeit der Anleitung.......... 6 Produktbeschreibung.......... 6 Typenschild............ -
Seite 3: Sicherheit
Sicherheit 1 Sicherheit Die Verwendung des Produkts in Fahrzeu- gen, wie z. B. Mobilheimen oder Wohn- Handlungsbezogene Warnhinweise wagen, gilt als nicht bestimmungsgemäß. Nicht als Fahrzeuge gelten solche Einheiten, Klassifizierung der handlungsbezogenen die dauerhaft und ortsfest installiert sind (sog. Warnhinweise ortsfeste Installation). - Seite 4 1 Sicherheit 1.3.3 Lebensgefahr durch fehlende 1.3.9 Sachschaden durch ungeeignete Sicherheitseinrichtungen Montagefläche Die in diesem Dokument enthaltenen Sche- Die Montagefläche muss eben und für das mata zeigen nicht alle für eine fachgerechte Betriebsgewicht des Produkts ausreichend Installation notwendigen Sicherheitseinrich- tragfähig sein. Unebenheit der Montagefläche tungen.
-
Seite 5: Kalkausfall Im Sicherheitsventil
Sicherheit 1 1.3.12 Kalkausfall im Sicherheitsventil Durch hartes Wasser kann sich Kalk im Sicherheitsventil ablagern. ▶ Betätigen Sie bei geschlossenem System (druckfeste Installation) regelmäßig das Sicherheitsventil, um einem Festsitzen durch Kalkausfall vorzubeugen. ▶ Drehen Sie die Kappe ein Mal nach links. Dabei kann Wasser austreten. -
Seite 6: Hinweise Zur Dokumentation
2 Hinweise zur Dokumentation Hinweise zur Dokumentation Aufbau Mitgeltende Unterlagen beachten ▶ Beachten Sie unbedingt alle Betriebs- und Installations- anleitungen, die Komponenten der Anlage beiliegen. Unterlagen aufbewahren ▶ Geben Sie diese Anleitung sowie alle mitgeltenden Unterlagen an den Anlagenbetreiber weiter. Gültigkeit der Anleitung Diese Anleitung gilt ausschließlich für: Produkt - Artikelnummer... -
Seite 7: Anforderungen An Den Aufstellort
Montage 4 Anforderungen an den Aufstellort Produkt montieren ▶ Beachten Sie die folgenden Anforderungen: – Montage nur in durchgehend frostfreien und trockenen Räumen – Montage nur an ebener, senkrechter und stabiler Wand – Montage nur an Wand mit ausreichender Tragkraft für das gefüllte Produkt (→... -
Seite 8: Installation
5 Installation – Vaillant Anschlussrohr 0020192421 Manometer-Anschluss- Druckminderer stutzen – Vaillant Anschlussrohr 0020192422 Kaltwasser-Absperrven- Rückflussverhinderer Bedingung: Die Wand ist uneben. Prüfventil Installieren Sie die Komponenten (1) bis (9). Installieren Sie die Sicherheitseinrichtung so nah wie möglich an den Kaltwassereingang des Produkts. -
Seite 9: Elektroinstallation
Inbetriebnahme 6 Elektroinstallation Ziehen Sie die Schrauben der Zugentlastung (4) fest. Befestigen Sie das Netzanschlusskabel (1) an der Netz- anschlussklemme (5). Führen Sie das Zusatzanschlusskabel (2) durch die Kabeldurchführung (3) und durch die Zugentlastung (4). Ziehen Sie die Schrauben der Zugentlastung (4) fest. Befestigen Sie das Zusatzanschlusskabel (2) an der Zusatzanschlussklemme (7). -
Seite 10: Inspektion Und Wartung
8 Inspektion und Wartung ▶ 8.1.1 Magnesium-Schutzanode prüfen Weisen Sie den Betreiber darauf hin, das Sicherheits- ventil und den optionalen Druckminderer regelmäßig manuell zu betätigen, um deren Funktion sicherzustel- len und Kalkausfall zu lösen. Gefahr! Lebensgefahr durch Legionellen! Legionellen entwickeln sich bei Temperatu- ren unter 60 °C. -
Seite 11: Innenbehälter Und Bauteile Auf Kalkausfall
Der flächendeckende Kundendienst für ganz Österreich ist täglich von 0 bis 24 Uhr erreichbar. Vaillant Kundendienst- Schalten Sie das Produkt spannungsfrei. (→ Seite 10) techniker sind 365 Tage für Sie unterwegs, sonn- und feier- Beseitigen Sie die Ursache für das Auslösen des tags, österreichweit. -
Seite 12: Anhang
Anhang Anhang Störungen beheben Störung Mögliche Ursache Störungsbehebung – Der Sicherheits- Trockenbrand Prüfen Sie, warum der Warmwasserspeicher kein Wasser ent- temperaturbegrenzer hat hält und tauschen Sie das defekte Bauteil. ausgelöst. – Füllen Sie den Warmwasserspeicher. – zu lange Aufheizzeit Prüfen Sie die elektrischen Steckverbindungen und Anschlüsse auf korrekten Sitz und korrigieren Sie ihn ggf. -
Seite 13: C Verbindungsschaltplan
Anhang Verbindungsschaltplan Verbindungsschaltplan Einspeisung Einkreis-/Zweikreisschaltung Erdung Schutzanode Netzanschlussklemme Widerstand Funktionserde Relais Heizelemente Kontrolllampe Trennstecker Thermostat Leistungswahlklemme Sicherheitstemperaturbegrenzer Schnellaufheiztaste Erdung Behälter 0020196671_08 eloSTOR pro Installations- und Wartungsanleitung... -
Seite 14: C.2 Leistung Wählen
Anhang Leistung wählen Betriebsart Netzanschluss Grundlast Schnellaufheizung – – Einkreisschaltung VEH 50/7-3 – VEH 80/7-3 – VEH 100/7-3 2 kW – – VEH 120/7-3 1,5 kW – – – – VEH 120/7-3 3 kW – – VEH 50/7-3 – VEH 80/7-3 –... - Seite 15 Anhang Betriebsart Netzanschluss Grundlast Schnellaufheizung – – Zweikreisschaltung VEH 50/7-3 VEH 50/7-3 – – VEH 80/7-3 VEH 80/7-3 – – VEH 100/7-3 VEH 100/7-3 2 kW 4 kW – – VEH 120/7-3 VEH 120/7-3 3 kW 4,5 kW – – VEH 50/7-3 VEH 50/7-3 –...
-
Seite 16: Wartungsplan
Anhang Betriebsart Netzanschluss Grundlast Schnellaufheizung – – Manueller Betrieb VEH 50/7-3 – VEH 80/7-3 – VEH 100/7-3 4 kW – – VEH 120/7-3 4,5 kW – – – VEH 50/7-3 – VEH 80/7-3 – VEH 100/7-3 6 kW – – VEH 120/7-3 6 kW Wartungsplan... - Seite 17 Anhang VEH 50/7-3 VEH 80/7-3 VEH 100/7-3 VEH 120/7-3 – – – Aufheizzeit (von 10 auf 60 °C) bei 4,5 kW 1,32 h Aufheizzeit (von 10 auf 60 °C) bei 6kW 0,39 h 0,68 h 0,90 h 0,98 h Zulässiger Betriebsdruck 0 …...
