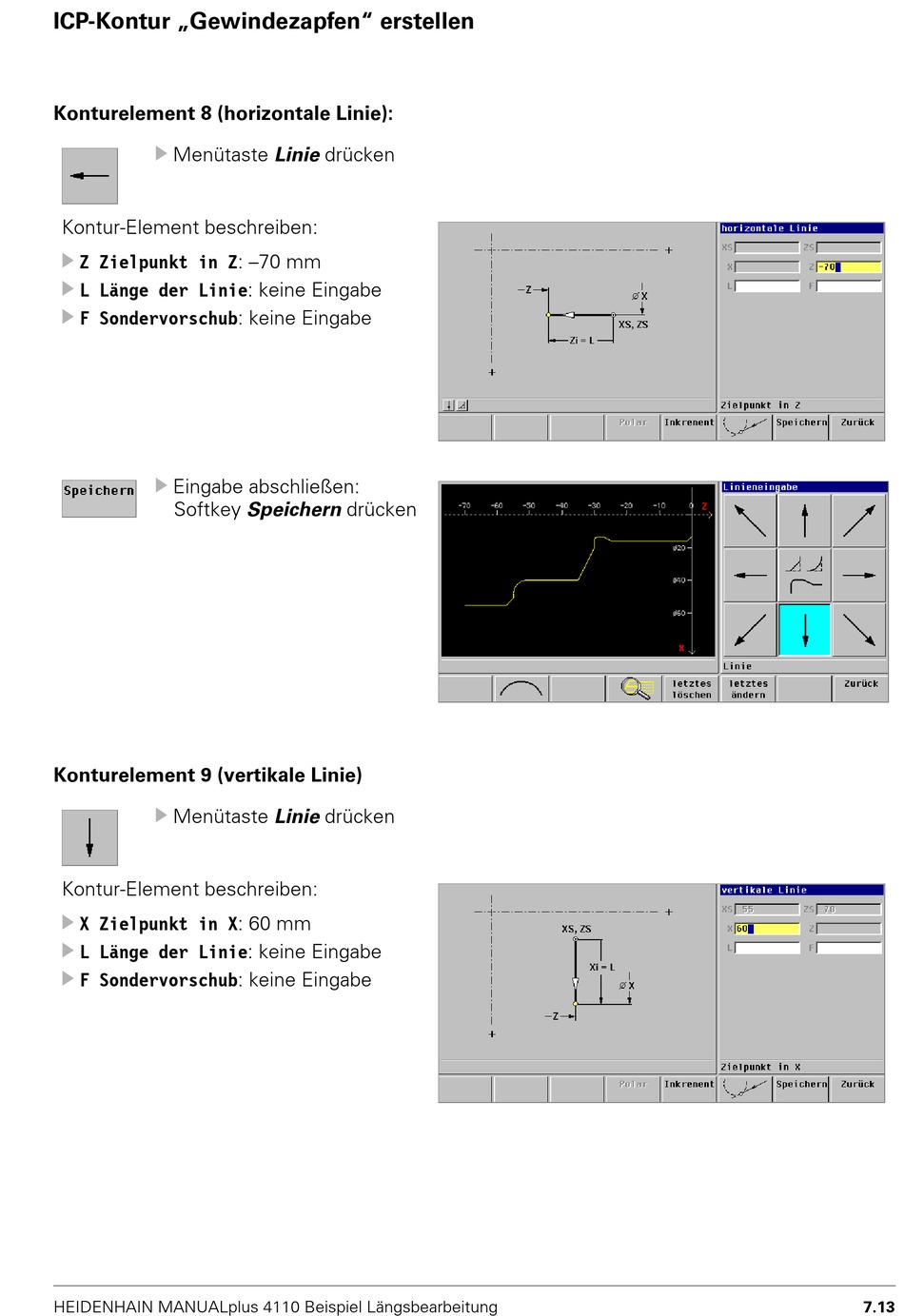

ICP-Kontur „Gewindezapfen" erstellen
Konturelement 8 (horizontale Linie):
8
Menütaste Linie drücken
Kontur-Element beschreiben:
8
Z Zielpunkt in Z: –70 mm
8
L Länge der Linie: keine Eingabe
8
F Sondervorschub: keine Eingabe
8
Eingabe abschließen:
Softkey Speichern drücken
Konturelement 9 (vertikale Linie)
8
Menütaste Linie drücken
Kontur-Element beschreiben:
8
X Zielpunkt in X: 60 mm
8
L Länge der Linie: keine Eingabe
8
F Sondervorschub: keine Eingabe
HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung
7.13
